Сигнализация устройство — HITACHI 330C LC JD

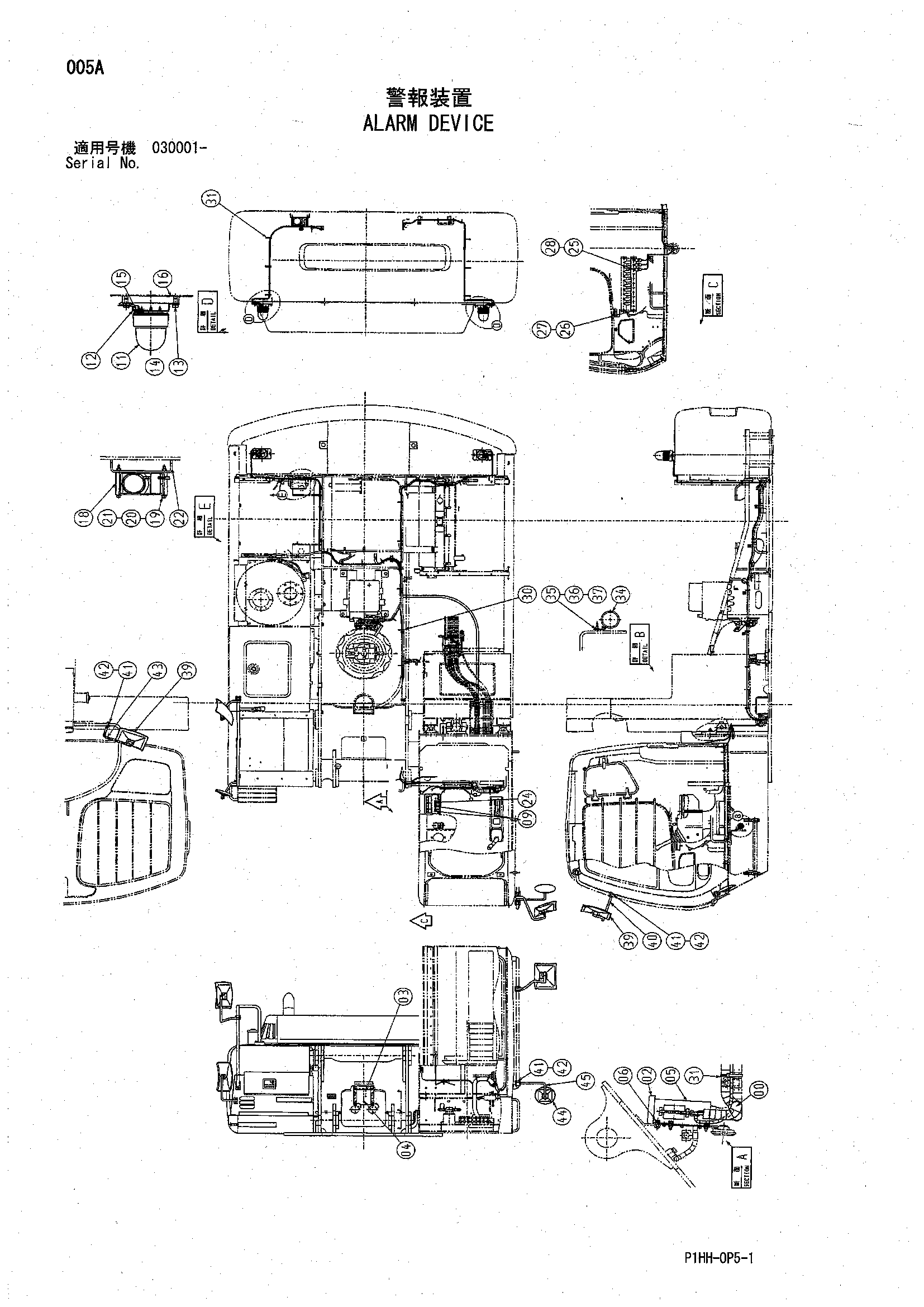

Заводская схема «Сигнализация устройство» для HITACHI 330C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1032811 | Жгут проводов | 1 |
| 02 | 8077731 | Кронштейн | 1 |
| 03 | J460620 | Винт с шайбой | 2 |
| 04 | J260620 | Болт с шайбой | 1 |
| 04A | J900620 | Болт | 1 |
| 04B | A590106 | Плоская шайба | 1 |
| 05 | 3087189 | Крышка | 1 |
| 06 | J260825 | Болт с шайбой | 4 |
| 06A | J900825 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 09 | 4425645 | Выключатель | 2 |
| 11 | 4310604 | Патрол-лигхт | 2 |
| 12 | 4235958 | Кронштейн | 2 |
| 13 | J901225 | Болт | 4 |
| 14 | A590912 | Пружинная шайба | 4 |
| 15 | 94-2816 | Резиновая втулка | 2 |
| 16 | 4237713 | Седло винта | 2 |
| 18 | 4179752 | Зуммер | 1 |
| 19 | J900802 | Болт | 2 |
| 20 | A590908 | Пружинная шайба | 2 |
| 21 | A590108 | Плоская шайба | 2 |
| 22 | 9738780 | Кронштейн | 1 |
| 24 | 3105711 | Выключатель | 1 |
| 25 | 4251588 | Реле | 3 |
| 26 | 8064707 | Кронштейн | 1 |
| 27 | J260816 | Болт с шайбой | 2 |
| 27A | J900816 | Болт | 1 |
| 27B | A590108 | Плоская шайба | 1 |
| 28 | J460614 | Винт с шайбой | 3 |
| 30 | 4055312 | Ленточный зажим | 20 |
| 31 | 4121859 | Ленточный зажим | 5 |
| 34 | 4110293 | Зуммер | 1 |
| 35 | A590106 | Плоская шайба | 1 |
| 36 | A590906 | Пружинная шайба | 1 |
| 37 | M500605 | Гайка | 1 |
| 39 | 4340845 | Зеркало | 2 |
| 40 | 8060678 | Стойка | 1 |
| 41 | 4201441 | Хомут | 3 |
| 42 | J260845 | Болт с шайбой | 6 |
| 42A | J900845 | Болт | 1 |
| 42B | A590108 | Плоская шайба | 1 |
| 43 | 8060675 | Стойка | 1 |
| 44 | 4208674 | Зеркало | 1 |
| 45 | 8056067 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 330C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
