Пилотные гидролинии (слидинг кабина)<330> — HITACHI 330C LC JD

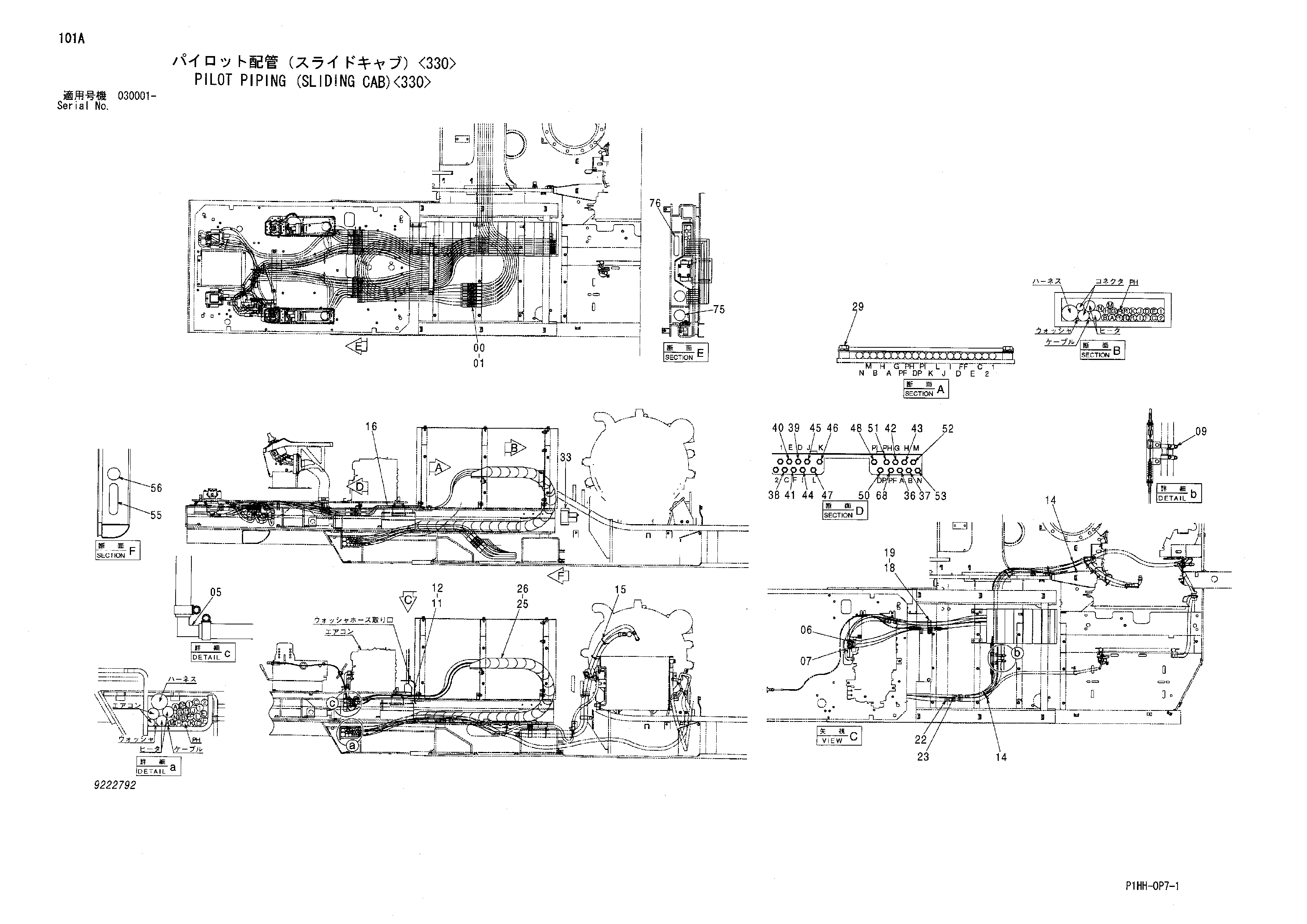

Заводская схема «Пилотные гидролинии (слидинг кабина)<330>» для HITACHI 330C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4231653	Адаптер	19
01	4354586	Адаптер	1
05	4394036	Соединение трубка	2
06	4425640	Водяной шланг	1
07	4425641	Водяной шланг	1
09	4514699	Хомут шланга	4
11	4425642	Виниловый шланг	1
12	4254237	Соединение	1
14	4055312	Ленточный зажим	10
15	4121859	Ленточный зажим	5
16	4327293	Защитный кожух	50
18	4190282	Зажим	1
19	4193816	Зажим	3
22	4487729	Шланг	1
23	4487730	Шланг	1
25	4488056	Направляющая шланг	1
26	J271020	Болт с шайбой	8
26A	J901020	Болт	1
26B	J222010	Шайба	1
29	J271020	Болт с шайбой	6
29A	J901020	Болт	1
29B	J222010	Шайба	1
33	4601744	Электромагнитный клапан	1
36	4604926	Шланг (A)	1
37	4604927	Шланг (B)	1
38	4604928	Шланг (C)	1
39	4604929	Шланг (D)	1
40	4604930	Шланг (E)	1
41	4604932	Шланг (F)	1
42	4604933	Шланг (G)	1
43	4604934	Шланг (H)	1
44	4604935	Шланг (I)	1
45	4604936	Шланг (J)	1
46	4604937	Шланг (K)	1
47	4604938	Шланг (левый)	1
48	4604939	Шланг (PI)	1
50	4455200	Шланг (DP)	1
51	4604944	Шланг (PH)	1
52	4604941	Шланг (M)	1
53	4604942	Шланг (N)	1
55	4202008	Резиновая втулка	2
56	4221019	Резиновая втулка	2
68	4600801	Шланг (PF)	1
75	4338863	Резиновая втулка	4
76	4458203	Резиновая прокладка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI 330C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
