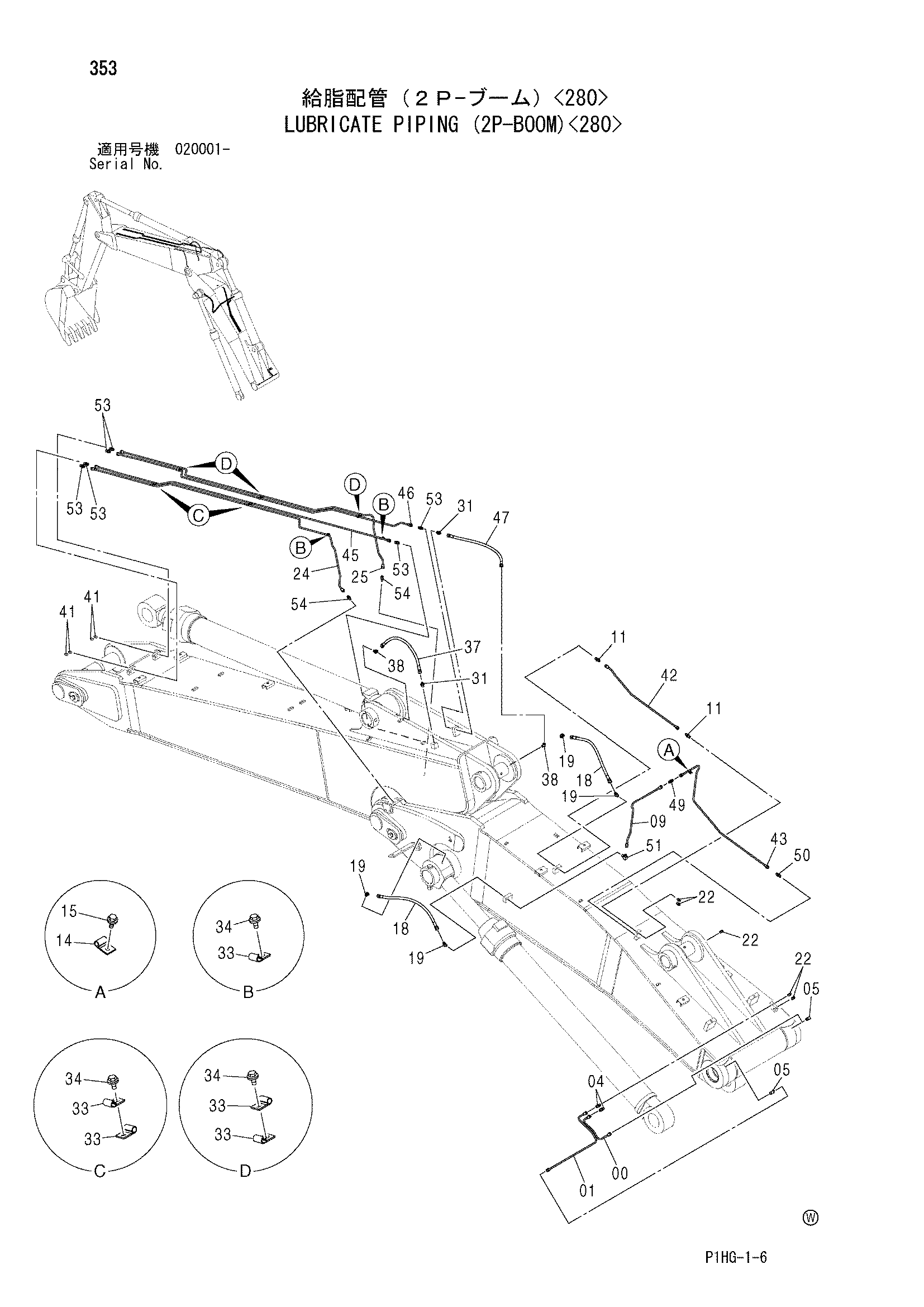

Трубопроводы системы смазки (2P-BOOM)<280> — HITACHI 270C LC JD
Заводская схема «Трубопроводы системы смазки (2P-BOOM)<280>» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3099653 | Трубка | 1 |
| 01 | 3099596 | Трубка | 1 |
| 04 | 4360981 | Штуцер трубки | 2 |
| 05 | 4345297 | Штуцер трубки | 2 |
| 09 | 4611376 | Трубка | 1 |
| 11 | 4360981 | Штуцер трубки | 2 |
| 14 | 4000854 | Зажим трубка | 1 |
| 15 | J010612 | Болт с шайбой | 1 |
| 15 | J260612 замена: J900612 | Болт с шайбой | 1 |
| 18 | 4479191 | Пластиковый шланг | 2 |
| 19 | 4154655 | Угловой штуцер | 4 |
| 22 | J75482 | Пресс-маслёнка | 5 |
| 24 | 2050696 | Трубка | 1 |
| 25 | 2050697 | Трубка | 1 |
| 31 | 4154651 | Адаптер | 2 |
| 33 | 4000854 | Зажим трубка | 12 |
| 34 | J010612 | Болт с шайбой | 7 |
| 34 | J260612 замена: J900612 | Болт с шайбой | 7 |
| 37 | 4479191 | Пластиковый шланг | 1 |
| 38 | 4154655 | Угловой штуцер | 2 |
| 41 | J75482 | Пресс-маслёнка | 4 |
| 42 | 4604841 | Трубка | 1 |
| 43 | 4610806 | Трубка | 1 |
| 45 | 3100572 | Трубка | 1 |
| 46 | 2050695 | Трубка | 1 |
| 47 | 4479191 | Пластиковый шланг | 1 |
| 49 | 4099282 | Адаптер | 1 |
| 50 | 4360981 | Штуцер трубки | 1 |
| 51 | 4097666 | Угловой штуцер | 1 |
| 53 | 4360981 | Штуцер трубки | 6 |
| 54 | 4018355 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
