Задний короб (отопитель без)[STD] — HITACHI 270C LC JD
Заводская схема «Задний короб (отопитель без)[STD]» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.

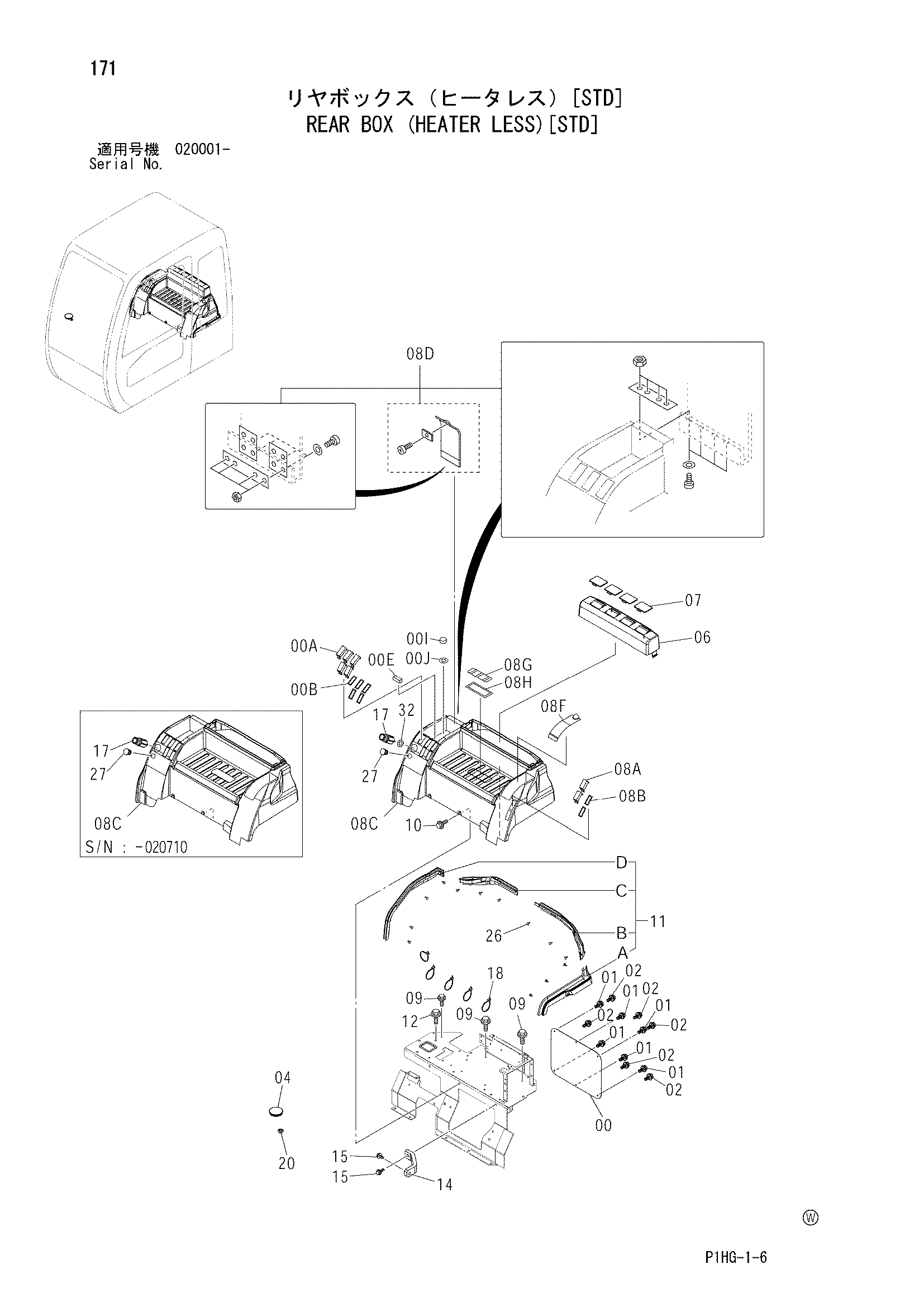

![Схема Задний короб (отопитель без)[STD] HITACHI 270C LC JD](/catalog-drawings/37/37f8775b-73c5-485e-a7e8-11c31132acfa.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4452783 | Пластина маск | 1 |
| 01 | J460616 | Винт с шайбой | 6 |
| 02 | J460616 | Винт с шайбой | 6 |
| 04 | 4378710 | Резиновая втулка | 1 |
| 06 | 4452745 | Крышка | 1 |
| 07 | 4452847 | Резиновая втулка | 4 |
| 08A-J | 4433793 | Трай | 1 |
| 08A | 4456725 | Крышка | 7 |
| 08B | 4456723 | Резиновое уплотнение | 7 |
| 08C | 4458227 | Трай | 1 |
| 08D | 4458228 | Крышка | 1 |
| 08E | 4458229 | Магнит | 1 |
| 08F | 4458230 | Крышка | 1 |
| 08G | 4458231 | Крышка | 1 |
| 08H | 4458232 | Уплотнение | 1 |
| 08I | 4458233 | Крышка | 1 |
| 08J | 4458234 | Уплотнение | 1 |
| 09 | J050820 | Болт с шайбой | 3 |
| 09 | J260820 замена: J900820 | Болт с шайбой | 3 |
| 10 | J051025 | Болт с шайбой | 2 |
| 10 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 11 | 4436132 | Уплотнение | 1 |
| 11A | 4458238 | Уплотнение | 1 |
| 11B | 4458239 | Уплотнение | 1 |
| 11C | 4458240 | Уплотнение | 1 |
| 11D | 4458241 | Уплотнение | 1 |
| 12 | J031025 | Болт с шайбой | 2 |
| 12 | J281025 замена: J901025 | Болт с шайбой | 2 |
| 14 | 3091234 | Опора | 1 |
| 15 | J031045 | Болт с шайбой | 2 |
| 17 | 4357862 | Лигхтер | 1 |
| 18 | 4055312 | Ленточный зажим | 5 |
| 20 | 4209296 | Резиновая втулка | 1 |
| 26 | 4425573 | Зажим | 13 |
| 27 | 4447072 | Резиновая втулка | 1 |
| 32 | 4647197 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
