Пилотные гидролинии (поток производительность селектор)(2) — HITACHI 270C LC JD

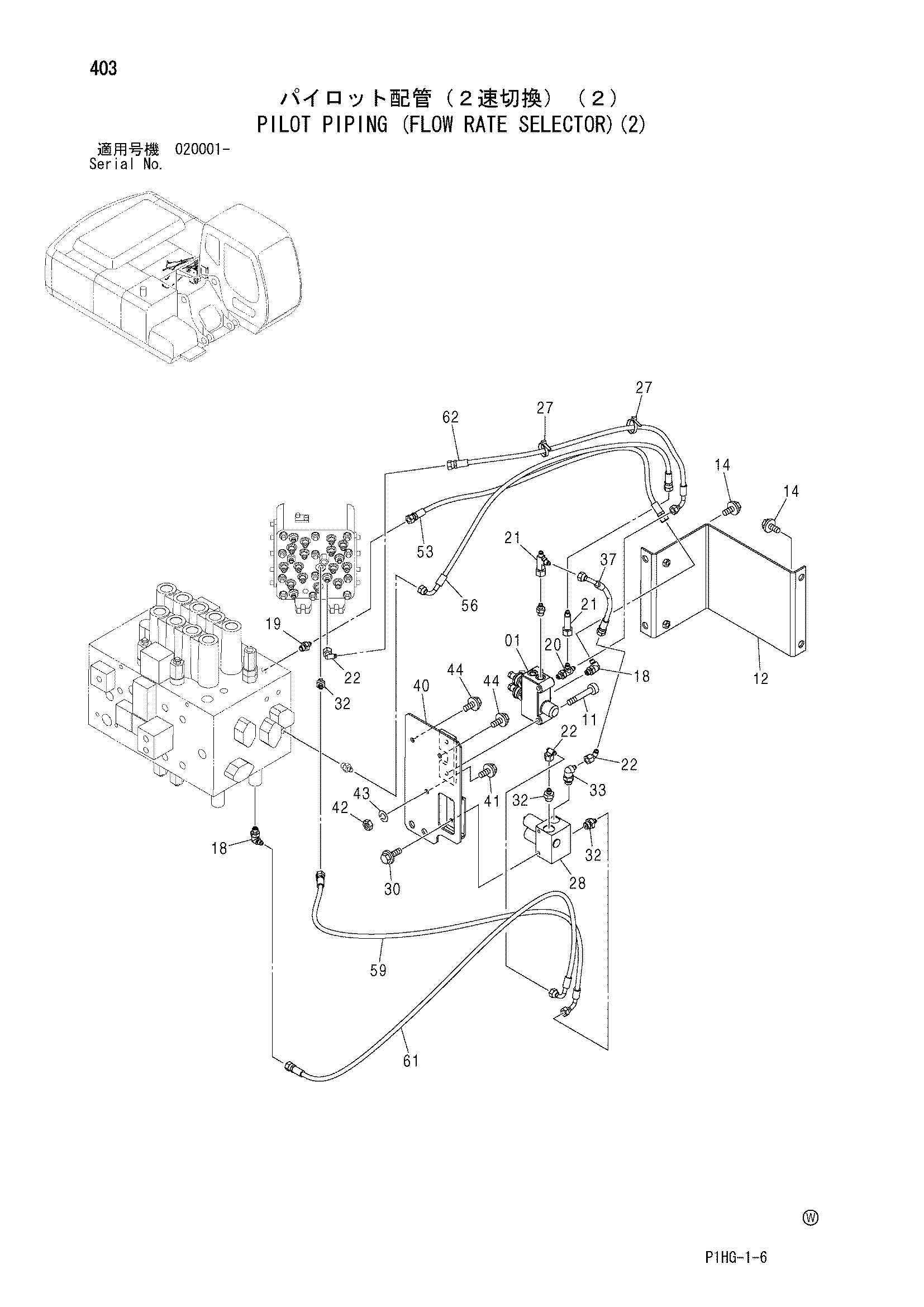

Заводская схема «Пилотные гидролинии (поток производительность селектор)(2)» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4480971 | Электромагнитный клапан | 1 |
| 11 | J781060 | Болт с внутренним шестигранником | 2 |
| 12 | 8085067 | Крышка | 1 |
| 14 | J031035 | Болт с шайбой | 4 |
| 14 | J281035 замена: J901035 | Болт с шайбой | 4 |
| 18 | A852322 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852422 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4252786 | Тройник | 2 |
| 22 | 4346096 | Унион S | 3 |
| 27 | 4055312 | Ленточный зажим | 5 |
| 28 | 4277883 | Блок клапанов | 1 |
| 30 | J010816 | Болт с шайбой | 2 |
| 30 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 32 | A852132 | Адаптер | 3 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A852332 | Угловой штуцер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4447892 | Шланг (T) | 1 |
| 40 | 8086338 | Кронштейн | 1 |
| 41 | J010820 | Болт с шайбой | 1 |
| 41 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 42 | J950008 | Гайка | 1 |
| 43 | A590908 | Пружинная шайба | 1 |
| 44 | J011025 | Болт с шайбой | 2 |
| 44 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 53 | 4453683 | Шланг (SY, A2) | 1 |
| 56 | 4469420 | Шланг (A1, SM) | 1 |
| 59 | 4469423 | Шланг (SN, P1) | 1 |
| 61 | 4469425 | Шланг (SN, P2) | 1 |
| 62 | 4448834 | Шланг (SP) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
