Грейфер трубопроводы (3.75m рукоять)<280> — HITACHI 270C LC JD

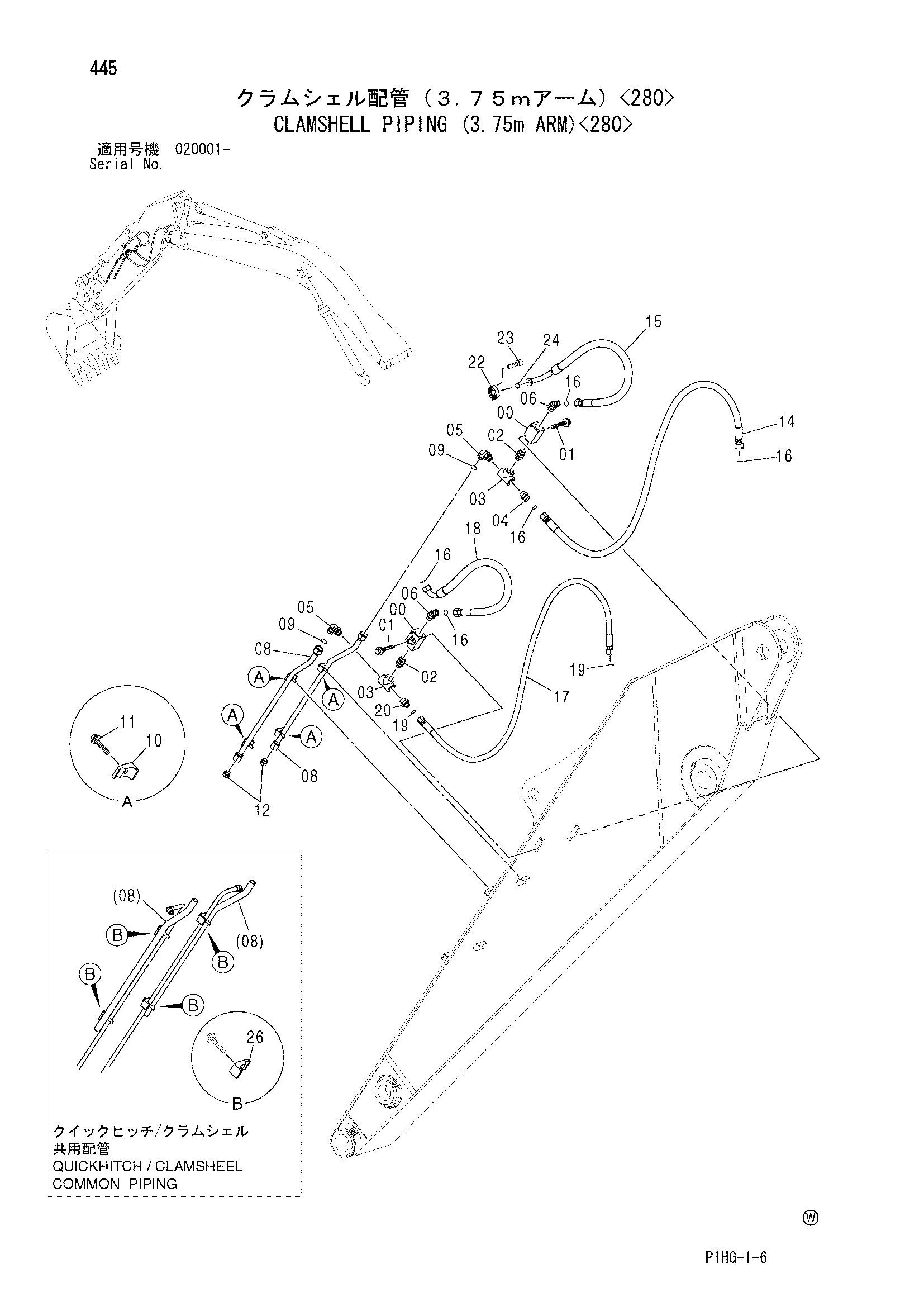

Заводская схема «Грейфер трубопроводы (3.75m рукоять)<280>» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447675 | Запорный клапан | 2 |
| 01 | J011085 | Болт с шайбой | 4 |
| 01 | J271085 замена: J901085 | Болт с шайбой | 4 |
| 02 | 4436616 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 2 |
| 03 | 4371317 | Тройник | 2 |
| 04 | A853188 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | A853388 | Угловой штуцер | 2 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | A853288 | Угловой штуцер | 2 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | 8091111 | Трубка | 2 |
| 09 | 4187328 | Уплотнительное кольцо | 2 |
| 10 | 4190126 | Хомут трубки | 4 |
| 11 | J011260 | Болт с шайбой | 4 |
| 11 | J271260 замена: J901260 | Болт с шайбой | 4 |
| 12 | A885006 | Пробка | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4471756 | Шланг | 1 |
| 15 | 4382024 | Шланг | 1 |
| 16 | 4187328 | Уплотнительное кольцо | 5 |
| 17 | 4471753 | Шланг | 1 |
| 18 | 4482866 | Шланг | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 20 | A853186 | Адаптер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 4085560 | Разъёмный фланец | 2 |
| 23 | J781240 | Болт с внутренним шестигранником | 4 |
| 24 | 966993 | Уплотнительное кольцо | 1 |
| 26 | 4488618 | Хомут трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
