Пилотные гидролинии (D-1) — HITACHI 270C LC JD

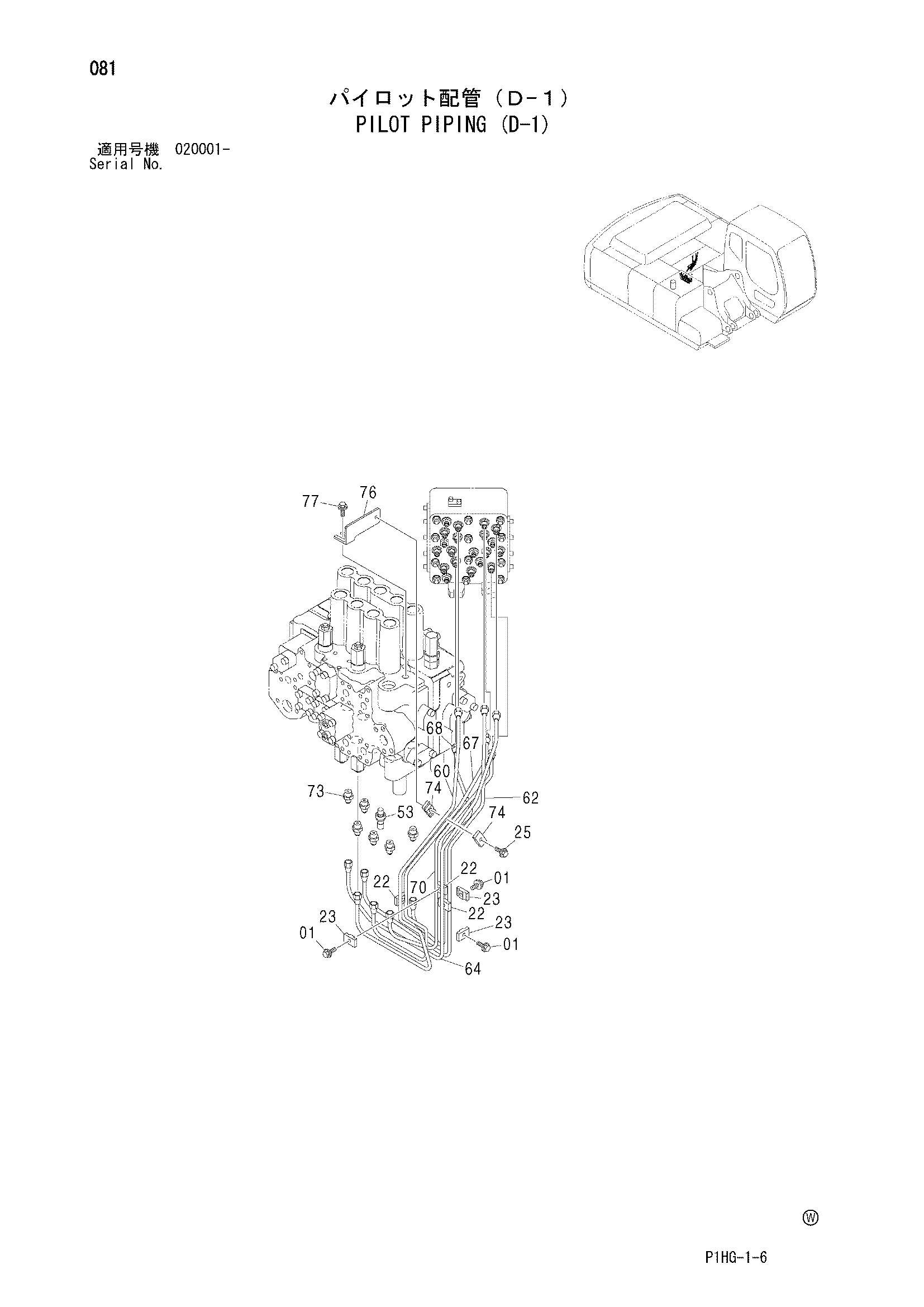

Заводская схема «Пилотные гидролинии (D-1)» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J010825 | Болт с шайбой | 3 |
| 01 | J260825 замена: J900825 | Болт с шайбой | 3 |
| 22 | 9735305 | Хомут | 3 |
| 23 | 9735306 | Хомут | 3 |
| 25 | J010835 | Болт с шайбой | 1 |
| 25 | J260835 замена: J900835 | Болт с шайбой | 1 |
| 53 | 4436535 | Датчик давления | 1 |
| 60 | 3091680 | Трубка | 1 |
| 62 | 3091681 | Трубка | 1 |
| 64 | 3091682 | Трубка | 1 |
| 67 | 3091683 | Трубка | 1 |
| 68 | 3091684 | Трубка | 1 |
| 70 | 3091685 | Трубка | 1 |
| 73 | 4255305 | Штуцер трубки | 6 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 9735306 | Хомут | 2 |
| 76 | 8089876 | Кронштейн | 1 |
| 77 | J021025 | Болт с шайбой | 1 |
| 77 | J271020 замена: J901020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
