Скальный ковш 0.92m3 (JIS 94) — HITACHI 270C LC JD

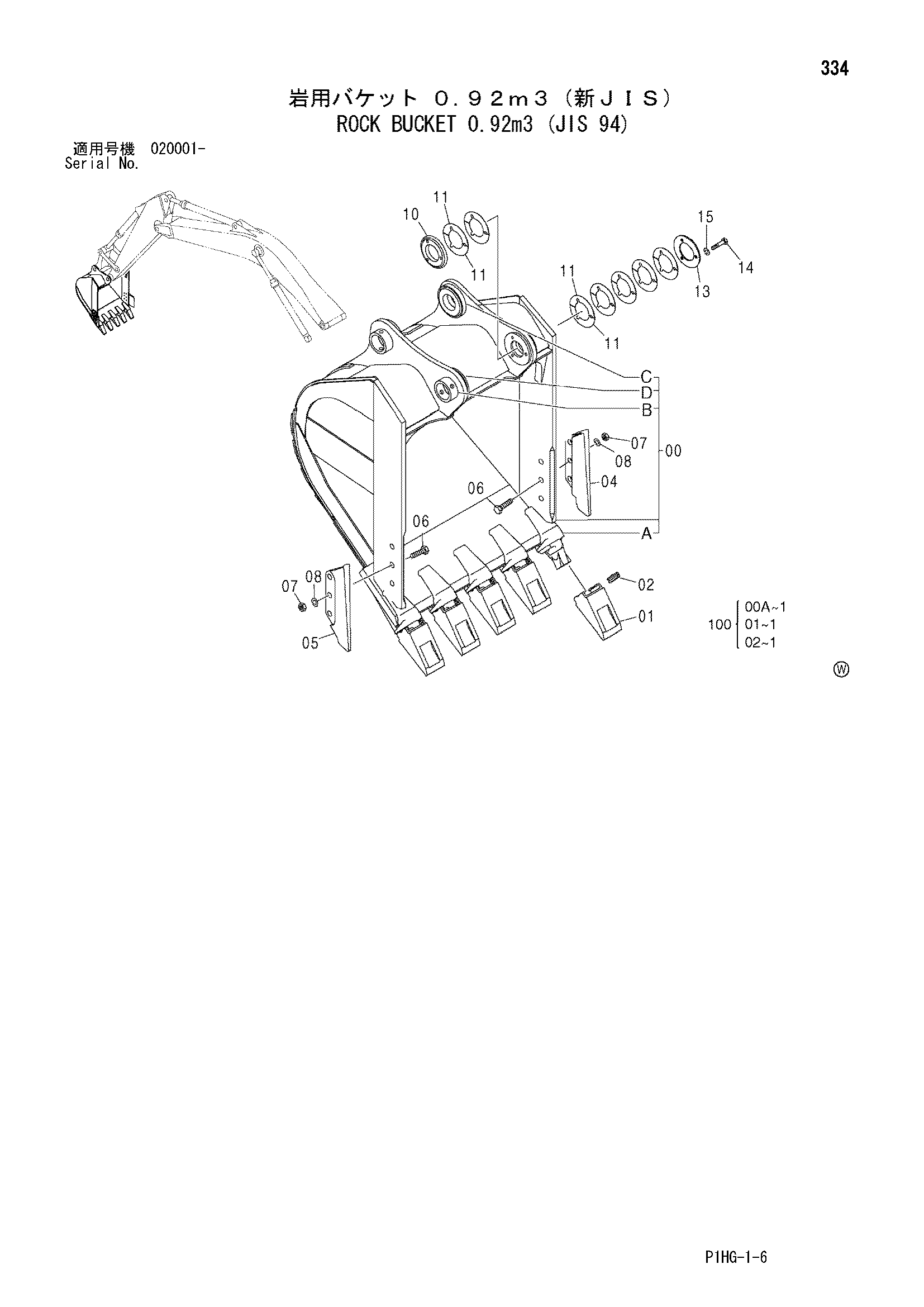

Заводская схема «Скальный ковш 0.92m3 (JIS 94)» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9203313 | Ковш в сборе | 1 | |
| 00 | 8084708 | Ковш скальный | 1 |
| 00A | 4383462 | Адаптер зуба | 5 |
| 00B | 4067720 | Ограничитель | 2 |
| 00C | 4225803 | Бобышка | 2 |
| 00D | 4445242 | Бобышка | 1 |
| 01 | 4400253 | Коронка зуба | 5 |
| 02 | 4383465 | Палец | 5 |
| 04 | 4435856 | Кожух | 1 |
| 05 | 4435857 | Кожух | 1 |
| 06 | J932780 | Болт | 6 |
| 07 | J951027 | Гайка | 6 |
| 08 | 4085857 | Шайба | 6 |
| 10 | 4445246 | Бобышка | 1 |
| 11 | 4275784 | Регулировочная шайба 1.0mm | 14 |
| 13 | 4275783 | Пластина | 1 |
| 14 | J901485 | Болт | 3 |
| 15 | A590914 | Пружинная шайба | 3 |
| 100 | 9174124 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
