Пилотные гидролинии (гидромолот, гидроножницы) — HITACHI 270C LC JD

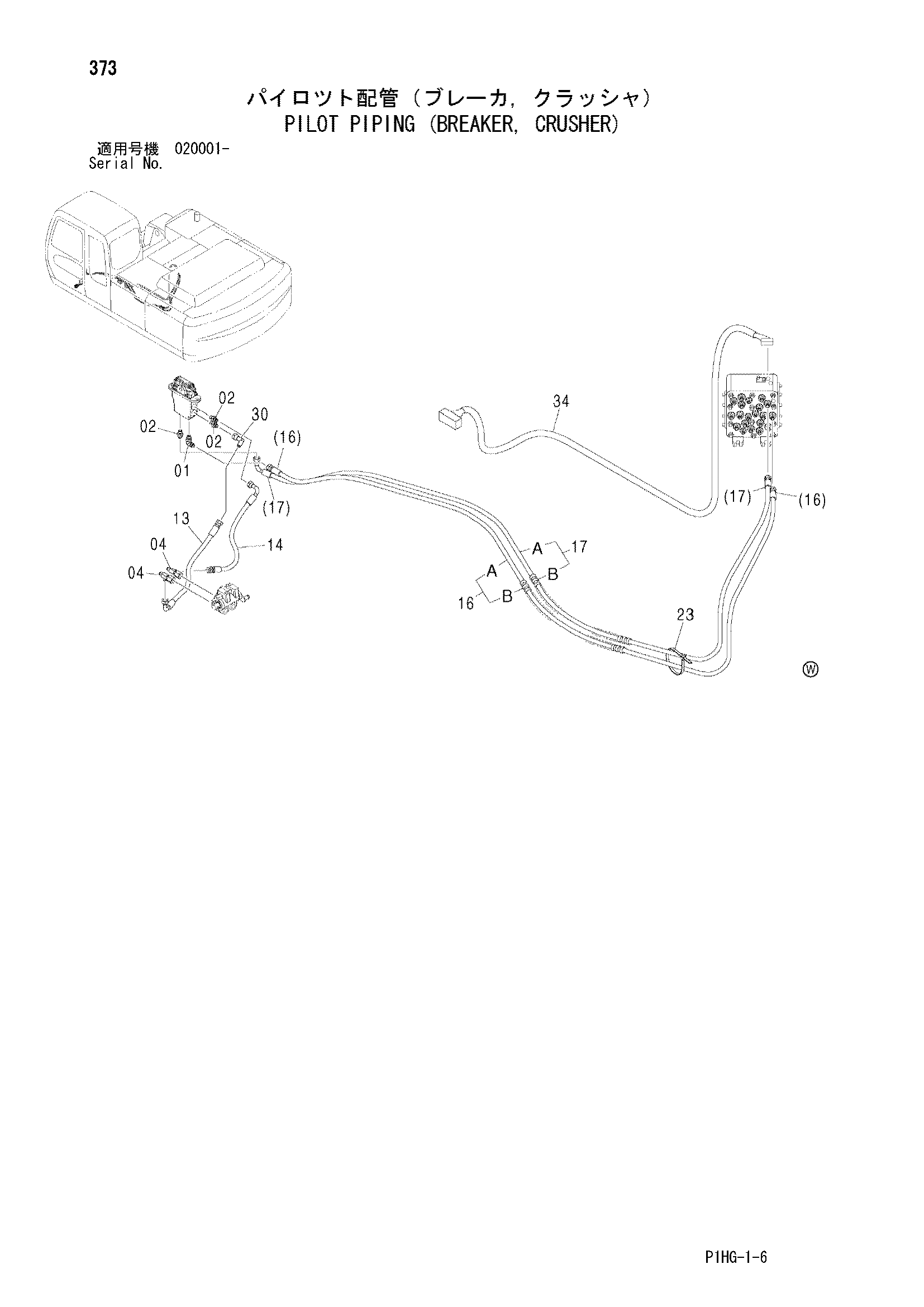

Заводская схема «Пилотные гидролинии (гидромолот, гидроножницы)» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 13 | 4463952 | Шланг | 1 |
| 14 | 4463953 | Шланг | 1 |
| 16 | 9216843 | Шланг в сборе | 1 |
| 16A | 4478881 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 1 |
| 17 | 9216844 | Шланг в сборе | 1 |
| 17A | 4478882 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 1 |
| 23 | 4055312 | Ленточный зажим | 5 |
| 30 | 4239976 | Унион S | 1 |
| 34 | 4452432 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
