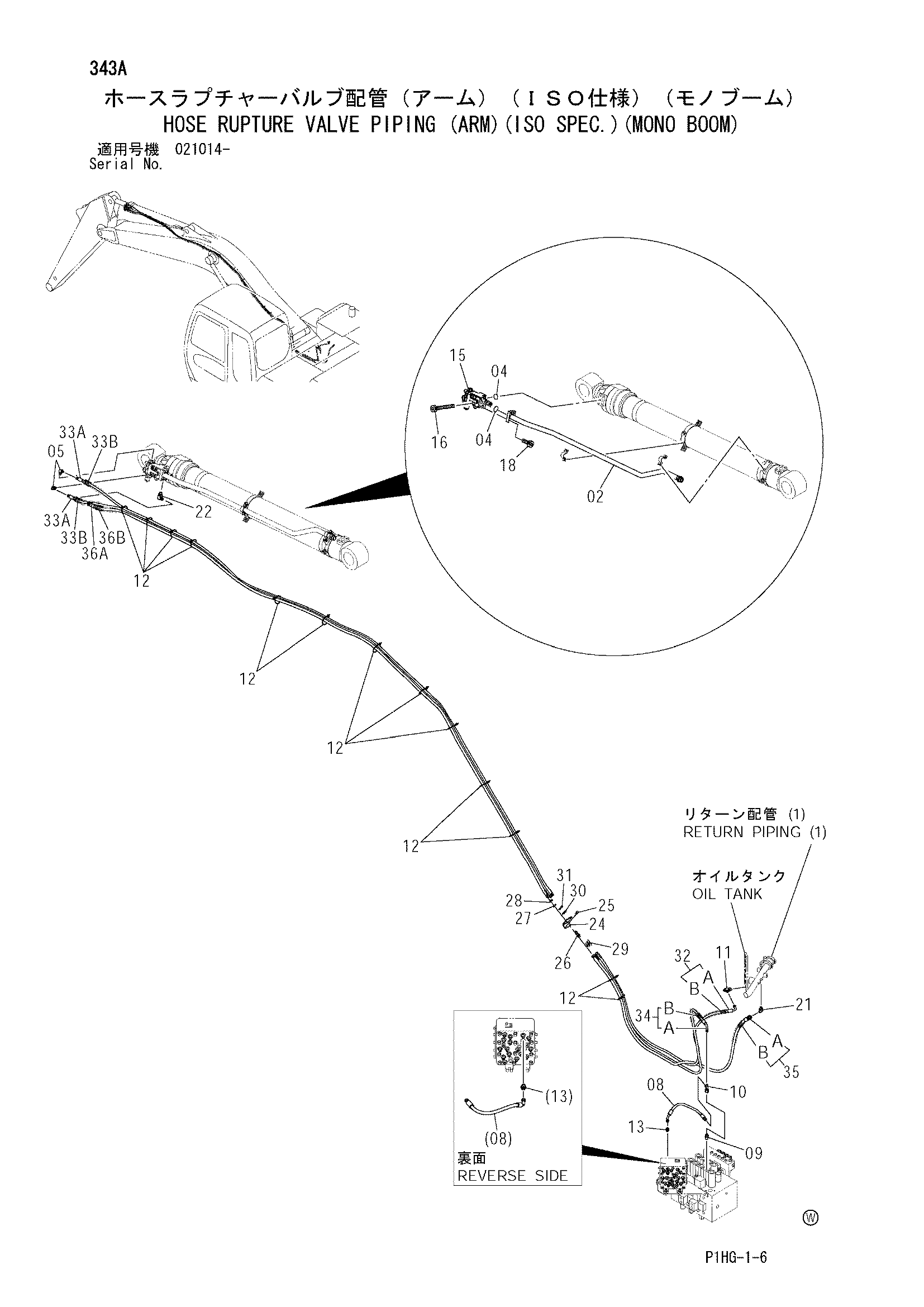

Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(моноблочный стрела) — HITACHI 270C LC JD
Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(ISO специальное исполнение.)(моноблочный стрела)» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4637884 | Трубка | 1 |
| 04 | A811035 | Уплотнительное кольцо | 2 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4436264 | Шланг | 1 |
| 09 | 4202422 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4246672 | Соединительный штуцер | 1 |
| 11 | A852433 | Тройник | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4055312 | Ленточный зажим | 13 |
| 13 | A852133 | Адаптер | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4600849 замена: 4600951 | Удерживающий клапан | 1 |
| 15 | 4600951 | Удерживающий клапан | 1 |
| 16 | J781202 | Болт с внутренним шестигранником | 4 |
| 18 | J781240 | Болт с внутренним шестигранником | 4 |
| 21 | A852234 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852344 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4651483 | Кронштейн | 1 |
| 25 | J271270 | Болт с шайбой | 1 |
| 26 | 4349603 | Адапутер S | 1 |
| 27 | A590920 | Пружинная шайба | 1 |
| 28 | 4465189 | Гайка | 1 |
| 29 | 4202532 | Адаптер | 2 |
| 30 | A590914 | Пружинная шайба | 2 |
| 31 | 4202531 | Гайка | 2 |
| 32 | 9207512 | Шланг в сборе | 1 |
| 32A | 4463779 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 4 |
| 33 | 9261848 | Шланг в сборе | 2 |
| 33A | 4651937 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 14 |
| 34 | 9261847 | Шланг в сборе | 1 |
| 34A | 4651936 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 7 |
| 35 | 9261846 | Шланг в сборе | 1 |
| 35A | 4651935 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 6 |
| 36 | 9261849 | Шланг в сборе | 1 |
| 36A | 4651938 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
