Механизм поворота — HITACHI 270C LC JD

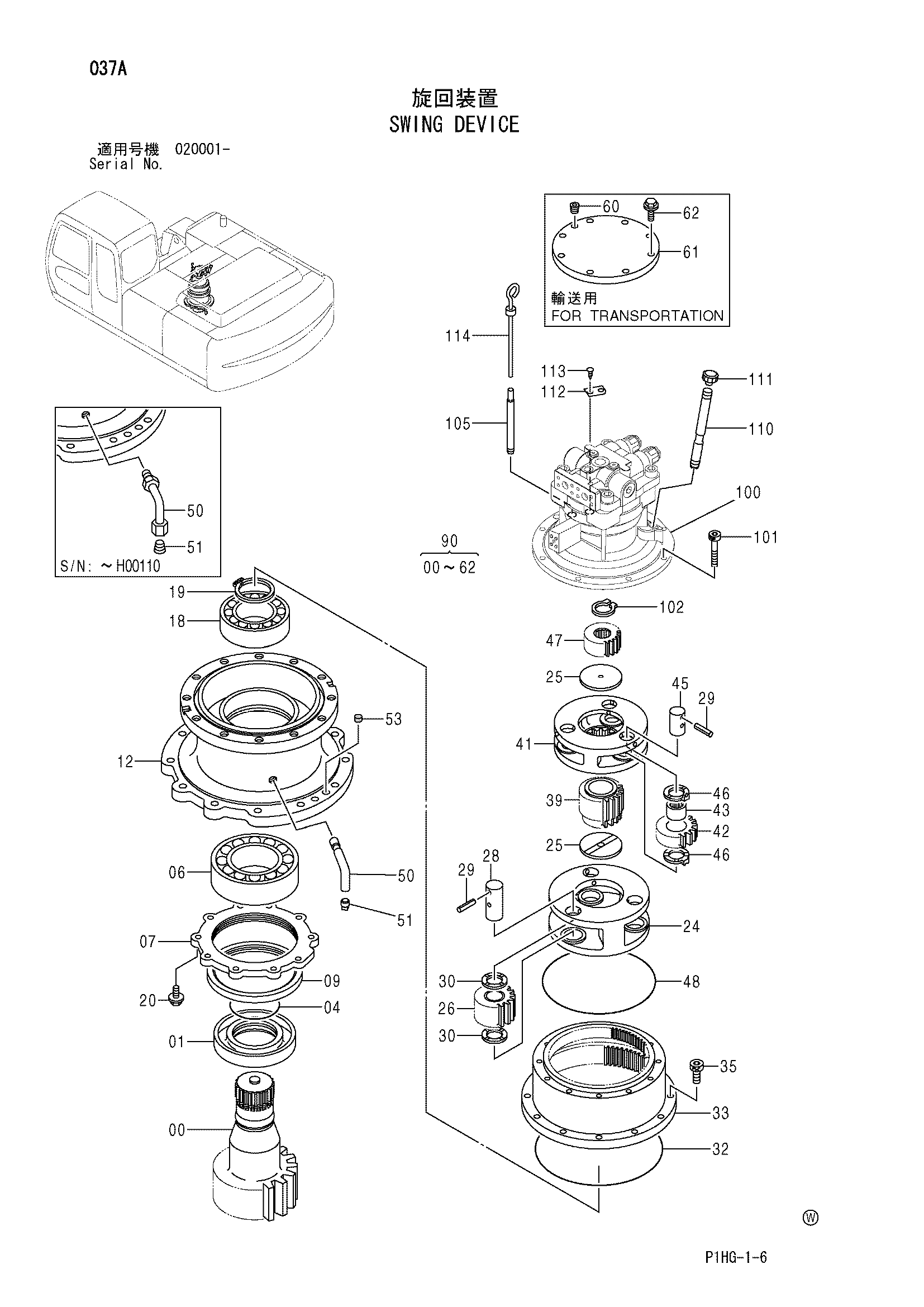

Заводская схема «Механизм поворота» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2040441 | Вал проп. | 1 |
| 01 | 4256346 | Втулка | 1 |
| 04 | A811140 | Уплотнительное кольцо | 1 |
| 06 | 4305425 | Подшипник. спх.рол. | 1 |
| 07 | 3060561 | Крышка | 1 |
| 09 | 4424511 | Масляное уплотнение | 1 |
| 12 | 1014810 | Корпус | 1 |
| 18 | 4176247 | Подшипник. спх.рол. | 1 |
| 19 | 991354 | Стопорное кольцо | 1 |
| 20 | J011240 замена: 4609017 | Болт с шайбой | 10 |
| 20 | 4609017 | Болт с шайбой | 10 |
| 24 | 1014808 | Водило | 1 |
| 25 | 4194454 | Упорная пластина | 2 |
| 26 | 9734405 | Планетарная шестерня | 3 |
| 28 | 4244694 | Палец | 3 |
| 29 | 986954 | Пружинный штифт | 6 |
| 30 | 4266934 | Упорная пластина | 6 |
| 32 | 4254449 | Уплотнительное кольцо | 1 |
| 33 | 1014811 | Коронная шестерня | 1 |
| 35 | M342056 | Болт с внутренним шестигранником | 12 |
| 39 | 3050683 | Солнечная шестерня | 1 |
| 41 | 1014809 | Водило | 1 |
| 42 | 3050684 | Планетарная шестерня | 3 |
| 43 | 4183818 замена: 4443139 | Игольчатый подшипник | 3 |
| 43 | 4443139 | Игольчатый подшипник | 3 |
| 45 | 4203533 | Палец | 3 |
| 46 | 4273336 | Упорная пластина | 6 |
| 47 | 3050685 | Солнечная шестерня | 1 |
| 48 | 4203188 | Уплотнительное кольцо | 1 |
| 50 | 8050212 замена: 3088126 | Трубка | 1 |
| 50 | 3088126 | Трубка | 1 |
| 51 | 94-2013 замена: 94-2012 | Пробка | 1 |
| 51 | 94-2012 | Пробка | 1 |
| 53 | 431578 | Пробка | 2 |
| 60 | 94-2011 | Пробка | 1 |
| 61 | 8066060 | Крышка | 1 |
| 62 | J011250 | Болт с шайбой | 6 |
| 62 | J271250 замена: J901250 | Болт с шайбой | 6 |
| 90 | 9162234 | Механизм поворота | 1 |
| 100 | 4439418 | Гидромотор | 1 |
| 100 | 4484557 | Гидромотор | 1 |
| 100 | 4635680 | Гидромотор | 1 |
| 101 | M341228 замена: 4614096 | Болт с внутренним шестигранником | 12 |
| 101 | 4614096 | Болт с внутренним шестигранником | 12 |
| 102 | 959499 | Стопорное кольцо | 1 |
| 105 | 4264452 | Трубка | 1 |
| 110 | 4317032 | Трубка | 1 |
| 111 | 4343365 | Колпачок | 1 |
| 112 | 3053093 | Информационная табличка | 1 |
| 113 | M492564 | Приводной винт | 2 |
| 114 | 3074223 | Указатель уровня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
