Основные гидролинии (1) — HITACHI 270C LC JD

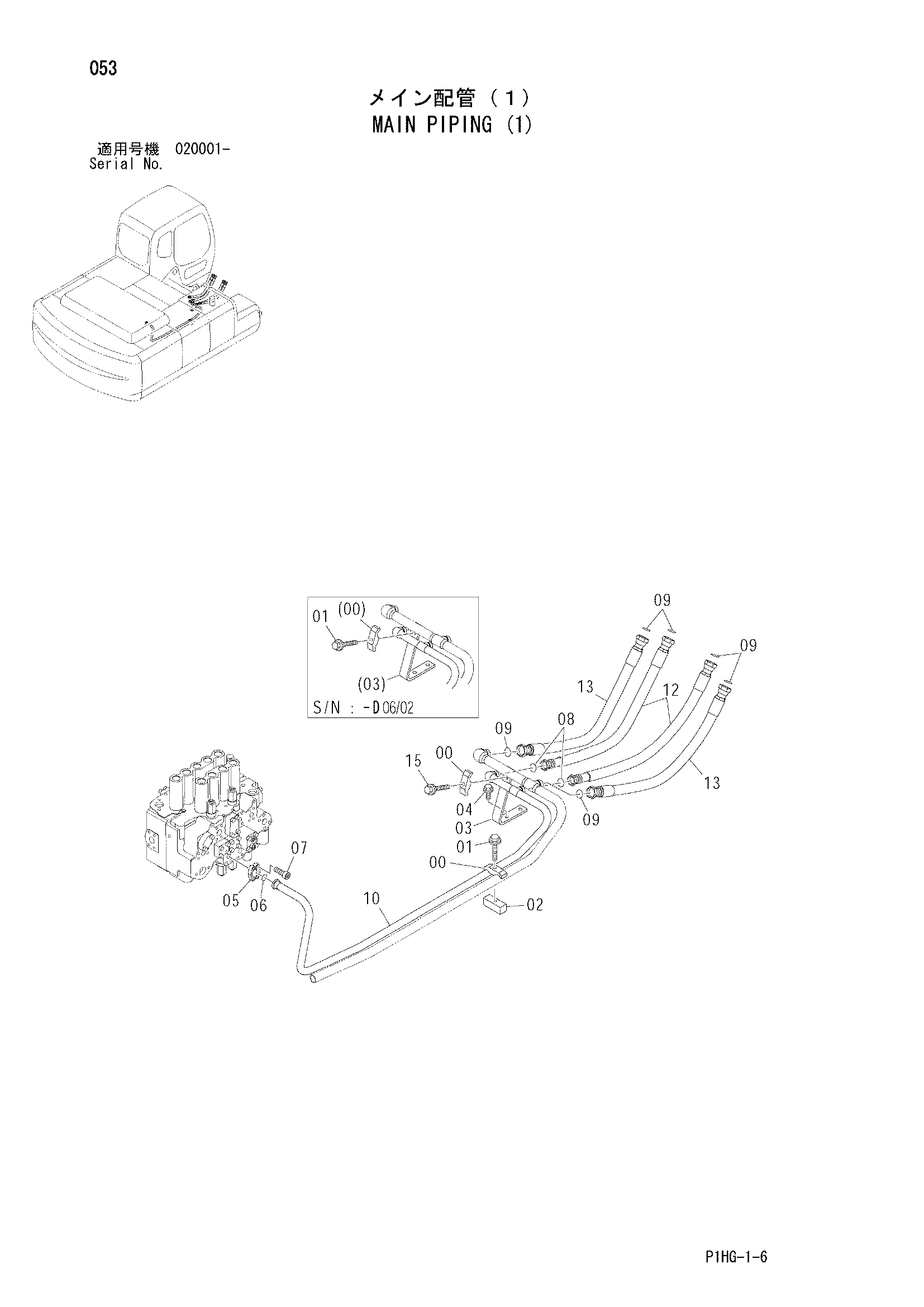

Заводская схема «Основные гидролинии (1)» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4153488 | Хомут трубки | 2 |
| 01 | J011270 | Болт с шайбой | 2 |
| 01 | J271265 замена: J901265 | Болт с шайбой | 2 |
| 01 | J271265 | Болт с шайбой | 1 |
| 02 | 4209157 | Седло винта | 1 |
| 03 | 9725460 замена: 9766967 | Опора | 1 |
| 03 | 9766967 | Опора | 1 |
| 04 | J011225 | Болт с шайбой | 2 |
| 04 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 04 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 05 | 986910 | Разъёмный фланец | 2 |
| 06 | 971489 | Уплотнительное кольцо | 1 |
| 07 | J781030 | Болт с внутренним шестигранником | 4 |
| 08 | 4187308 | Уплотнительное кольцо | 2 |
| 09 | 4187328 | Уплотнительное кольцо | 6 |
| 10 | 8079307 | Трубка | 1 |
| 12 | 4388137 | Шланг | 2 |
| 13 | 4388131 | Шланг | 2 |
| 15 | J271285 замена: J901285 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
