Кабина (2)<270>[STD, NA] — HITACHI 270C LC JD
Заводская схема «Кабина (2)<270>[STD, NA]» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.

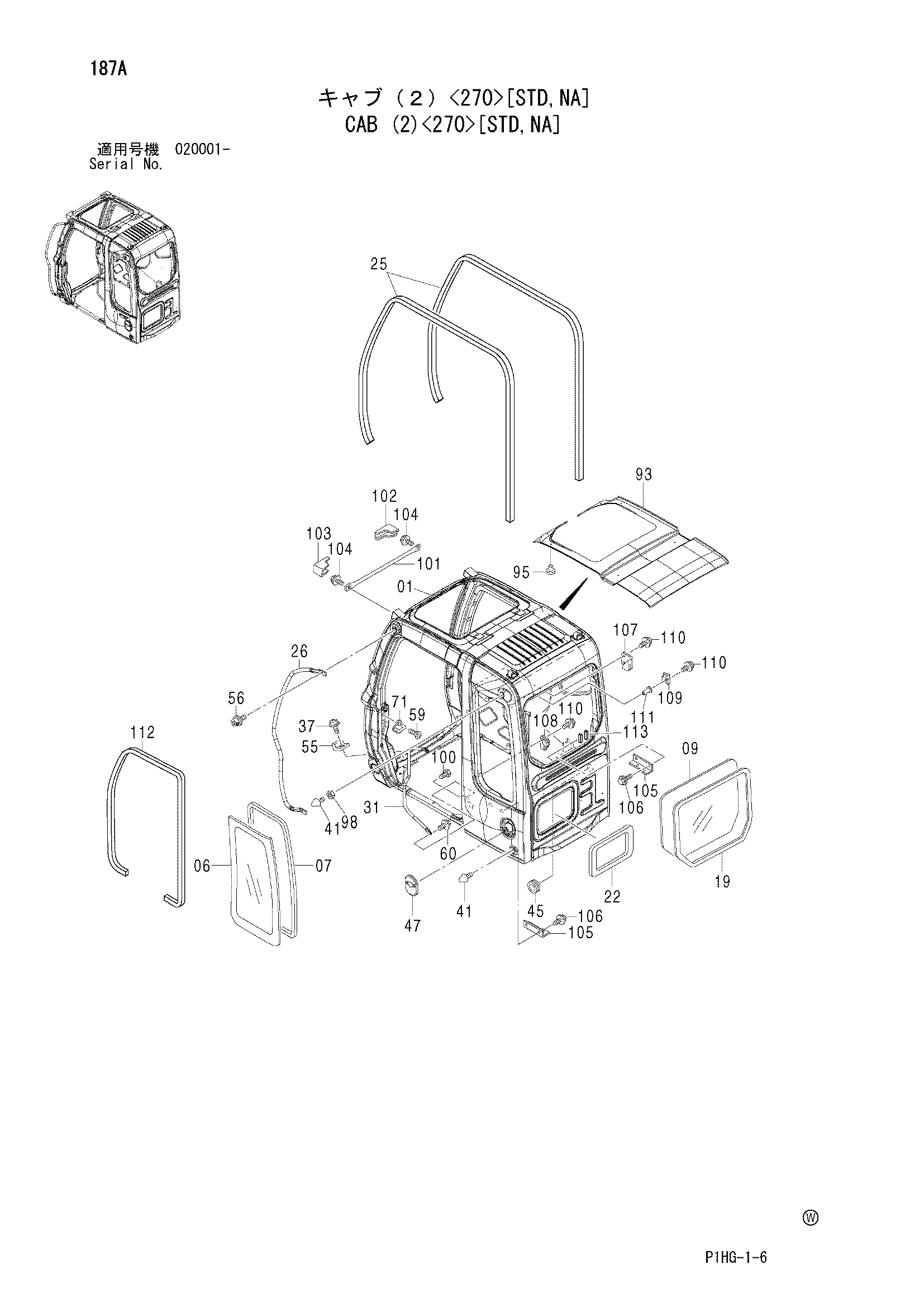

![Схема Кабина (2)<270>[STD, NA] HITACHI 270C LC JD](/catalog-drawings/da/da72488e-565f-4060-856f-49db8a8575c4.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4456692 | Кабина | 1 |
| 01 | 4483861 | Кабина [NA] | 1 |
| 06 | 4448311 | Стекло (бровн) | 1 |
| 06 | 4602567 | Стекло (греен) | 1 |
| 06 | 4468944 | Стекло (бровн)[NA] | 1 |
| 06 | 4602580 замена: 4602567 | Стекло (греен)[NA] | 1 |
| 06 | 4602567 | Стекло (греен)[NA] | 1 |
| 07 | 4400079 | Резиновое уплотнение | 1 |
| 09 | 4448314 | Стекло (бровн) | 1 |
| 09 | 4602569 | Стекло (греен) | 1 |
| 19 | 4448319 | Резиновая прокладка | 1 |
| 19 | 4602577 | Резиновая прокладка | 1 |
| 22 | 4453667 | Резиновая прокладка | 1 |
| 25 | 4456175 | Резиновая прокладка | 2 |
| 26 | 4453662 | Поручень | 1 |
| 31 | 4453663 | Поручень | 1 |
| 37 | M470616 | Винт | 2 |
| 41 | 4304827 | Ограничитель | 2 |
| 45 | 4369568 | Резиновая втулка | 1 |
| 47 | 4456654 | Крышка | 1 |
| 55 | 4369675 | Резиновая прокладка | 2 |
| 56 | 4320149 | Болт с шайбой | 2 |
| 59 | 4320163 | Винт | 2 |
| 60 | 4372219 | Болт с шайбой | 2 |
| 71 | 4369627 | Ответная планка | 1 |
| 93 | 4453665 | Лист | 1 |
| 95 | 4453666 | Зажим | 14 |
| 98 | 4295662 | Гайка | 1 |
| 100 | 4320150 | Болт | 1 |
| 101 | 4456176 | Трубка | 1 |
| 102 | 4456177 | Крышка R | 1 |
| 103 | 4456178 | Крышка L | 1 |
| 104 | 4456179 | Болт с шайбой | 2 |
| 105 | 4456181 | Кронштейн | 2 |
| 106 | J021025 | Болт с шайбой | 4 |
| 106 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 107 | 4456182 | Резиновая прокладка | 1 |
| 108 | 4456183 | Резиновая прокладка | 1 |
| 109 | 4456184 | Резиновая прокладка | 1 |
| 110 | 4372224 | Болт с шайбой | 5 |
| 111 | 4456185 | Гайка | 1 |
| 112 | 4453672 | Резиновая прокладка | 1 |
| 113 | 4603008 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
