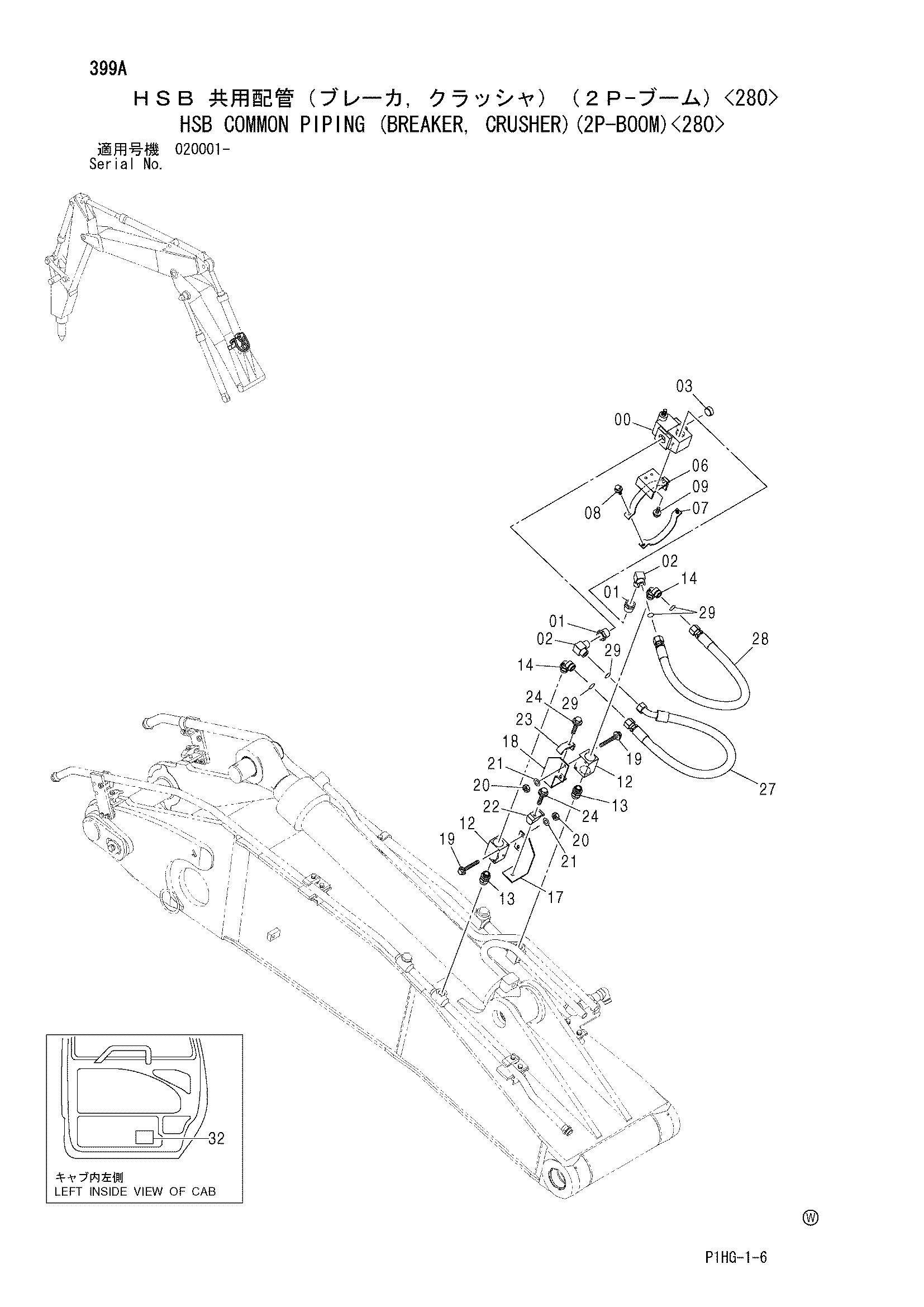

HSB общий трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<280> — HITACHI 270C LC JD

Заводская схема «HSB общий трубопроводы (гидромолот, гидроножницы)(2P-BOOM)<280>» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4216292	Предохранительный клапан	1
01	94-1605	Переходник	2
02	4281216	Угловой штуцер	2
03	94-2016	Пробка	1
06	8094617	Хомут	1
07	9760764	Хомут	1
08	J011035	Болт с шайбой	2
08	J271035 замена: J901035	Болт с шайбой	2
09	J011020	Болт с шайбой	3
09	J271020 замена: J901020	Болт с шайбой	3
12	4447675	Запорный клапан	2
13	4436616	Адаптер	2
13A	4506429	Уплотнительное кольцо	2
14	A853388	Угловой штуцер	2
14A	4506429	Уплотнительное кольцо	1
17	8092023	Кронштейн	1
18	8092022	Кронштейн	1
19	J011090	Болт с шайбой	4
19	J271090 замена: J901090	Болт с шайбой	4
20	J950010	Гайка	4
21	A590110	Плоская шайба	4
22	4190127	Хомут трубки	1
23	4053698	Хомут трубки	1
24	J011270	Болт с шайбой	2
24	J271270 замена: J901270	Болт с шайбой	2
27	4297177	Шланг	1
28	4250888	Шланг	1
29	4187328	Уплотнительное кольцо	4
32	4301977	Информационная табличка	1
32	4301979	Информационная табличка	1
32	3094251	Информационная табличка (дуткх)	1
32	3094254	Информационная табличка (герман)	1
32	3094252	Информационная табличка (франкх)	1
32	3094253	Информационная табличка (италиан)	1
32	3095518	Информационная табличка (спанисх)	1
32	3095516	Информационная табличка (данисх)	1
32	3094255	Информационная табличка (португуесе)	1
32	4330058	Информационная табличка (норвегиан)	1
32	3094256	Информационная табличка (сведисх)	1
32	3095520	Информационная табличка (финнисх)	1
