Поддерживающий каток — HITACHI 270C LC JD

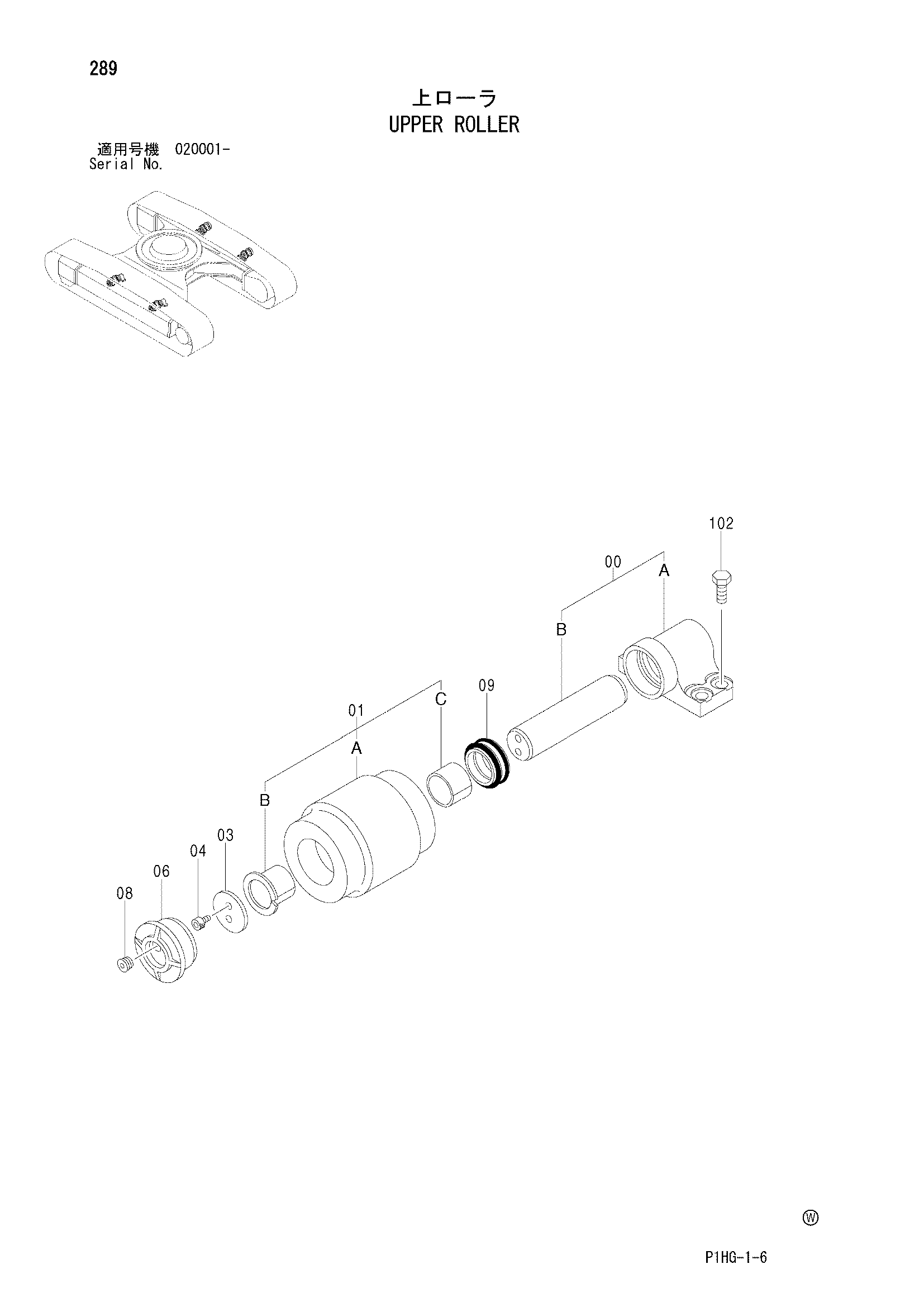

Заводская схема «Поддерживающий каток» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-09 | 9191054 замена: 9257022 | Каток верхний в сборе | 4 |
| 00-09 | 9257022 | Каток верхний в сборе | 4 |
| 00 | 9141304 | Кронштейн | 1 |
| 01 | 9191062 | Каток в сборе | 1 |
| 01 | 9252583 | Каток в сборе | 1 |
| 01A | 3089492 | Ролик | 1 |
| 01A | 3105790 | Ролик | 1 |
| 01B | 4148155 | Втулка | 1 |
| 01B | 3101093 | Втулка | 1 |
| 01C | 4172349 | Втулка | 1 |
| 03 | 4282842 | Шайба | 1 |
| 03 | 4614277 | Шайба | 1 |
| 04 | M351018 замена: M351020 | Болт с внутренним шестигранником | 2 |
| 04 | M351020 | Болт с внутренним шестигранником | 2 |
| 06 | 3070078 | Крышка | 1 |
| 06 | 3101117 | Крышка | 1 |
| 08 | 4315607 | Пробка | 1 |
| 09 | 4317584 | Комплект уплотнений | 1 |
| 102 | J931640 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
