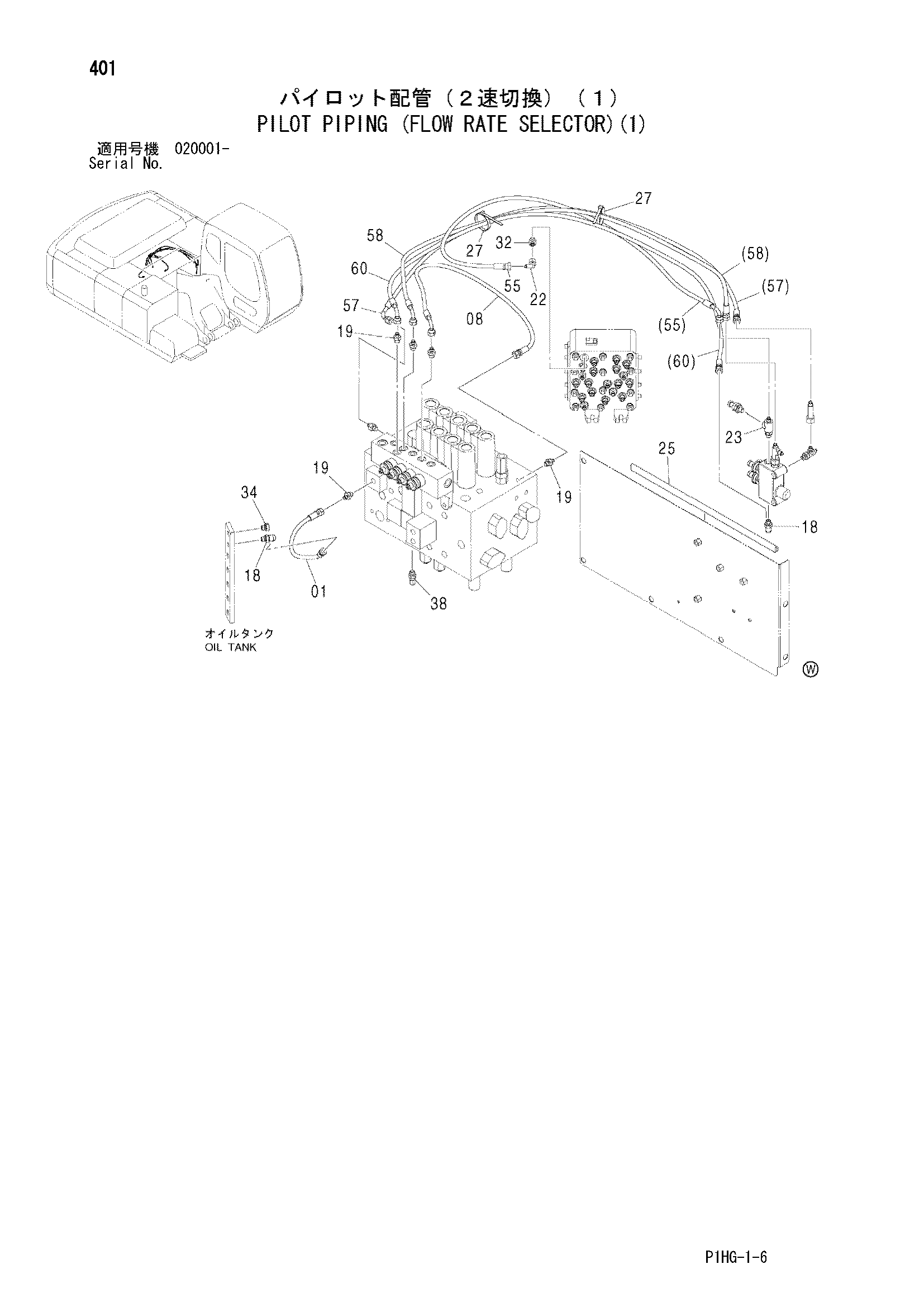

Пилотные гидролинии (поток производительность селектор)(1) — HITACHI 270C LC JD
Заводская схема «Пилотные гидролинии (поток производительность селектор)(1)» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4468457 | Шланг (DH) | 1 |
| 08 | 4448853 | Шланг (DY) | 1 |
| 18 | A852322 | Угловой штуцер | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852122 | Адаптер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4346096 | Унион S | 1 |
| 23 | 4364784 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4449108 | Резиновая прокладка | 1 |
| 27 | 4055312 | Ленточный зажим | 5 |
| 32 | A852132 | Адаптер | 1 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | 4093624 | Пробка | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4436535 | Датчик давления | 1 |
| 55 | 4469419 | Шланг (SM, P1) | 1 |
| 57 | 4469421 | Шланг (A1, SJ) | 1 |
| 58 | 4469422 | Шланг (DD, D) | 1 |
| 60 | 4469424 | Шланг (PG, P2) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
