Обратные трубопроводы (2) — HITACHI 270C LC JD

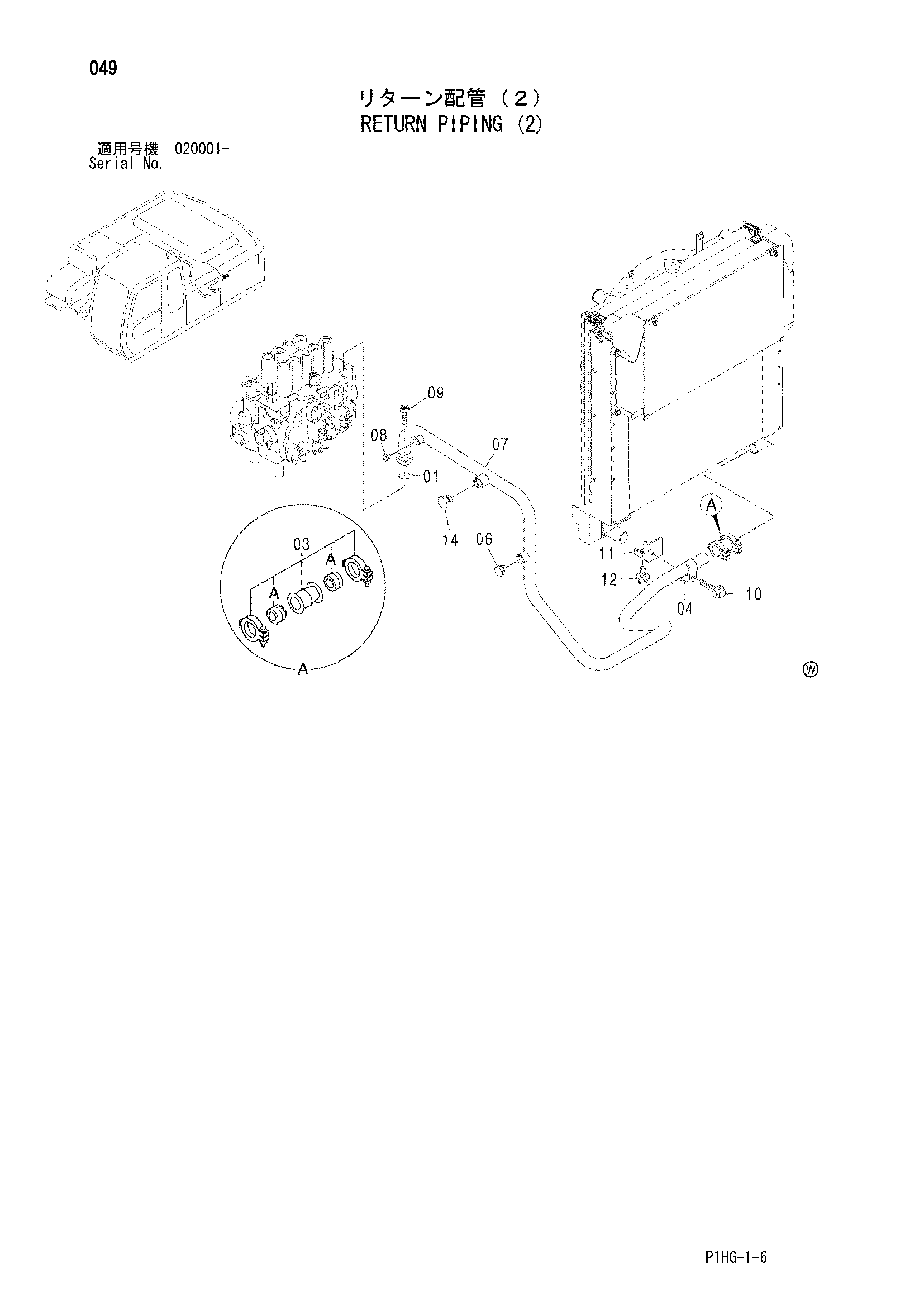

Заводская схема «Обратные трубопроводы (2)» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A811040 | Уплотнительное кольцо | 1 |
| 03 | 4069801 | Муфта | 1 |
| 03A | 4196259 | Уплотнение кольцо | 2 |
| 04 | 4053698 | Хомут трубки | 1 |
| 06 | A885006 | Пробка | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 7039708 замена: 7042090 | Обратная трубка | 1 |
| 07 | 7042090 | Обратная трубка | 1 |
| 08 | A885003 | Пробка | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | J781035 | Болт с внутренним шестигранником | 2 |
| 10 | J011270 | Болт с шайбой | 1 |
| 10 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 11 | 8086057 | Кронштейн | 1 |
| 12 | J021030 | Болт с шайбой | 2 |
| 12 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 14 | A885008 | Пробка | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
