Быстросъёмное устройство трубопроводы (моноблочный стрела)<280> — HITACHI 270C LC JD

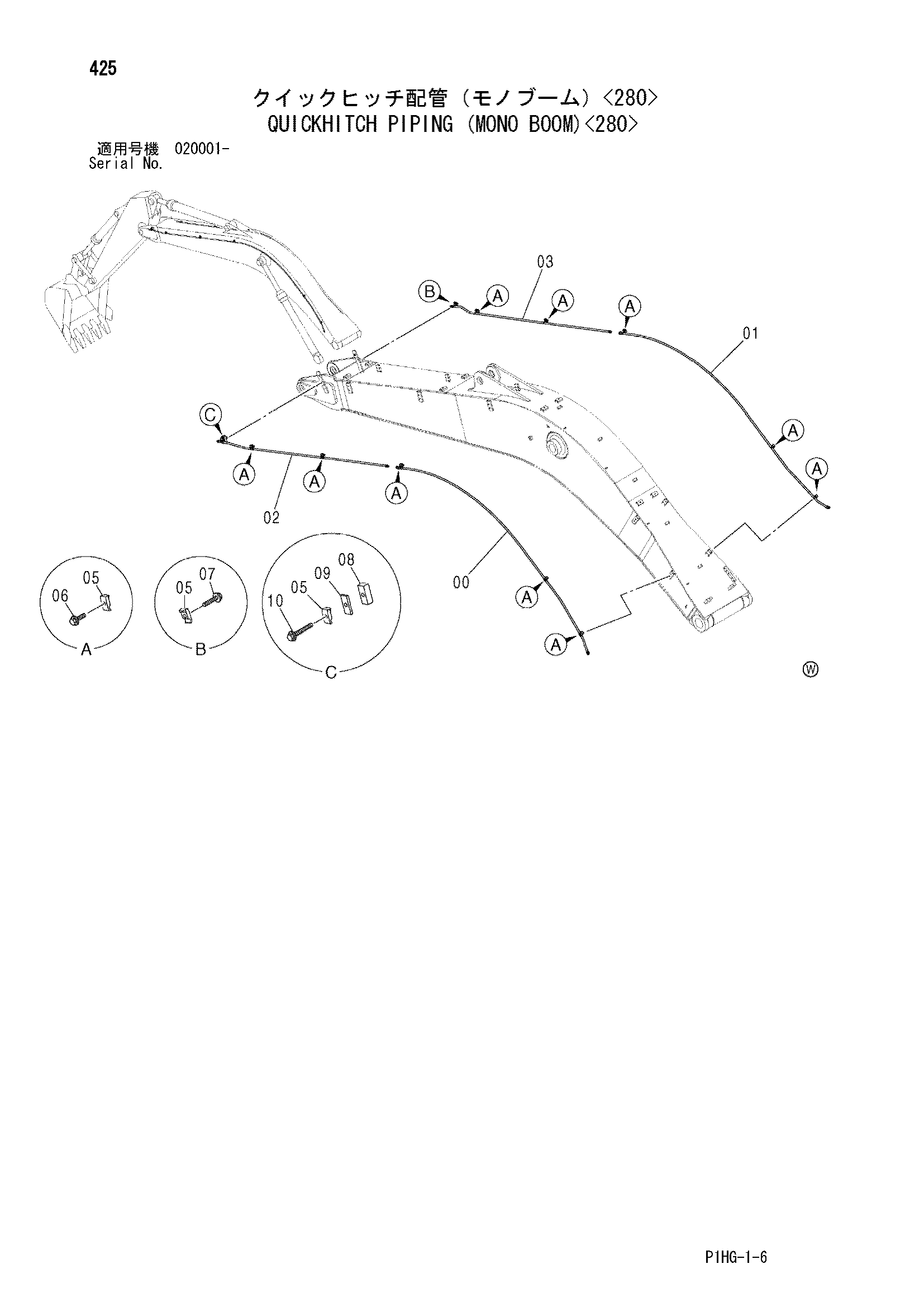

Заводская схема «Быстросъёмное устройство трубопроводы (моноблочный стрела)<280>» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094200 | Трубка | 1 |
| 01 | 8094201 | Трубка | 1 |
| 02 | 8094202 | Трубка | 1 |
| 03 | 8085998 | Трубка | 1 |
| 05 | 4190124 | Хомут трубки | 12 |
| 06 | J011250 | Болт с шайбой | 10 |
| 06 | J271250 замена: J901250 | Болт с шайбой | 10 |
| 07 | J011260 | Болт с шайбой | 1 |
| 07 | J271260 замена: J901260 | Болт с шайбой | 1 |
| 08 | 4601367 | Пластина | 1 |
| 09 | 4601368 | Пластина | 1 |
| 10 | J011290 | Болт с шайбой | 1 |
| 10 | J271290 замена: J901290 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
