4 Ходовой многофункциональный рычаг трубопроводы [STD] — HITACHI 270C LC JD

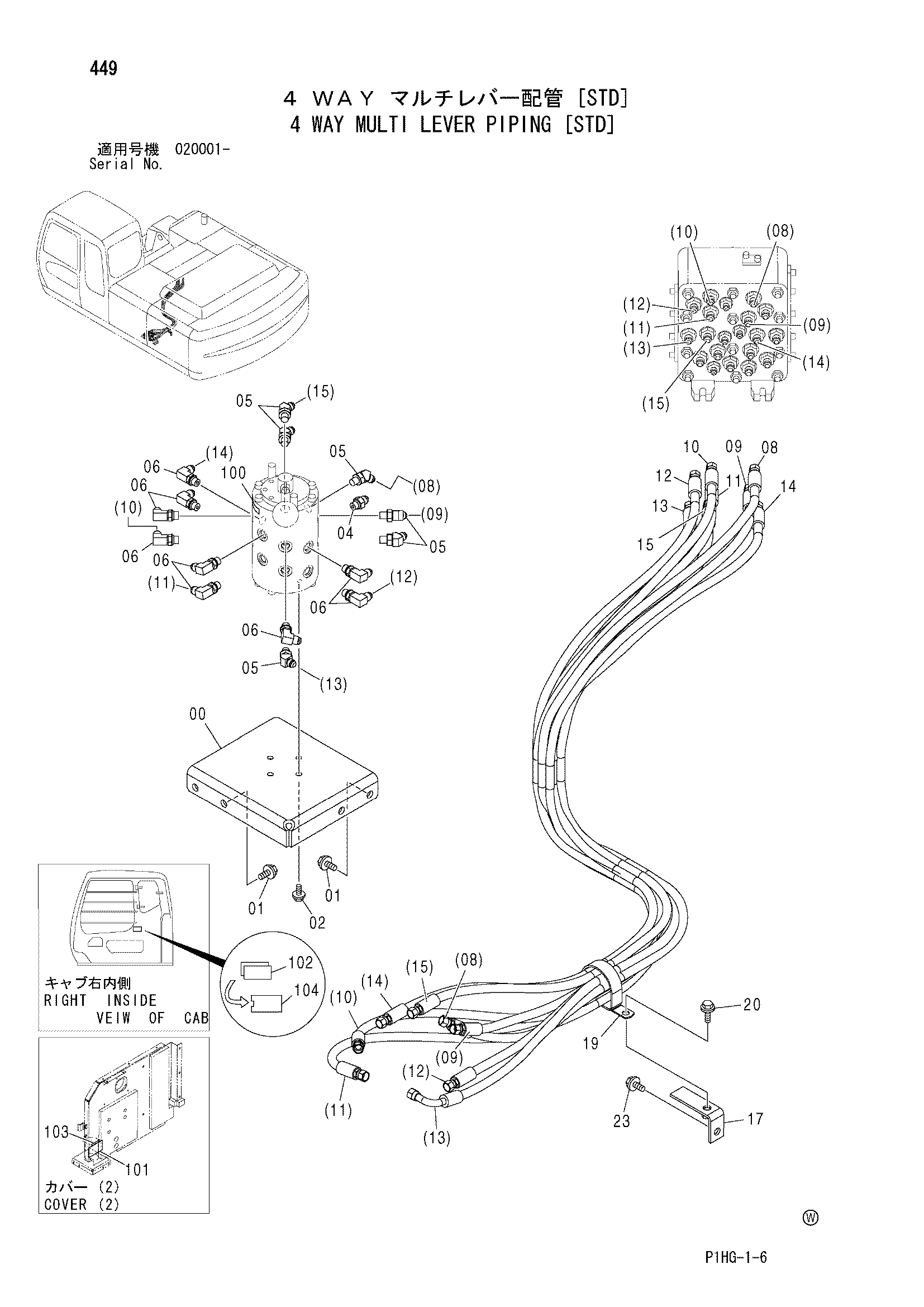

Заводская схема «4 Ходовой многофункциональный рычаг трубопроводы [STD]» для HITACHI 270C LC JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема 4 Ходовой многофункциональный рычаг трубопроводы [STD] HITACHI 270C LC JD](/catalog-drawings/86/862b7bb2-a631-4339-9428-3c479be7a6ea.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3090794 | Кронштейн | 1 |
| 01 | J021030 | Болт с шайбой | 4 |
| 01 | J271025 замена: J901020 | Болт с шайбой | 4 |
| 02 | J020825 | Болт с шайбой | 4 |
| 02 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 04 | A852123 | Адаптер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852223 | Угловой штуцер | 6 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 9 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4444121 | Шланг (MA, A) | 1 |
| 09 | 4445058 | Шланг (MB, B) | 1 |
| 10 | 4445378 | Шланг (MC, C) | 1 |
| 11 | 4452624 | Шланг (MD, D) | 1 |
| 12 | 4445558 | Шланг (ME, E) | 1 |
| 13 | 4444348 | Шланг (MF, F) | 1 |
| 14 | 4444032 | Шланг (MG, G) | 1 |
| 15 | 4444120 | Шланг (MH, H) | 1 |
| 17 | 9755593 | Кронштейн | 1 |
| 19 | 4204136 | Зажим | 1 |
| 20 | J011020 | Болт с шайбой | 1 |
| 20 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 23 | J021025 | Болт с шайбой | 1 |
| 23 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 100 | 4372969 | Информационная табличка | 1 |
| 101 | 3059267 | Информационная табличка | 1 |
| 102 | 4288249 | Пластина (к-тйпе) | 1 |
| 102 | 4288250 | Пластина (х-тйпе) | 1 |
| 102 | 4288251 | Пластина (м-тйпе) | 1 |
| 102 | 4288252 | Пластина (й-тйпе) | 1 |
| 103 | 4372968 | Информационная табличка | 1 |
| 104 | 4260602 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 270C LC JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
