Шланг защита от разрыва клапан трубопроводы (2P-BOOM)(2)(ISO специальное исполнение.) — HITACHI 225CL RTS JD

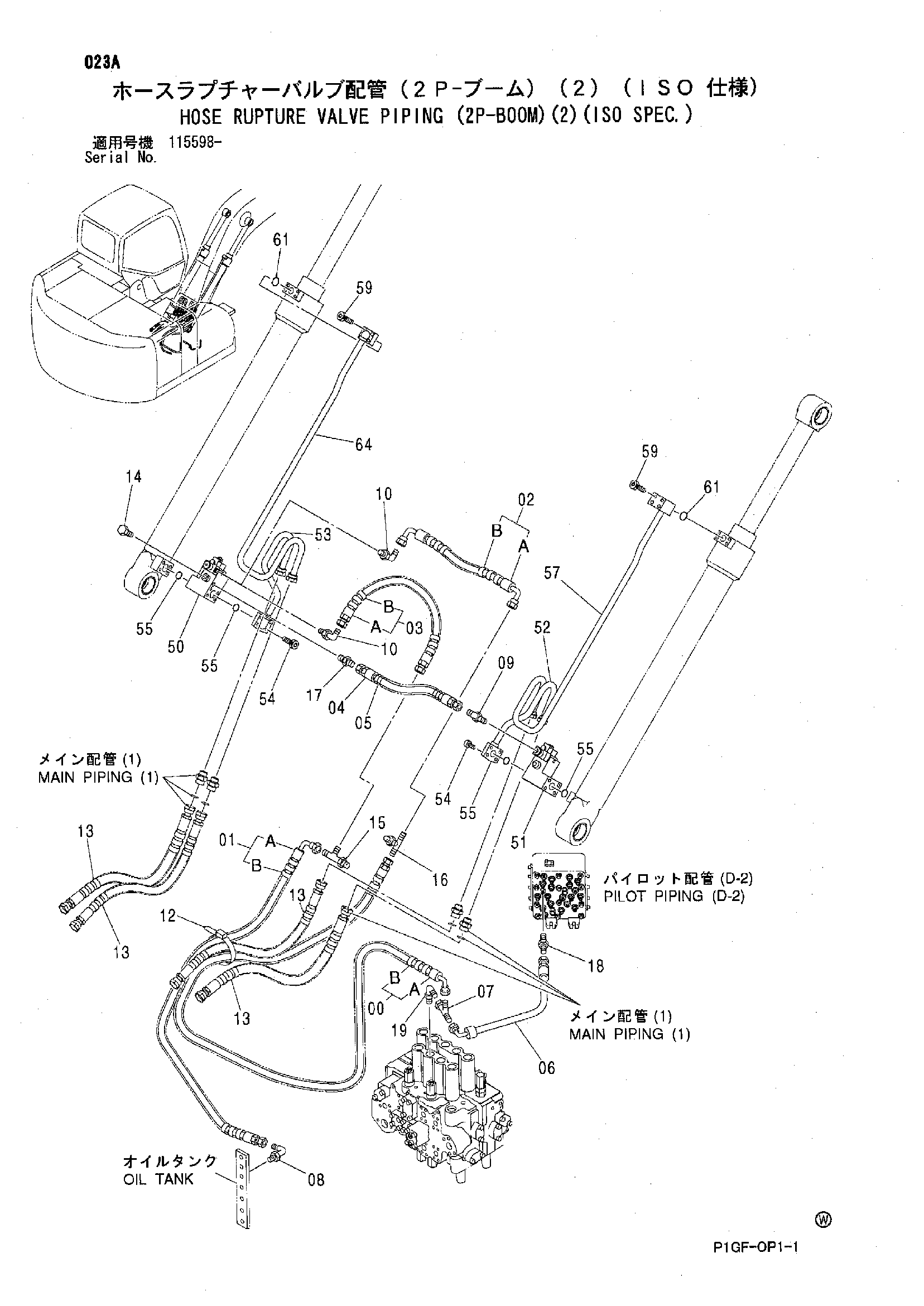

Заводская схема «Шланг защита от разрыва клапан трубопроводы (2P-BOOM)(2)(ISO специальное исполнение.)» для HITACHI 225CL RTS JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9201760 | Шланг в сборе | 1 |
| 00A | 4455089 | Шланг (BPI) | 1 |
| 00B | 4327293 | Защитный кожух | 3 |
| 01 | 9203746 | Шланг в сборе | 1 |
| 01A | 4462871 | Шланг (BDR) | 1 |
| 01B | 4327293 | Защитный кожух | 3 |
| 02 | 9190075 | Шланг в сборе | 1 |
| 02A | 4436269 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 1 |
| 03 | 9190082 | Шланг в сборе | 1 |
| 03A | 4436267 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 1 |
| 04 | 4436270 | Шланг | 1 |
| 05 | 4436292 | Защита шланга | 1 |
| 06 | 4436254 | Шланг | 1 |
| 07 | 4246672 | Соединительный штуцер | 1 |
| 08 | A852333 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852322 | Угловой штуцер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852323 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4055312 | Ленточный зажим | 5 |
| 13 | 4327294 | Защитный кожух | 4 |
| 14 | 4422953 | Пробка | 1 |
| 14A | 4506416 | Уплотнительное кольцо | 1 |
| 15 | A852423 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852523 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | A852122 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852133 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4208913 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4627259 | Удерживающий клапан | 1 |
| 51 | 4627258 | Удерживающий клапан | 1 |
| 52 | 4438226 | Трубка | 1 |
| 53 | 4438224 | Трубка | 1 |
| 54 | 4486916 | Болт с внутренним шестигранником | 8 |
| 55 | 984614 | Уплотнительное кольцо | 4 |
| 57 | 4438225 | Трубка | 1 |
| 59 | 4486953 | Болт с внутренним шестигранником | 8 |
| 61 | 4506430 | Уплотнительное кольцо | 2 |
| 64 | 4602159 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 225CL RTS JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
