013: Масляный поддон и щуп уровня масла — HITACHI 225CL RTS JD

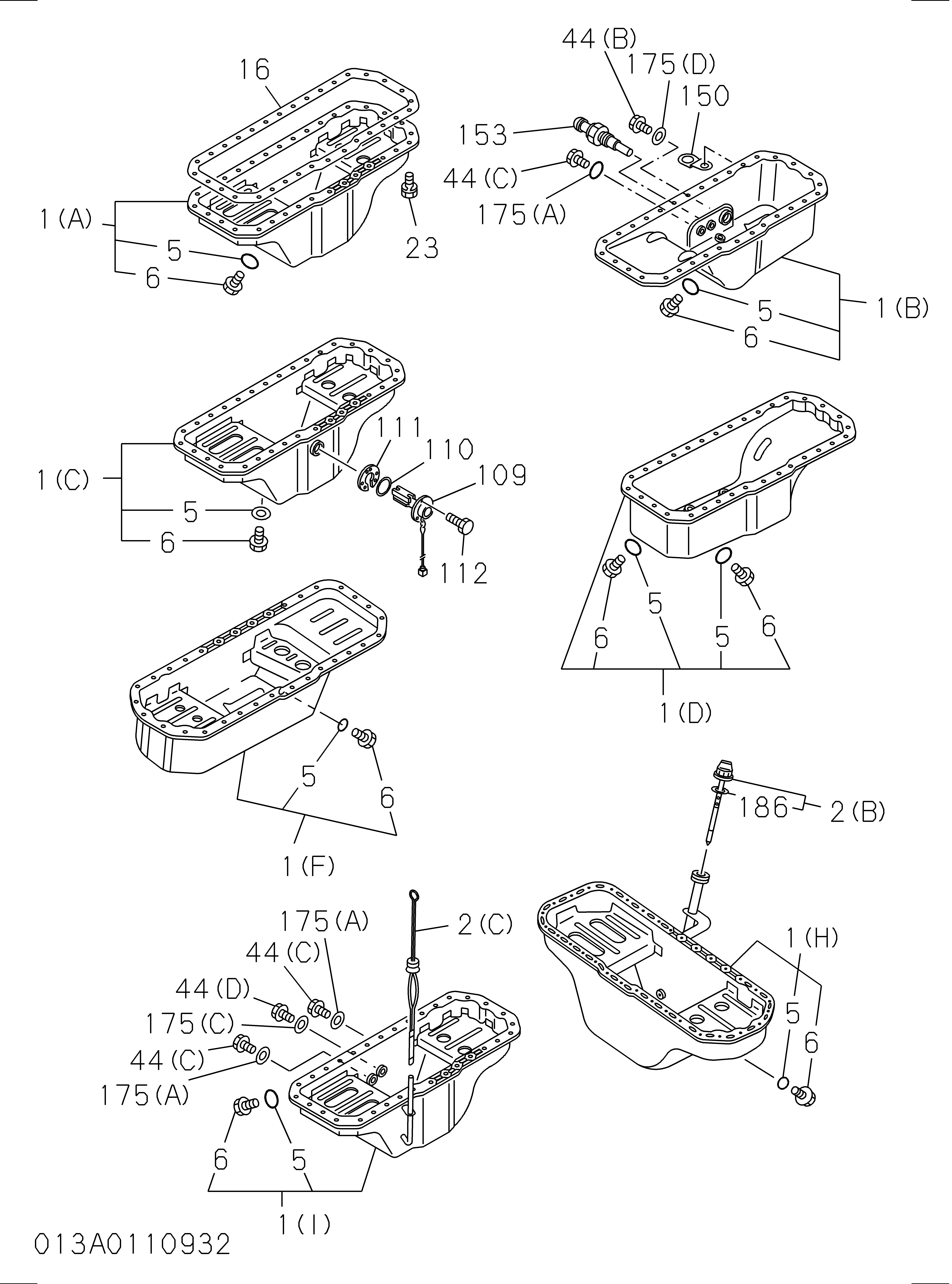

Заводская схема «013: Масляный поддон и щуп уровня масла» для HITACHI 225CL RTS JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001(C) | 1113608610 | Поддон в сборе масляный | 1 |
| 001(G) | 1113608220 | Поддон в сборе масляный | 1 |
| 002(A) | 1117604201 | Указатель масляный уровень | 1 |
| 002(A) | 1117604201 | Указатель масляный уровень | 1 |
| 005 | 1096230570 | Прокладка пробка, масляный дренажный | 1 |
| 006 | 9096620120 | Пробка масляный дренажный | 1 |
| 008(A) | 1117665390 | Трубка направляющая, масляный указатель уровня | 1 |
| 008(A) | 1117665390 | Трубка направляющая, масляный указатель уровня | 1 |
| 009 | 5096230020 | Прокладка направляющая трубка, масляный указатель уровня | 1 |
| 009 | 5096230020 | Прокладка направляющая трубка, масляный указатель уровня | 1 |
| 010 | 0280808100 | Болт направляющая трубка | 1 |
| 010 | 0280808100 | Болт направляющая трубка | 1 |
| 010 | 0280808100 | Болт направляющая трубка | 1 |
| 010 | 0280508100 | Болт направляющая трубка | 1 |
| 012 | 1233355270 | Кронштейн трубка, масляный указатель уровня | 1 |
| 012 | 1233355270 | Кронштейн трубка, масляный указатель уровня | 1 |
| 012 | 1233355270 | Кронштейн трубка, масляный указатель уровня | 1 |
| 016 | 1113671000 | Прокладка масляный поддон TO C/BL | 1 |
| 016 | 1113671320 | Прокладка масляный поддон TO C/BL | 1 |
| 023 | 0500408180 | Болт масляный поддон | 32 |
| 023 | 0500408180 | Болт масляный поддон | 32 |
| 023 | 0505408180 | Болт масляный поддон | 32 |
| 109 | 8971312230 | Выключатель масляный уровень | 1 |
| 110 | 1096233550 | Прокладка SW, масляный уровень | 1 |
| 111 | 5113690720 | Проставка SW, масляный уровень | 1 |
| 112 | 0280806250 | Болт SW, масляный уровень | 3 |
| 188 | 0280810160 | Болт кронштейн, трубка | 2 |
| 188 | 0280810160 | Болт кронштейн, трубка | 2 |
| 188 | 0280810160 | Болт кронштейн, трубка | 2 |
| 188 | 0280510160 | Болт кронштейн, трубка | 2 |
| 215 | 1093651760 | Шланг дренажный, масляный поддон | 1 |
| 274 | 1096751331 | Болт проушина, масляный поддон дренажный трубка | 1 |
| 297 | 1096300880 | Прокладка проушина болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 225CL RTS JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
