Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM) — HITACHI 225CL RTS JD

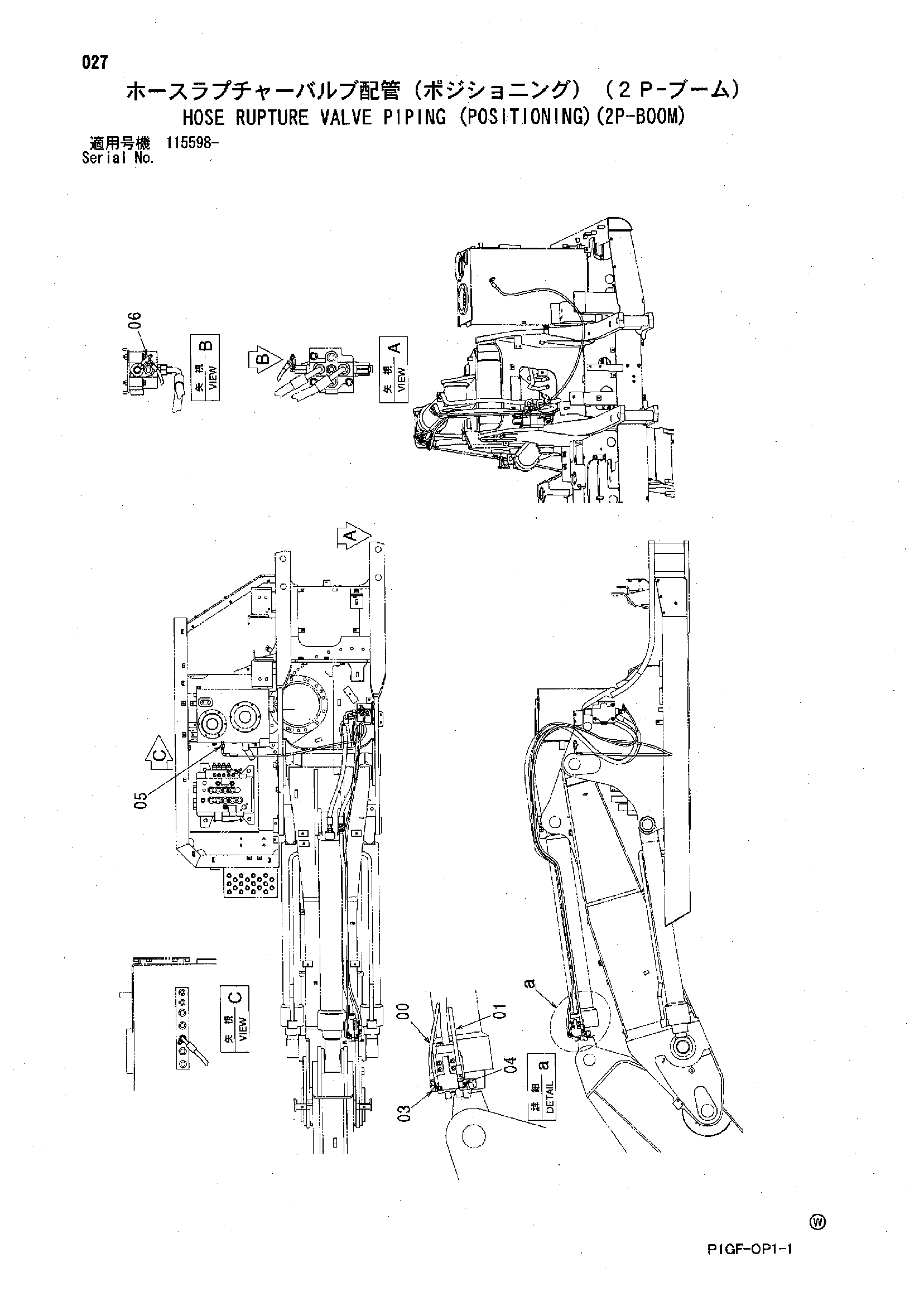

Заводская схема «Шланг защита от разрыва клапан трубопроводы (позиционирование)(2P-BOOM)» для HITACHI 225CL RTS JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9264137 | Шланг в сборе | 1 |
| 00A | 4646659 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 6 |
| 01 | 9264136 | Шланг в сборе | 1 |
| 01A | 4376566 | Шланг | 1 |
| 01B | 4327294 | Защитный кожух | 11 |
| 03 | A852322 | Угловой штуцер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852323 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852433 | Тройник | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4252786 | Тройник | 1 |
| 08 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 225CL RTS JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
