Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM) — HITACHI 225CL RTS JD

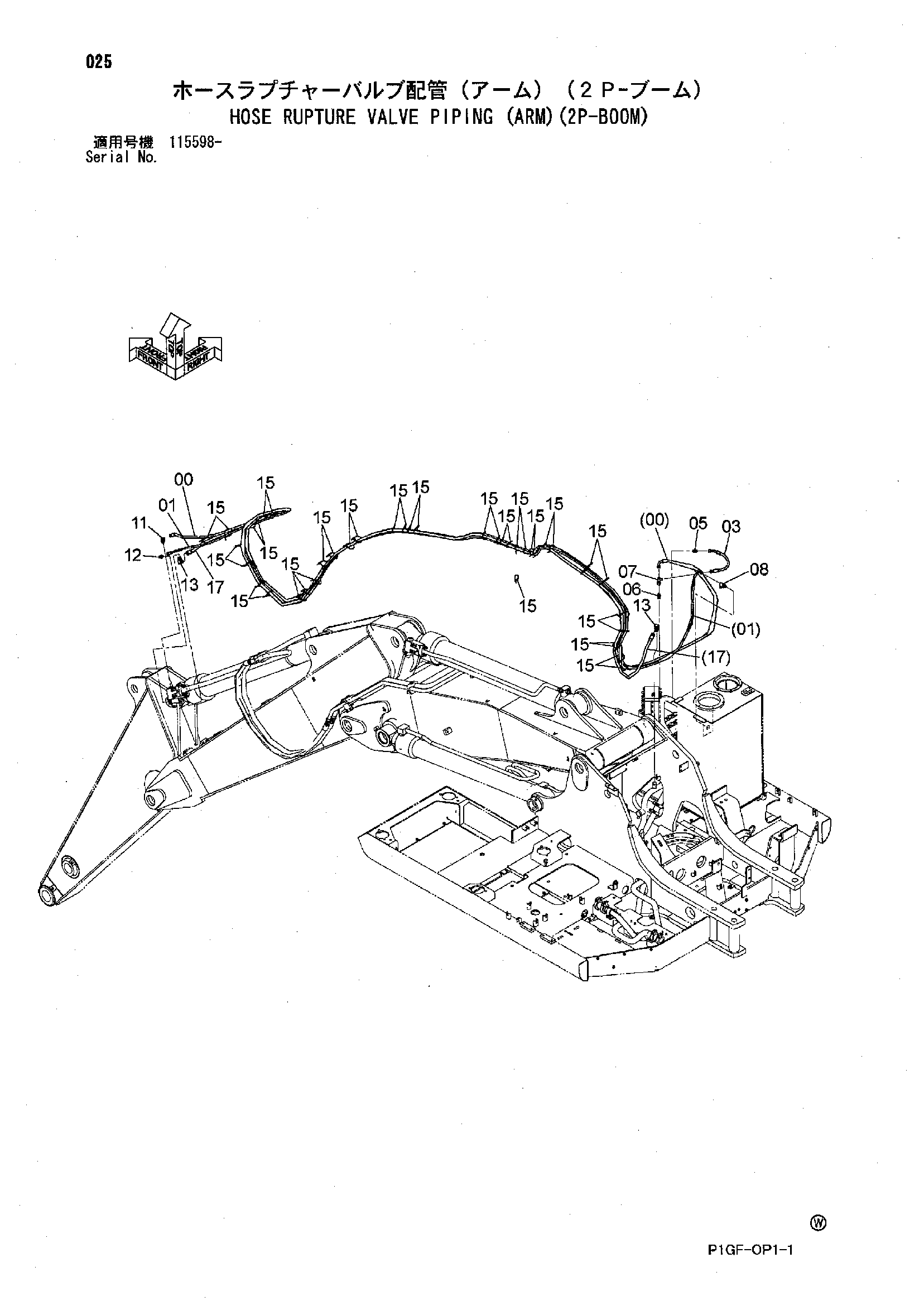

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять)(2P-BOOM)» для HITACHI 225CL RTS JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9261021 | Шланг в сборе | 1 |
| 00A | 4651129 | Шланг | 1 |
| 00B | 4327315 | Защитный кожух | 26 |
| 01 | 9264123 | Шланг в сборе | 1 |
| 01A | 4654324 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 17 |
| 03 | 4436264 | Шланг | 1 |
| 05 | A852133 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4202422 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4246672 | Соединительный штуцер | 1 |
| 08 | 4239713 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852323 | Угловой штуцер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852322 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852344 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4055312 | Ленточный зажим | 40 |
| 17 | 9223747 | Шланг в сборе | 1 |
| 17A | 4489593 | Шланг | 1 |
| 17B | 4327294 | Защитный кожух | 21 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 225CL RTS JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
