Гидролинии рабочего оборудования (2P-BOOM) — HITACHI 225CL RTS JD

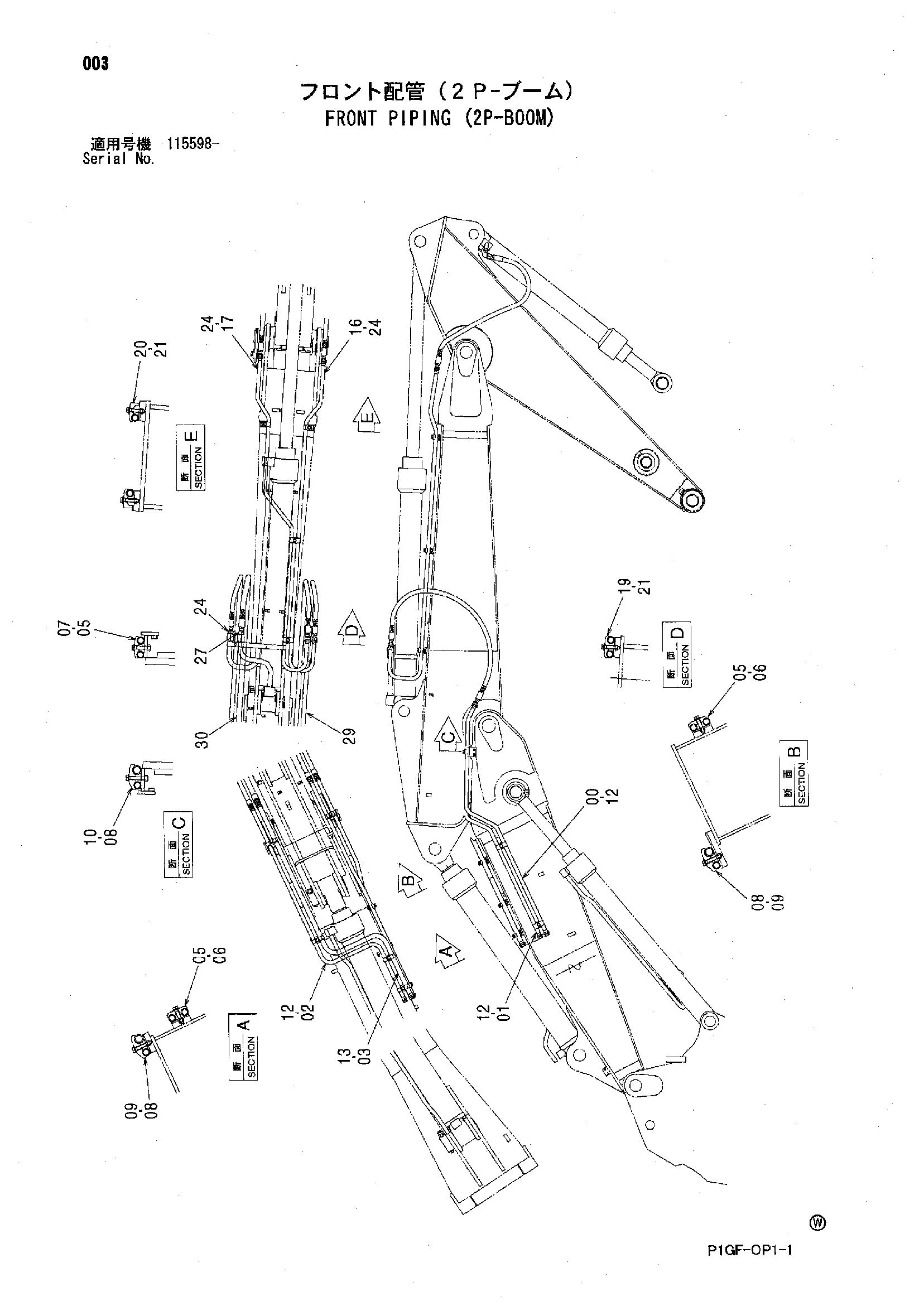

Заводская схема «Гидролинии рабочего оборудования (2P-BOOM)» для HITACHI 225CL RTS JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104509 | Трубка | 1 |
| 01 | 8104510 | Трубка | 1 |
| 02 | 8104511 | Трубка | 1 |
| 03 | 8104512 | Трубка | 1 |
| 05 | 4189859 | Хомут трубки | 3 |
| 06 | J271260 | Болт с шайбой | 2 |
| 06A | J901260 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 07 | J271265 | Болт с шайбой | 1 |
| 07A | J901265 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4153488 | Хомут трубки | 4 |
| 09 | J271270 | Болт с шайбой | 3 |
| 09A | J901270 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | J271275 | Болт с шайбой | 1 |
| 10A | J901275 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4187308 | Уплотнительное кольцо | 6 |
| 13 | 4187328 | Уплотнительное кольцо | 2 |
| 16 | 8088819 | Трубка | 1 |
| 17 | 8088820 | Трубка | 1 |
| 19 | 4189859 | Хомут трубки | 2 |
| 20 | 4190126 | Хомут трубки | 2 |
| 21 | J271260 | Болт с шайбой | 4 |
| 21A | J901260 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 5 |
| 27 | 4187328 | Уплотнительное кольцо | 1 |
| 29 | 4400846 | Шланг | 3 |
| 30 | 4400849 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 225CL RTS JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
