Основные гидролинии (отвал)(моноблочный стрела) — HITACHI 225CL RTS JD

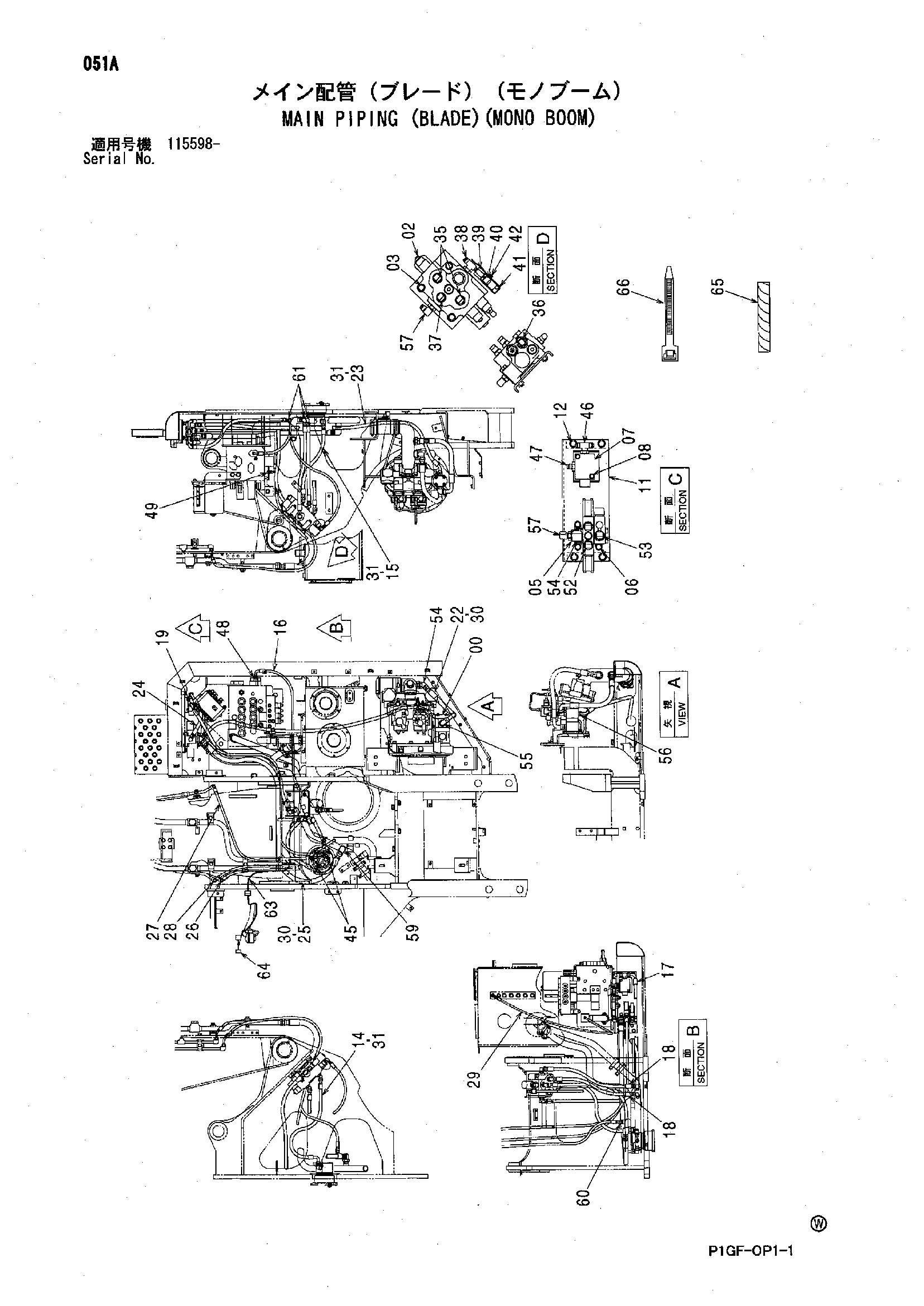

Заводская схема «Основные гидролинии (отвал)(моноблочный стрела)» для HITACHI 225CL RTS JD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218033 | Шестерённый насос | 1 |
| 02 | 9258434 | Гидрораспределитель | 1 |
| 03 | J271290 | Болт с шайбой | 3 |
| 03A | J901290 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4381291 | Крышка | 1 |
| 06 | J271035 | Болт с шайбой | 3 |
| 06A | J901035 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | 4411019 | Предохранительный клапан | 1 |
| 08 | J260855 | Болт с шайбой | 2 |
| 08A | J900855 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 11 | 8100067 | Кронштейн | 1 |
| 12 | J271225 | Болт с шайбой | 4 |
| 12A | J901225 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4622425 | Шланг | 1 |
| 15 | 4285799 | Шланг | 1 |
| 16 | 9161753 | Шланг в сборе | 1 |
| 16A | 4389019 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 4 |
| 17 | 4409808 | Шланг | 1 |
| 18 | 4270457 | Шланг | 2 |
| 19 | 9184907 | Шланг в сборе | 1 |
| 19A | 4313431 | Шланг | 1 |
| 19B | 4327294 | Защитный кожух | 2 |
| 22 | 4223584 | Шланг | 1 |
| 23 | 4309446 | Шланг | 1 |
| 24 | 4624076 | Шланг | 1 |
| 25 | 9238423 | Шланг в сборе | 1 |
| 25A | 4619120 | Шланг | 1 |
| 25B | 4327294 | Защитный кожух | 6 |
| 26 | 9229873 | Шланг в сборе | 1 |
| 26A | 4415389 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 8 |
| 27 | 9236174 | Шланг в сборе | 1 |
| 27A | 4429454 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 9 |
| 28 | 9234633 | Шланг в сборе | 1 |
| 28A | 4613808 | Шланг | 1 |
| 28B | 4327294 | Защитный кожух | 4 |
| 29 | 4448048 | Шланг | 1 |
| 30 | 4187308 | Уплотнительное кольцо | 4 |
| 31 | 4138938 | Уплотнительное кольцо | 6 |
| 35 | A853244 | Угловой штуцер | 2 |
| 35A | 4506418 | Уплотнительное кольцо | 1 |
| 36 | A852333 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852244 | Угловой штуцер | 1 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4278668 | Тройник | 1 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4343145 | Переходник S | 1 |
| 40 | 4436271 | Датчик давления | 1 |
| 40A | 4365826 | Уплотнительное кольцо | 1 |
| 41 | 4207239 | Колпачок | 1 |
| 42 | 4055312 | Ленточный зажим | 1 |
| 45 | A853344 | Угловой штуцер | 2 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | A852544 | Тройник | 1 |
| 46A | 4506418 | Уплотнительное кольцо | 1 |
| 47 | A852144 | Адаптер | 1 |
| 47A | 4506418 | Уплотнительное кольцо | 1 |
| 48 | 4376657 | Адаптер | 1 |
| 48A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | A852122 | Адаптер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 52 | A852243 | Угловой штуцер | 2 |
| 52A | 4506418 | Уплотнительное кольцо | 1 |
| 53 | A853244 | Угловой штуцер | 1 |
| 53A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | A853266 | Угловой штуцер | 2 |
| 54A | 4506424 | Уплотнительное кольцо | 1 |
| 55 | A853366 | Угловой штуцер | 1 |
| 55A | 4506424 | Уплотнительное кольцо | 1 |
| 56 | A853144 | Адаптер | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 57 | A852344 | Угловой штуцер | 2 |
| 57A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | A853366 | Угловой штуцер | 1 |
| 59A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | A852233 | Угловой штуцер | 1 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | A852334 | Угловой штуцер | 3 |
| 61A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 3092426 | Жгут проводов | 1 |
| 64 | 3092874 | Жгут проводов | 1 |
| 65 | 4327294 | Защитный кожух | 10 |
| 66 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 225CL RTS JD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
