Быстрый драв трубопроводы — HITACHI 218HSL

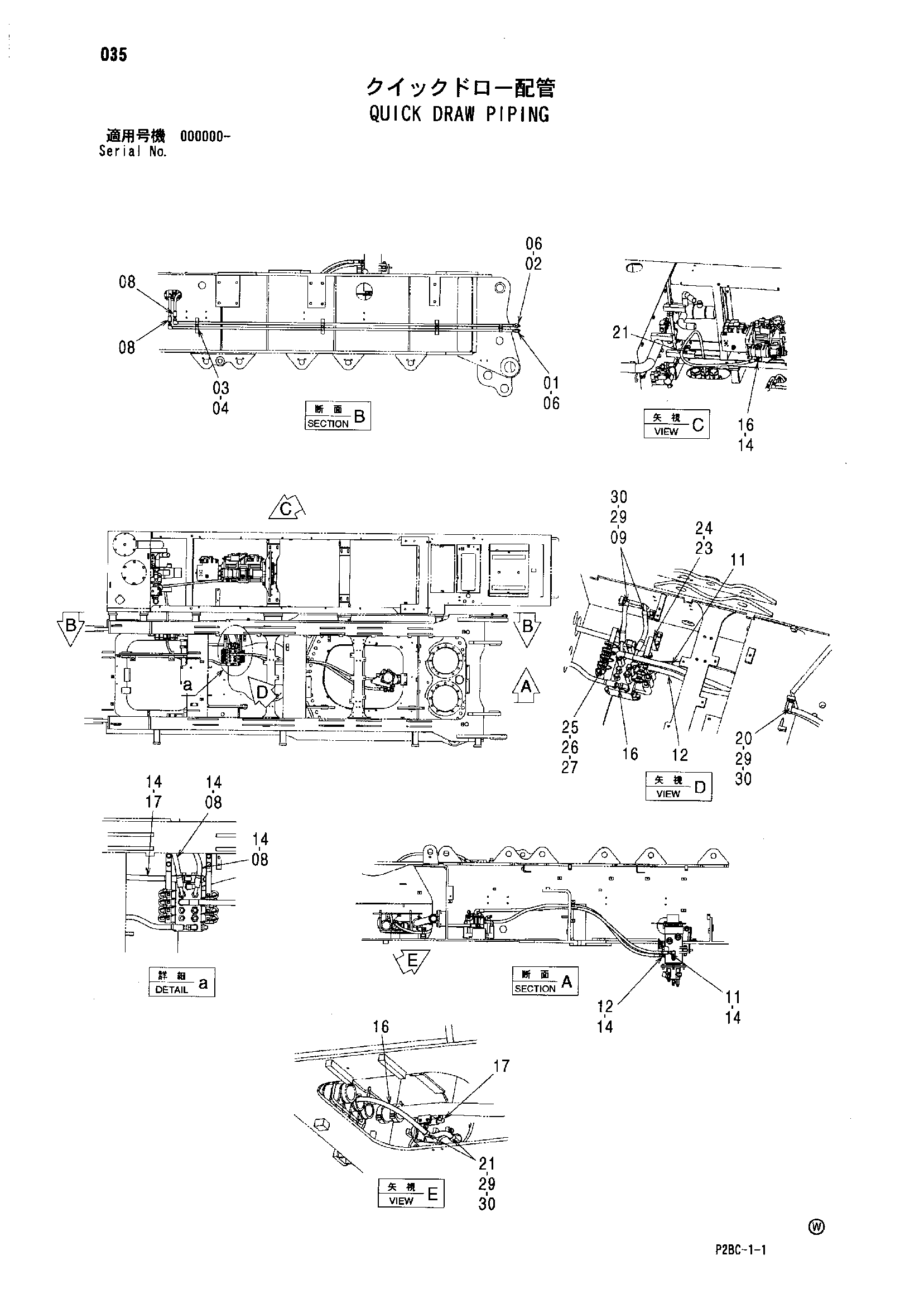

Заводская схема «Быстрый драв трубопроводы» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8100251 | Трубка | 1 |
| 02 | 8100264 | Трубка | 1 |
| 03 | 4189858 | Хомут трубки | 4 |
| 04 | J271245 | Болт с шайбой | 4 |
| 04A | J901245 | Болт | 1 |
| 04B | J222012 | Плоская шайба | 1 |
| 06 | 94-2024 | Пробка | 2 |
| 08 | 4634664 | Шланг | 2 |
| 09 | 4190277 | Зажим | 2 |
| 11 | 4614804 | Шланг | 1 |
| 12 | 4215605 | Шланг | 1 |
| 14 | 4138938 | Уплотнительное кольцо | 12 |
| 16 | 4312314 | Шланг | 1 |
| 17 | 4615704 | Шланг | 1 |
| 20 | 4190265 | Зажим | 1 |
| 21 | 4190263 | Зажим | 3 |
| 23 | 4634654 | Кронштейн | 2 |
| 24 | J271025 | Болт с шайбой | 4 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Плоская шайба | 1 |
| 25 | 4252767 | Кронштейн | 8 |
| 26 | J900612 | Болт | 8 |
| 27 | A590106 | Плоская шайба | 8 |
| 29 | J901016 | Болт | 5 |
| 30 | A590110 | Плоская шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
