Пилотные гидролинии (W) — HITACHI 218HSL

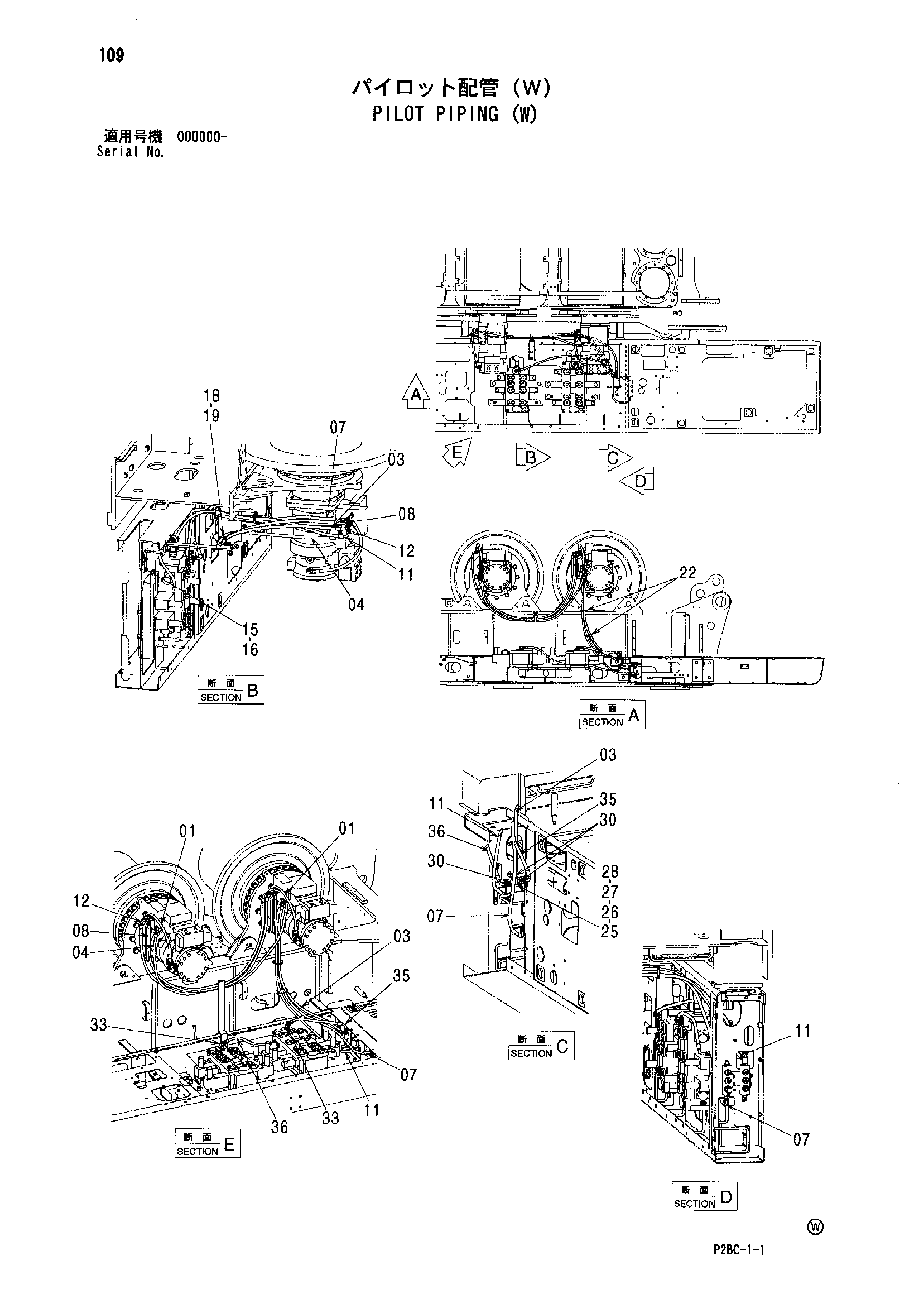

Заводская схема «Пилотные гидролинии (W)» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4315334 | Шланг | 2 |
| 03 | 4636421 | Шланг | 1 |
| 04 | 4606267 | Шланг | 1 |
| 07 | 4636423 | Шланг | 1 |
| 08 | 4606269 | Шланг | 1 |
| 11 | 4636431 | Шланг | 1 |
| 12 | 4606271 | Шланг | 1 |
| 15 | 8100508 | Кронштейн | 1 |
| 16 | J271230 | Болт с шайбой | 2 |
| 16A | J901230 | Болт | 1 |
| 16B | J222012 | Плоская шайба | 1 |
| 18 | 4193848 | Зажим | 1 |
| 19 | J271020 | Болт с шайбой | 1 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Плоская шайба | 1 |
| 22 | 4055312 | Ленточный зажим | 2 |
| 25 | 3099786 | Челночный клапан | 1 |
| 26 | M340656 | Болт с внутренним шестигранником | 2 |
| 27 | A590106 | Плоская шайба | 2 |
| 28 | M500605 | Гайка | 2 |
| 30 | A852123 | Адаптер | 3 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852323 | Угловой штуцер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4612033 | Шланг | 1 |
| 36 | 4612034 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
