Электрооборудование (слевинг рама) — HITACHI 218HSL

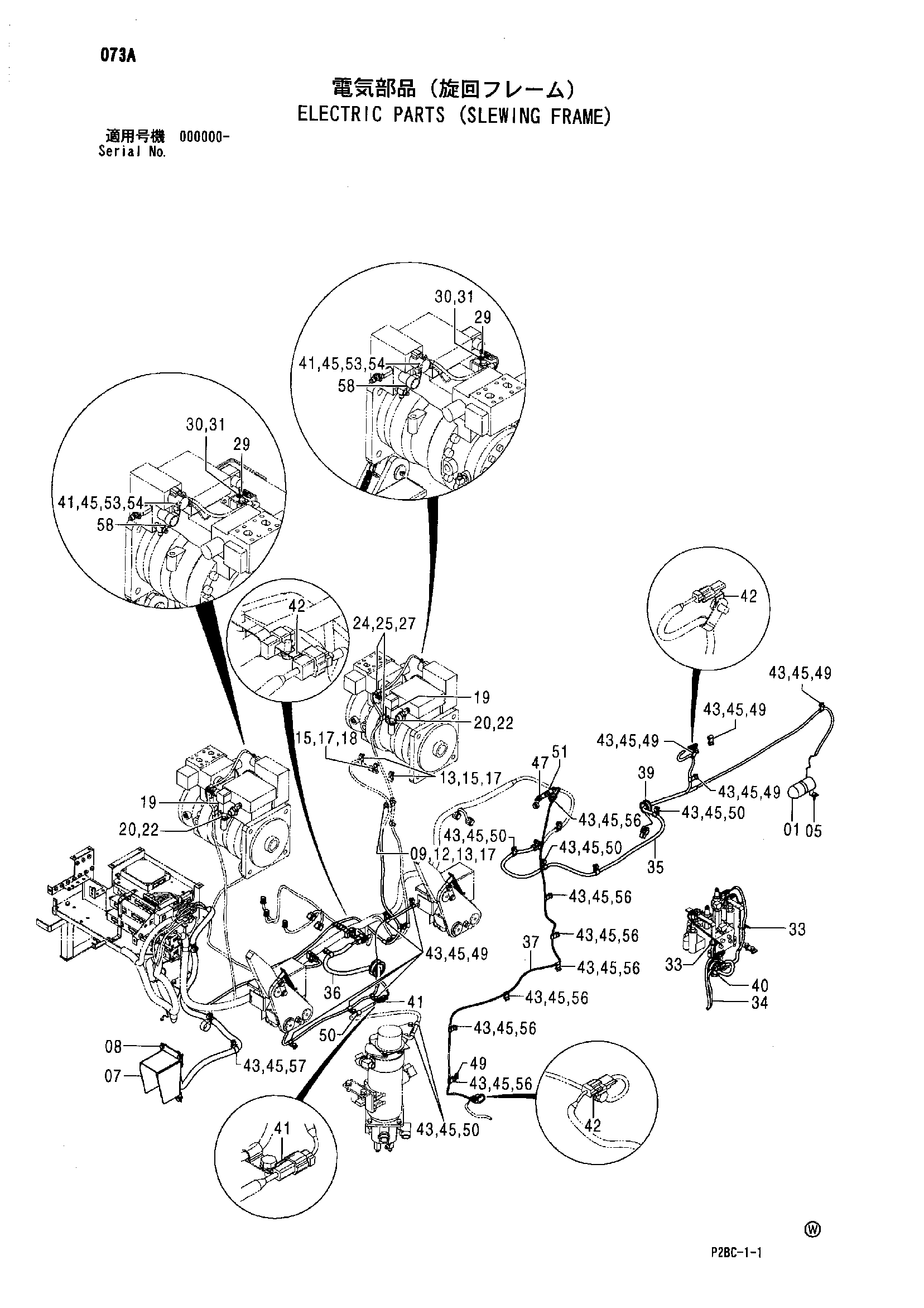

Заводская схема «Электрооборудование (слевинг рама)» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4363322 | Сигнализация | 1 |
| 05 | J260825 | Болт с шайбой | 1 |
| 05A | J900825 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | 4615815 | Короб клемма | 1 |
| 08 | J271020 | Болт с шайбой | 4 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Плоская шайба | 1 |
| 09 | J950010 | Гайка | 1 |
| 12 | J901016 | Болт | 1 |
| 13 | 4190272 | Зажим | 4 |
| 15 | J901016 | Болт | 3 |
| 17 | A590110 | Плоская шайба | 5 |
| 18 | 4336875 | Кронштейн | 1 |
| 19 | 4615736 | Кронштейн | 2 |
| 20 | J901625 | Болт | 2 |
| 22 | A590116 | Плоская шайба | 2 |
| 24 | 4190272 | Зажим | 4 |
| 25 | J901016 | Болт | 4 |
| 27 | A590110 | Плоская шайба | 4 |
| 29 | 4336874 | Кронштейн | 2 |
| 30 | M430610 | Винт | 2 |
| 31 | A590106 | Плоская шайба | 2 |
| 33 | 4055311 | Ленточный зажим | 2 |
| 34 | 3104893 | Жгут проводов | 1 |
| 35 | 3104792 | Жгут проводов | 1 |
| 36 | 3101777 | Жгут проводов | 1 |
| 37 | 4636324 | Жгут проводов | 1 |
| 39 | 4200176 | Резиновая втулка | 1 |
| 40 | 4338858 | Резиновая втулка | 2 |
| 41 | 4257159 | Кронштейн | 3 |
| 42 | 4336875 | Кронштейн | 1 |
| 43 | J901016 | Болт | 23 |
| 45 | A590110 | Плоская шайба | 25 |
| 47 | 4620694 | Пробка | 1 |
| 49 | 4190272 | Зажим | 10 |
| 50 | 4190253 | Зажим | 6 |
| 51 | 4190274 | Зажим | 1 |
| 53 | J271020 | Болт с шайбой | 2 |
| 53A | J901020 | Болт | 1 |
| 53B | J222010 | Плоская шайба | 1 |
| 54 | J950010 | Гайка | 2 |
| 56 | 4190271 | Зажим | 7 |
| 57 | 4192035 | Зажим | 2 |
| 58 | 4190264 | Зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
