Клапан (третий барабан) — HITACHI 218HSL

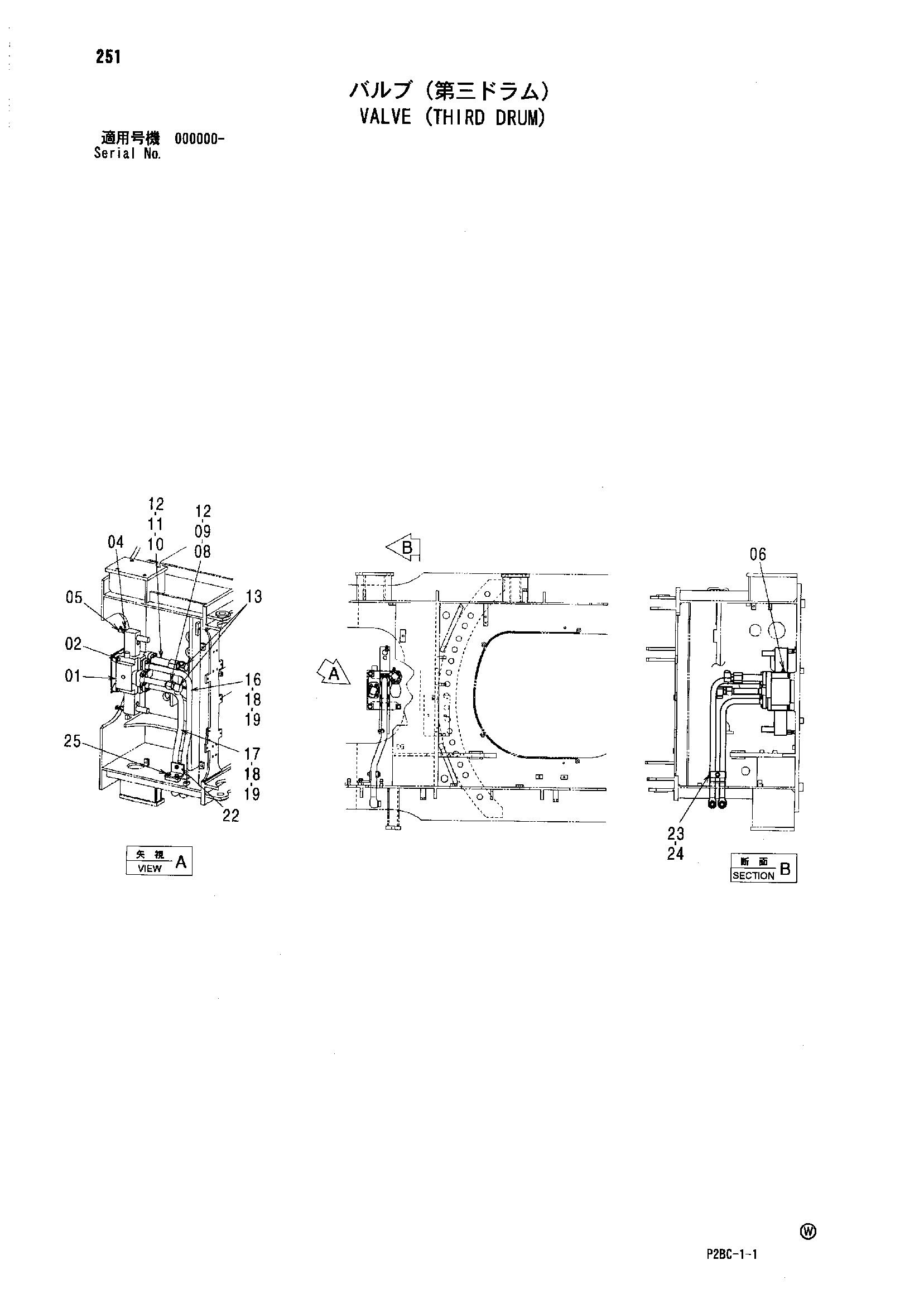

Заводская схема «Клапан (третий барабан)» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4630467 | Гидрораспределитель | 1 |
| 02 | J271245 | Болт с шайбой | 4 |
| 02A | J901245 | Болт | 1 |
| 02B | J222012 | Плоская шайба | 1 |
| 04 | 4202564 | Адаптер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | A852123 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 9764210 | Трубка | 1 |
| 09 | M341245 | Болт с внутренним шестигранником | 4 |
| 10 | 9764268 | Трубка | 1 |
| 11 | M341236 | Болт с внутренним шестигранником | 4 |
| 12 | A811040 | Уплотнительное кольцо | 2 |
| 13 | A853388 | Угловой штуцер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 8100426 | Трубка | 1 |
| 17 | 8100427 | Трубка | 1 |
| 18 | A811035 | Уплотнительное кольцо | 2 |
| 19 | M341030 | Болт с внутренним шестигранником | 8 |
| 22 | 9764271 | Кронштейн | 1 |
| 23 | 4189860 | Хомут трубки | 1 |
| 24 | J271270 | Болт с шайбой | 1 |
| 24A | J901270 | Болт | 1 |
| 24B | J222012 | Плоская шайба | 1 |
| 25 | J271230 | Болт с шайбой | 2 |
| 25A | J901230 | Болт | 1 |
| 25B | J222012 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
