Гусеница механизм натяжения трубопроводы — HITACHI 218HSL

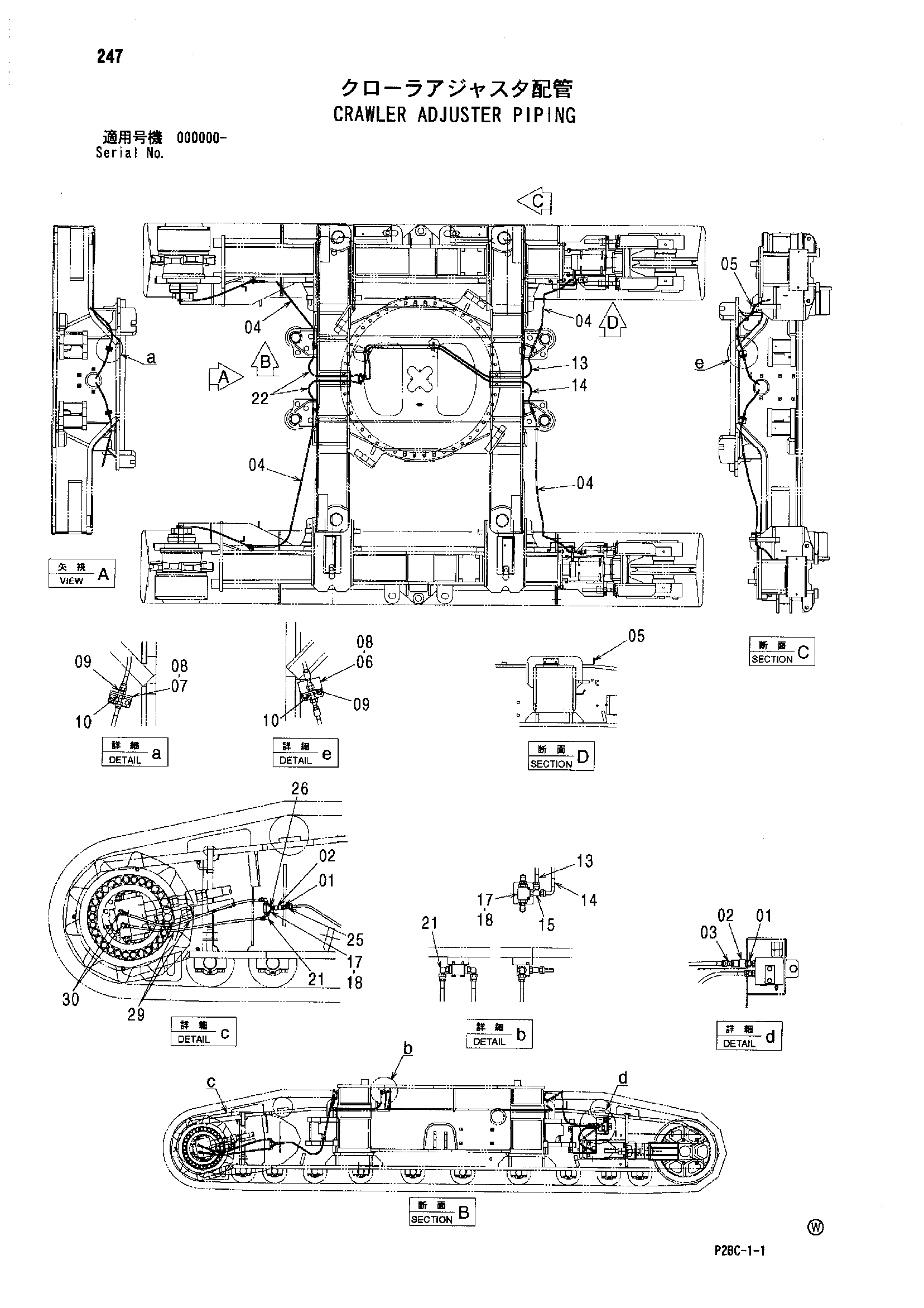

Заводская схема «Гусеница механизм натяжения трубопроводы» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4025603 | Самоуплотняющееся соединение | 4 |
| 01A | 4048092 | Пылезащитный колпачок | 1 |
| 02 | 4025602 | Самоуплотняющееся соединение | 4 |
| 02A | 4048093 | Пылезащитный колпачок | 1 |
| 02B | 4048430 | Уплотнение | 1 |
| 03 | 4154655 | Угловой штуцер | 2 |
| 04 | 4629361 | Шланг | 4 |
| 05 | 4637898 | Штанга | 2 |
| 06 | 4637900 | Кронштейн | 2 |
| 07 | 4629370 | Кронштейн | 2 |
| 08 | J260816 | Болт с шайбой | 16 |
| 08A | J900816 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4248117 | Адаптер | 4 |
| 10 | 4209198 | Гайка | 4 |
| 13 | 4629363 | Шланг | 1 |
| 14 | 4629364 | Шланг | 1 |
| 15 | A852422 | Тройник | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 3099786 | Челночный клапан | 3 |
| 18 | J260645 | Болт с шайбой | 6 |
| 18A | J900645 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 21 | A852322 | Угловой штуцер | 6 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4449886 | Шланг | 2 |
| 25 | 4154651 | Адаптер | 2 |
| 26 | 4152200 | Адаптер | 2 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4629360 | Шланг | 4 |
| 30 | 4154656 | Угловой штуцер | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
