Рычаг управления (правый) — HITACHI 218HSL

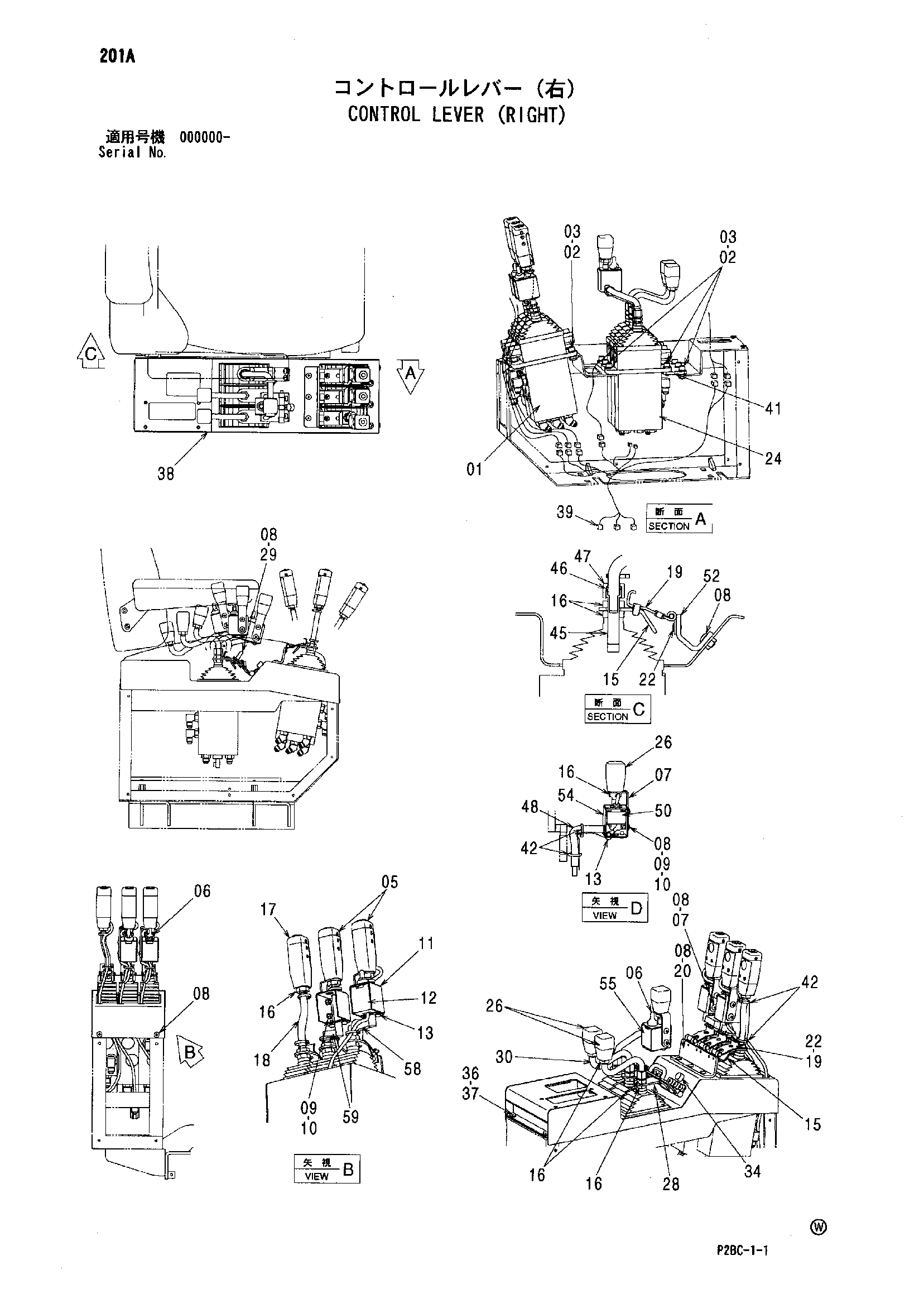

Заводская схема «Рычаг управления (правый)» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4605087 | Пилотный клапан | 1 |
| 02 | J780820 | Болт с внутренним шестигранником | 14 |
| 03 | A590908 | Пружинная шайба | 14 |
| 05 | 7046586 | Рукоятка | 2 |
| 06 | 3100174 | Колпачок | 3 |
| 07 | 4614843 | Пластина тормоз | 3 |
| 08 | J650512 | Винт | 16 |
| 09 | A590905 | Пружинная шайба | 6 |
| 10 | M500504 | Гайка | 6 |
| 11 | 8094798 | Кронштейн | 2 |
| 12 | 3100074 | Пластина | 2 |
| 13 | J670508 | Винт с шайбой | 6 |
| 15 | 4612819 | Кронштейн | 4 |
| 16 | 4613052 | Гайка | 18 |
| 17 | 8093493 | Рукоятка | 1 |
| 18 | 4620623 | Рычаг | 1 |
| 19 | 8099771 | Замок | 4 |
| 20 | 4614844 | Кронштейн | 1 |
| 22 | J660408 | Винт | 8 |
| 24 | 4605089 | Пилотный клапан | 1 |
| 24 | 4638677 | Пилотный клапан | 1 |
| 26 | 4615603 | Рукоятка | 3 |
| 28 | 4619469 | Кронштейн | 2 |
| 29 | 8099772 | Замок | 1 |
| 30 | 4619509 | Рычаг | 2 |
| 34 | 4307799 | Резиновая подушка | 1 |
| 36 | J900612 | Болт | 2 |
| 37 | A590106 | Плоская шайба | 2 |
| 38 | 7047715 | Крышка | 1 |
| 39 | 2052426 | Жгут проводов | 1 |
| 41 | 4614842 | Пластина | 1 |
| 42 | 4616499 | Ленточный зажим | 8 |
| 45 | 4618997 | Шток | 3 |
| 46 | 4627584 | Ограничитель | 3 |
| 47 | 4619510 | Рукоятка блокировка | 3 |
| 48 | 3102239 | Рычаг | 1 |
| 50 | 4629470 | Выключатель | 1 |
| 52 | 4619669 | Кронштейн | 1 |
| 54 | 8094899 | Кронштейн | 1 |
| 55 | 4622458 | Пластина | 1 |
| 58 | 9765252 | Рычаг | 1 |
| 59 | 9765248 | Рычаг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
