Радиатор — HITACHI 218HSL

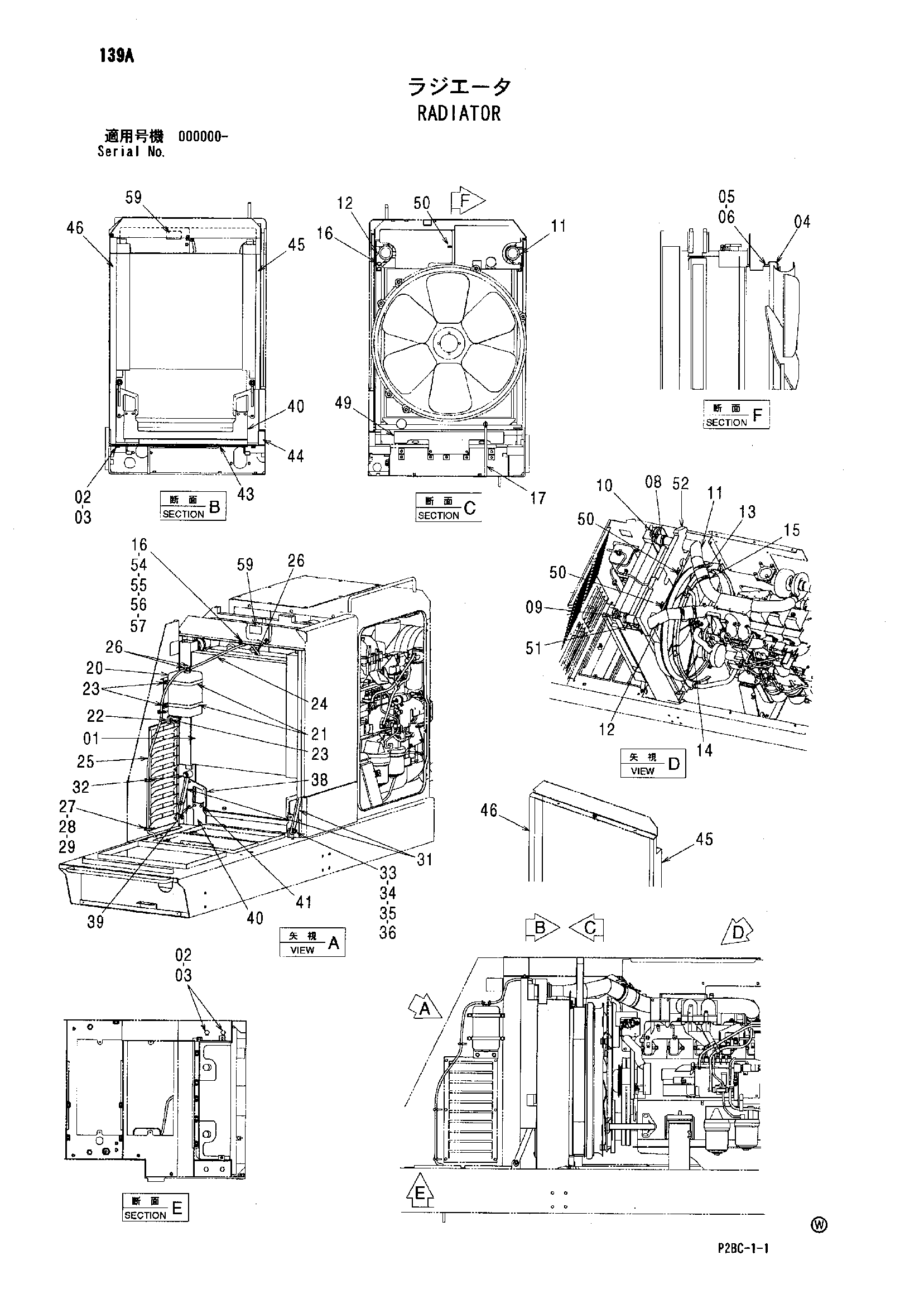

Заводская схема «Радиатор» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4607824 | Радиатор | 1 |
| 02 | J901640 | Болт | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | 4439299 | Резиновая прокладка | 1 |
| 05 | 4441140 | Лента | 1 |
| 06 | 4426044 | Замок | 1 |
| 08 | 4411793 | Воздушный шланг | 1 |
| 09 | 4446537 | Воздушный шланг | 1 |
| 10 | 4504491 | Хомут шланга | 4 |
| 11 | 7044983 | Трубка воздушный | 1 |
| 12 | 7044981 | Трубка воздушный | 1 |
| 13 | 4480603 | Воздушный шланг | 1 |
| 14 | 4480604 | Воздушный шланг | 1 |
| 15 | 4283535 | Хомут шланга | 4 |
| 16 | J271025 | Болт с шайбой | 5 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Плоская шайба | 1 |
| 17 | 4610161 | Виниловый шланг | 1 |
| 20 | 4608845 | Бак воды | 1 |
| 21 | 4336797 | Хомут | 2 |
| 22 | 4337331 | Кронштейн | 1 |
| 23 | J271020 | Болт с шайбой | 6 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Плоская шайба | 1 |
| 24 | 4395169 | Водяной шланг | 1 |
| 25 | 4610160 | Виниловый шланг | 1 |
| 26 | 4508575 | Хомут шланга | 3 |
| 27 | 3100176 | Саддле | 3 |
| 28 | 4055311 | Ленточный зажим | 3 |
| 29 | M430608 | Винт | 3 |
| 31 | 9761418 | Стойка | 2 |
| 32 | J271270 | Болт с шайбой | 2 |
| 32A | J901270 | Болт | 1 |
| 32B | J222012 | Плоская шайба | 1 |
| 33 | J901250 | Болт | 2 |
| 34 | J950012 | Гайка | 2 |
| 35 | A590912 | Пружинная шайба | 2 |
| 36 | A590112 | Плоская шайба | 4 |
| 38 | 4609623 | Пластина | 2 |
| 39 | J260620 | Болт с шайбой | 4 |
| 39A | J900620 | Болт | 1 |
| 39B | A590106 | Плоская шайба | 1 |
| 40 | 4609622 | Крышка | 1 |
| 41 | J260612 | Болт с шайбой | 4 |
| 41A | J900612 | Болт | 1 |
| 41B | A590106 | Плоская шайба | 1 |
| 43 | 4609867 | Изолятор | 1 |
| 44 | 4609866 | Изолятор | 1 |
| 45 | 4609865 | Изолятор | 1 |
| 46 | 4609864 | Изолятор | 1 |
| 49 | 7045472 | Крышка | 1 |
| 50 | J271020 | Болт с шайбой | 4 |
| 50A | J901020 | Болт | 1 |
| 50B | J222010 | Плоская шайба | 1 |
| 51 | 8094638 | Крышка | 1 |
| 52 | 8094643 | Крышка | 1 |
| 54 | A590110 | Плоская шайба | 1 |
| 55 | A590910 | Пружинная шайба | 1 |
| 56 | J950010 | Гайка | 1 |
| 57 | 4190272 | Зажим | 1 |
| 59 | 3085673 | Предупреждающая табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
