Лебёдка — HITACHI 218HSL

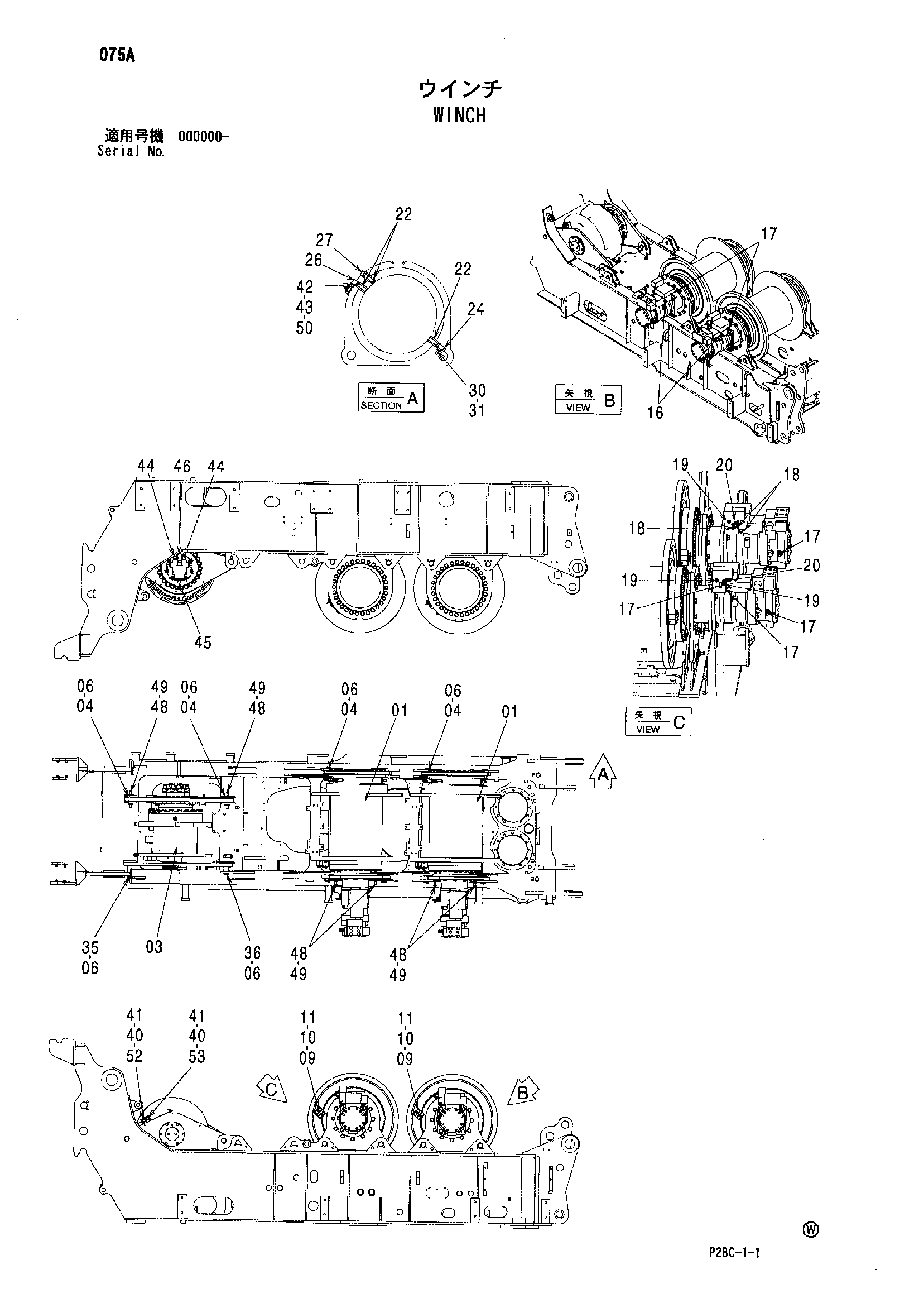

Заводская схема «Лебёдка» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9252260 | Лебёдка | 2 |
| 04 | 4634858 | Палец | 10 |
| 06 | 991345 | Стопорное кольцо | 12 |
| 09 | 4485425 | Хомут | 4 |
| 10 | J922000 | Болт | 8 |
| 11 | J222020 | Шайба | 8 |
| 16 | A853166 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | A852323 | Угловой штуцер | 6 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852423 | Тройник | 3 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852123 | Адаптер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4202565 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4336625 | Переходник | 6 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4614639 | Тройник | 2 |
| 24A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | A853344 | Угловой штуцер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A853146 | Адаптер | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4250261 | Прокладка | 2 |
| 31 | 4333200 | Датчик | 2 |
| 33 | 9247089 | Стрела дерриккинг барабан | 1 |
| 35 | 4608784 | Палец | 1 |
| 36 | 4636545 | Палец | 1 |
| 40 | J921665 | Болт | 4 |
| 41 | J222016 | Шайба | 4 |
| 42 | 4624750 | Адаптер | 2 |
| 43 | 4346128 | Штуцер | 2 |
| 44 | A853188 | Адаптер | 2 |
| 44A | 4506429 | Уплотнительное кольцо | 1 |
| 45 | A853144 | Адаптер | 1 |
| 45A | 4506418 | Уплотнительное кольцо | 1 |
| 46 | A852133 | Адаптер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | M261660 | Болт | 12 |
| 49 | J950016 | Гайка | 12 |
| 50 | 4138938 | Уплотнительное кольцо | 2 |
| 52 | 9764851 | Хомут | 1 |
| 53 | 4641351 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
