Обратные трубопроводы — HITACHI 218HSL

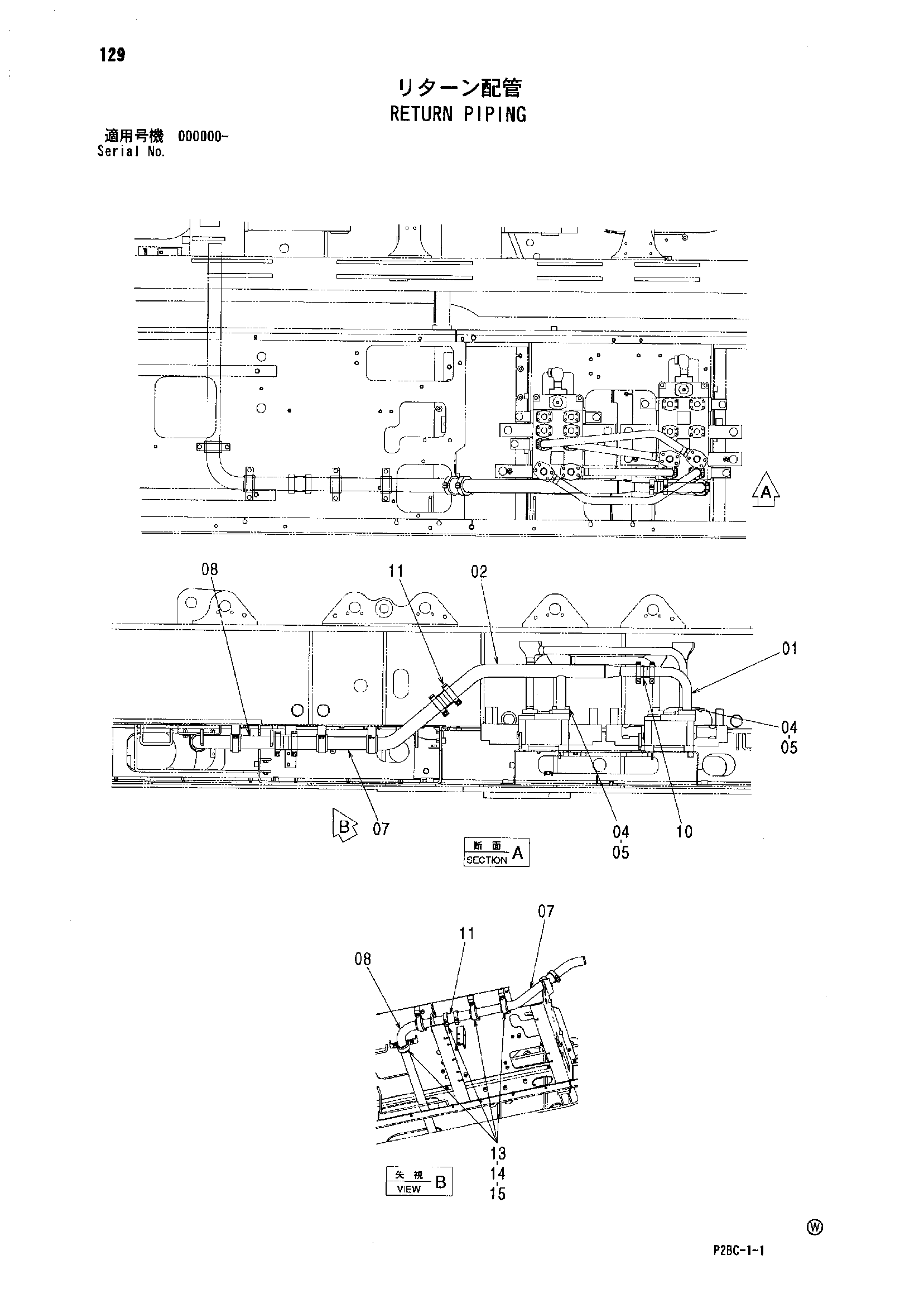

Заводская схема «Обратные трубопроводы» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9741086 | Трубка | 1 |
| 02 | 8093056 | Трубка | 1 |
| 04 | M341236 | Болт с внутренним шестигранником | 8 |
| 05 | A811040 | Уплотнительное кольцо | 2 |
| 07 | 3101134 | Трубка | 1 |
| 08 | 3104805 | Трубка | 1 |
| 10 | 4069801 | Муфта | 1 |
| 10A | 4196259 | Уплотнение кольцо | 2 |
| 11 | 4067833 | Муфта | 2 |
| 11A | 4196261 | Уплотнение кольцо | 2 |
| 13 | 4000909 | Хомут трубки | 4 |
| 14 | 4343144 | Втулка | 4 |
| 15 | J271035 | Болт с шайбой | 8 |
| 15A | J901035 | Болт | 1 |
| 15B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
