Кондиционер — HITACHI 218HSL

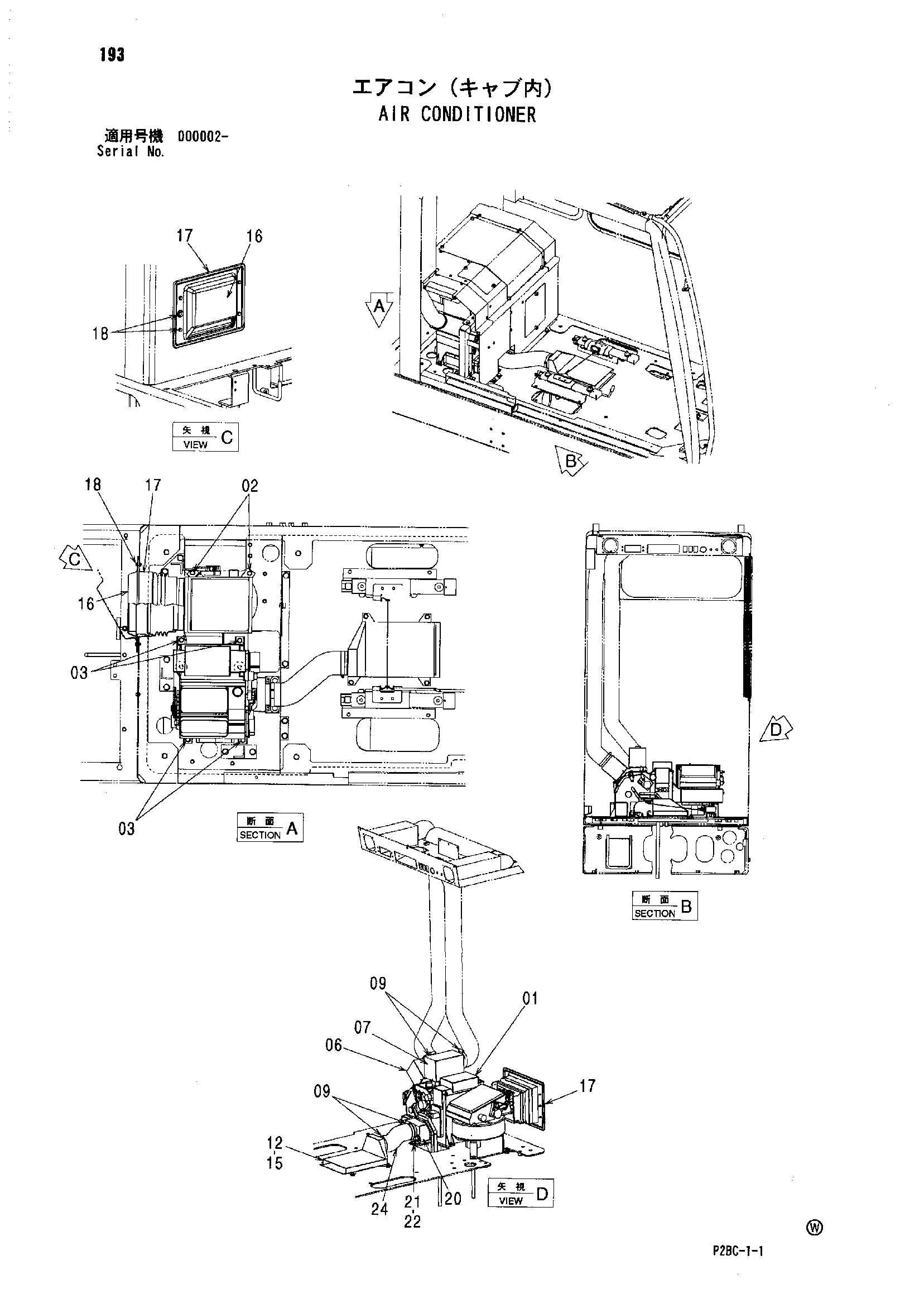

Заводская схема «Кондиционер» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4633733 | Кондиционер | 1 |
| 02 | J260820 | Болт с шайбой | 2 |
| 02A | J900820 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 03 | J260825 | Болт с шайбой | 4 |
| 03A | J900825 | Болт | 1 |
| 03B | A590108 | Плоская шайба | 1 |
| 06 | 8100529 | Воздуховод | 1 |
| 07 | 8100530 | Воздуховод | 1 |
| 09 | 4507512 | Хомут шланга | 4 |
| 12 | 7049297 | Воздуховод | 1 |
| 15 | J260816 | Болт с шайбой | 4 |
| 15A | J900816 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | 4636377 | Крышка | 1 |
| 17 | 4636376 | Крышка | 1 |
| 18 | J260616 | Болт с шайбой | 5 |
| 18A | J900616 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 20 | 8102196 | Воздуховод | 1 |
| 21 | 4642609 | Кронштейн | 2 |
| 22 | J281020 | Болт с шайбой | 4 |
| 22A | J901020 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 24 | 4642623 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
