Ретракт оборудование — HITACHI 218HSL

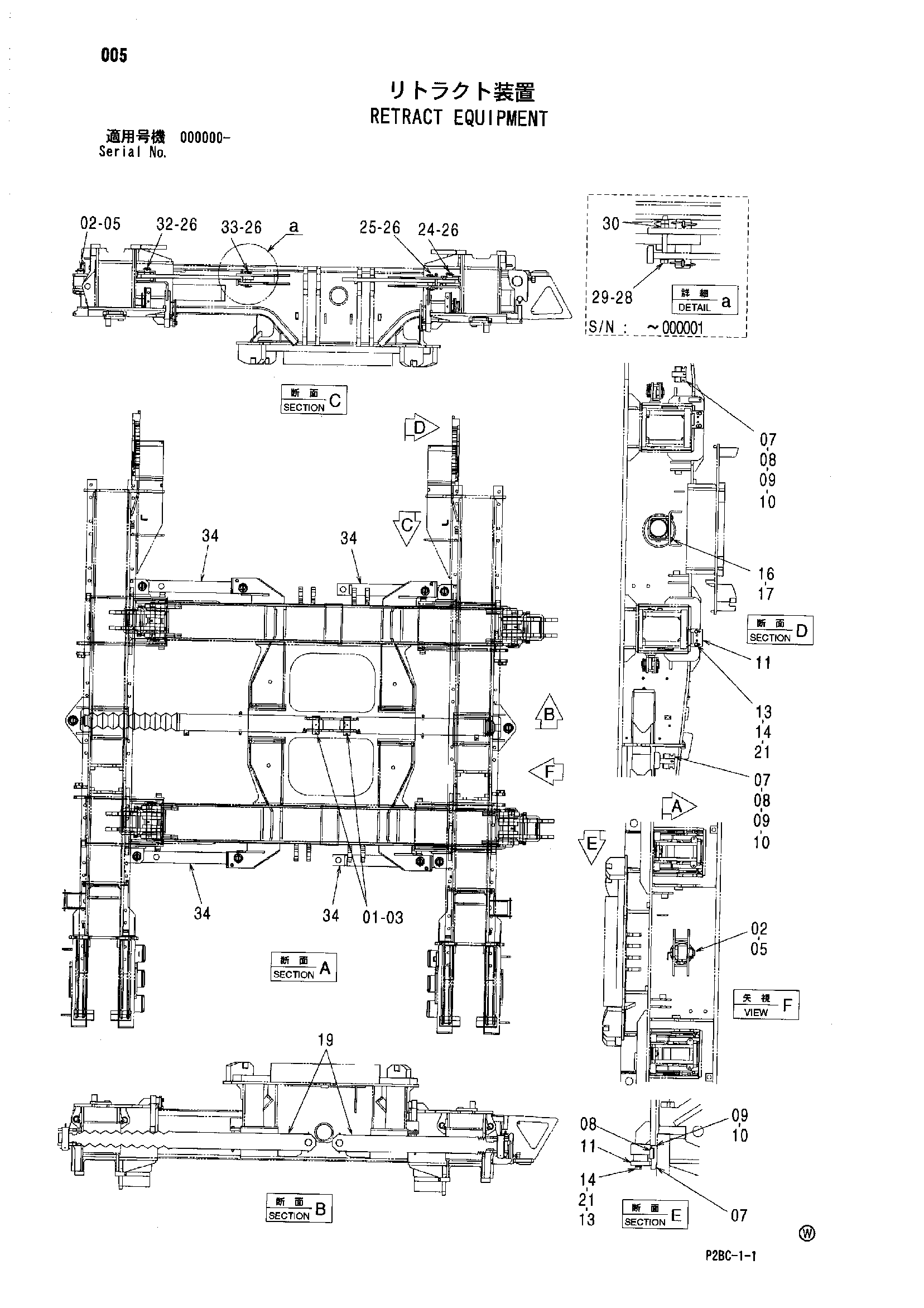

Заводская схема «Ретракт оборудование» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9249823 | Ретракт оборудование | 1 | |
| 01 | 4609225 | Палец | 2 |
| 02 | 9761391 | Палец | 2 |
| 03 | A761000 | Шплинт | 2 |
| 05 | 9701925 | Палец кольцо | 2 |
| 07 | 4625293 | Блок | 4 |
| 08 | 4625291 | Блок | 4 |
| 09 | 4609325 | Проставка | 8 |
| 10 | 4609324 | Проставка | 12 |
| 11 | 4625290 | Пластина | 4 |
| 13 | J921650 | Болт | 8 |
| 14 | A590916 | Пружинная шайба | 8 |
| 16 | 3100179 | U-образный болт | 2 |
| 17 | M660020 | U-образная гайка | 4 |
| 19 | 4613623 | Гидроцилиндр. масляный | 2 |
| 21 | J222016 | Шайба | 8 |
| 26 | 947447 | Палец кольцо | 12 |
| 28 | J921608 | Болт | 4 |
| 29 | A590116 | Плоская шайба | 4 |
| 30 | J950016 | Гайка | 8 |
| 32 | 4642485 | Палец | 4 |
| 33 | 4641607 | Палец | 4 |
| 34 | 8099545 | Тяга | 4 |
| 34 | 3106302 | Тяга | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
