Гидромотор — HITACHI 218HSL

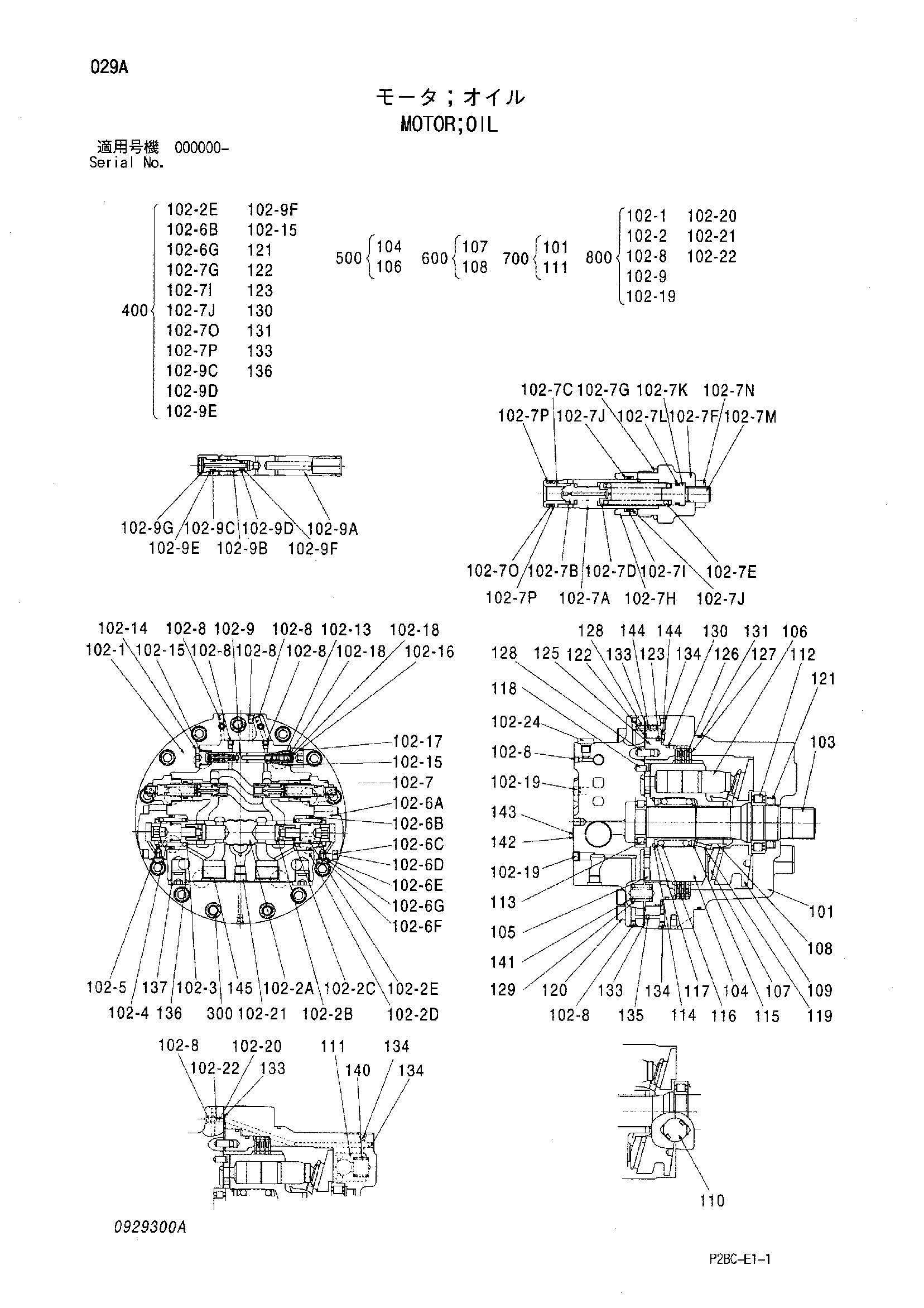

Заводская схема «Гидромотор» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4605132 | Гидромотор | 1 | |
| 102-2 | 985099 | Уплотнительное кольцо | 2 |
| 102-3 | 0929303 | Седло пружины | 2 |
| 102-4 | 0929306 | Пружина | 2 |
| 102-5 | 0929307 | Седло пружины | 2 |
| 102-6 | 0929308 | Колпачок в сборе | 2 |
| 102-6 | A811045 | Уплотнительное кольцо | 1 |
| 102-6 | 4506408 | Уплотнительное кольцо | 1 |
| 102-7 | 0929310 | Предохранительный клапан в сборе | 2 |
| 102-7 | 0111804 | Уплотнительное кольцо | 1 |
| 102-7 | 985099 | Уплотнительное кольцо | 1 |
| 102-7 | 0310023 | Опорное кольцо | 2 |
| 102-7 | 4506415 | Уплотнительное кольцо | 1 |
| 102-7 | 4040814 | Опорное кольцо | 2 |
| 102-8 | 0352225 | Пробка | 12 |
| 102-9 | 4506406 | Уплотнительное кольцо | 1 |
| 102-9 | 4506405 | Уплотнительное кольцо | 1 |
| 102-9 | 4101947 | Опорное кольцо | 1 |
| 102-9 | 0250914 | Опорное кольцо | 1 |
| 102-9 | 0929302 | Стопорное кольцо | 1 |
| 102-1 | 0929304 | Пружина | 1 |
| 102-1 | 0671002 | Пробка | 1 |
| 102-1 | 4506418 | Уплотнительное кольцо | 2 |
| 102-1 | 0929305 | Направляющая пружины | 1 |
| 102-1 | 0929309 | Пробка | 1 |
| 102-1 | 0929311 | Шайба | 2 |
| 103 | 0929312 | Вал | 1 |
| 105 | 0929313 | Пластина клапан | 1 |
| 109 | 0929314 | Пластина свасх | 1 |
| 110 | 0929315 | Шарик | 2 |
| 112 | 0929316 | Подшипник. каток | 1 |
| 113 | 0929317 | Подшипник. каток | 1 |
| 114 | 0929318 | Кольцо | 1 |
| 115 | 0929319 | Седло пружины | 1 |
| 116 | 0929320 | Пружина | 1 |
| 117 | 0929321 | Седло пружины | 1 |
| 118 | 0224916 | Палец | 1 |
| 119 | 0929322 | Палец | 3 |
| 120 | 0158883 | Болт с внутренним шестигранником | 10 |
| 121 | 0224923 | Масляное уплотнение | 1 |
| 122 | 0352219 | Уплотнительное кольцо | 1 |
| 123 | 0929323 | Уплотнительное кольцо | 1 |
| 125 | 0929324 | Поршень тормоз | 1 |
| 126 | 0929325 | Пластина фрикционный | 3 |
| 127 | 0929326 | Диск | 4 |
| 128 | 0251319 | Палец | 4 |
| 129 | 0929327 | Пружина | 8 |
| 130 | 0929328 | Д-ринг | 1 |
| 131 | 0158894 | Уплотнительное кольцо | 1 |
| 133 | 4506320 | Уплотнительное кольцо | 4 |
| 134 | 0352225 | Пробка | 6 |
| 136 | 4506418 | Уплотнительное кольцо | 2 |
| 137 | 0671002 | Пробка | 2 |
| 140 | 0929329 | Пружина | 2 |
| 141 | 0929330 | Пружина | 4 |
| 144 | 0929331 | Установочный винт | 2 |
| 145 | 0929332 | Пробка | 2 |
| 300 | 0242408 | Болт с внутренним шестигранником | 3 |
| 400 | 0929333 | Комплект уплотнений | 1 |
| 500 | 0929334 | Комплект кйл.блокк | 1 |
| 600 | 0929335 | Комплект пластина | 1 |
| 700 | 0929336 | Комплект корпус | 1 |
| 800 | 0929337 | Комплект пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
