Платформа (правый) — HITACHI 218HSL

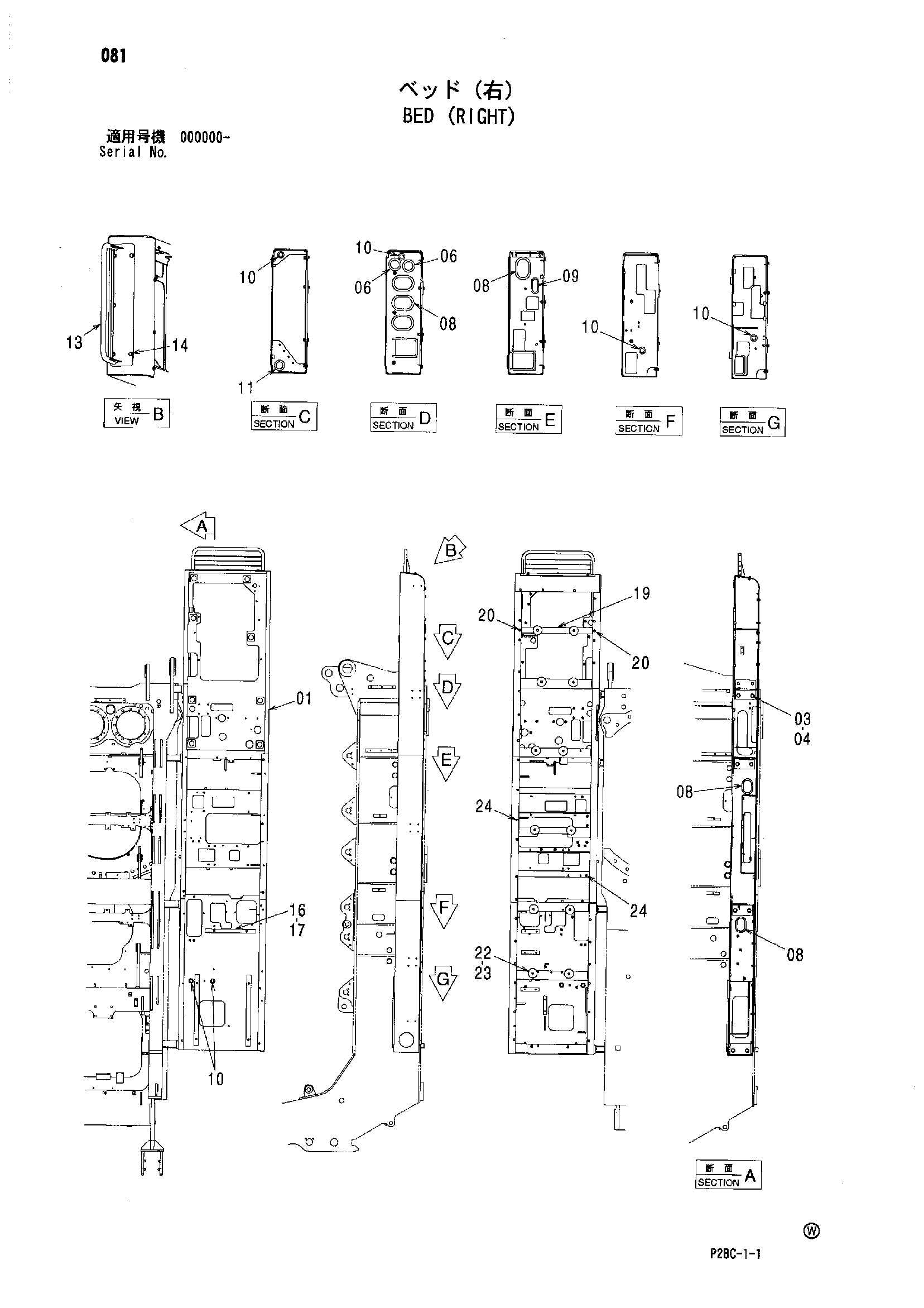

Заводская схема «Платформа (правый)» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009672 | Платформа кабина | 1 |
| 03 | J922050 | Болт | 8 |
| 04 | J222020 | Шайба | 8 |
| 06 | 4211191 | Резиновая втулка | 2 |
| 08 | 4201751 | Резиновая втулка | 6 |
| 09 | 4203588 | Резиновая втулка | 1 |
| 10 | 4279257 | Резиновая втулка | 6 |
| 11 | 4509404 | Резиновая втулка | 1 |
| 13 | 7044188 | Ступень | 1 |
| 14 | J271230 | Болт с шайбой | 5 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Плоская шайба | 1 |
| 16 | 4614434 | Пластина | 1 |
| 17 | J271030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Плоская шайба | 1 |
| 19 | 9761227 | Кронштейн | 1 |
| 20 | J271030 | Болт с шайбой | 2 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Плоская шайба | 1 |
| 22 | 4319802 | Пластина | 12 |
| 23 | J271040 | Болт с шайбой | 12 |
| 23A | J901040 | Болт | 1 |
| 23B | J222010 | Плоская шайба | 1 |
| 24 | J271030 | Болт с шайбой | 34 |
| 24A | J901030 | Болт | 1 |
| 24B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
