Подвес — HITACHI 218HSL

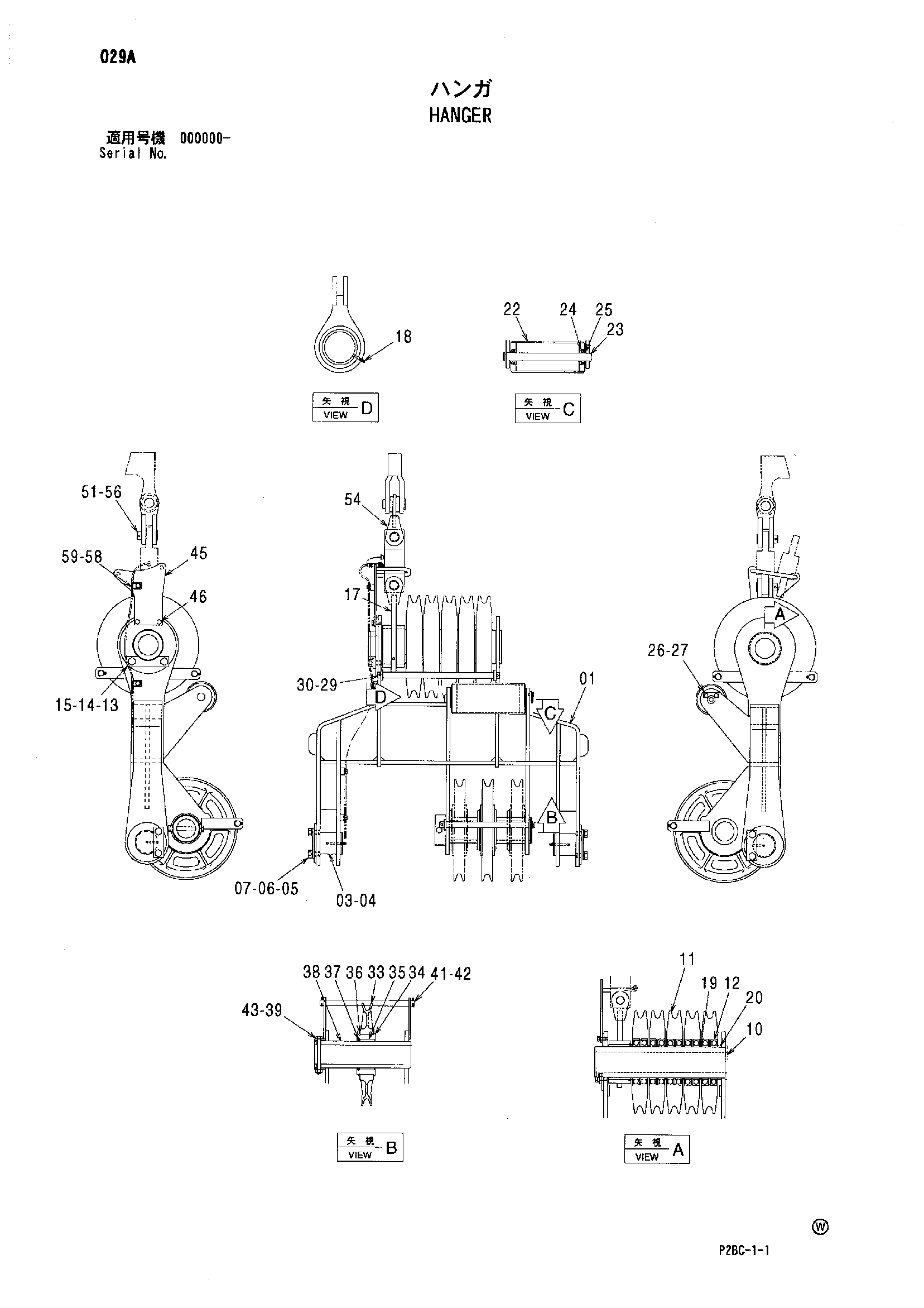

Заводская схема «Подвес» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6023693	Подвес	1
03	4634919	Палец	2
04	J75481	Пресс-маслёнка	2
05	X4248	Стопорная пластина	2
06	J932035	Болт	4
07	A590920	Пружинная шайба	4
10	4635511	Мост	1
11	2052917	Канатный блок	5
12	4083790	Шариковый подшипник	10
13	X4250	Стопорная пластина	1
14	J932040	Болт	2
15	A590920	Пружинная шайба	2
17	9249389	Тяга в сборе	1
17A	8100386	Тяга	1
17B	4635275	Втулка	1
17C	M450606	Установочный винт	2
18	J75481	Пресс-маслёнка	1
19	4634921	Проставка	6
20	4634920	Проставка	1
22	8100315	Ролик	1
23	4634922	Палец	1
24	971195	Шариковый подшипник	2
25	4254184	Проставка	2
26	X4245	Стопорная пластина	1
27	J271016	Болт с шайбой	2
27A	J901016	Болт	1
27B	J222010	Плоская шайба	1
29	4635116	Палец	2
30	A766040	Шплинт	4
33	3080917	Канатный блок	1
34	3104679	Втулка	1
35	4630762	Втулка	1
36	4116286	Стопорное кольцо	1
37	4116292	Стопорное кольцо	1
38	4635512	Мост	1
39	J901611	Болт	1
41	4625282	Палец	1
42	A766040	Шплинт	2
43	M660016	U-образная гайка	1
45	8100385	Ограничитель	1
46	J271235	Болт с шайбой	2
46A	J901235	Болт	1
46B	J222012	Плоская шайба	1
51	A768080	Шплинт	2
54	9764218	Тяга	1
56	4624749	Палец	2
58	4190276	Зажим	4
59	J271020	Болт с шайбой	4
59A	J901020	Болт	1
59B	J222010	Плоская шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
