Обратные трубопроводы (2) — HITACHI 218HSL

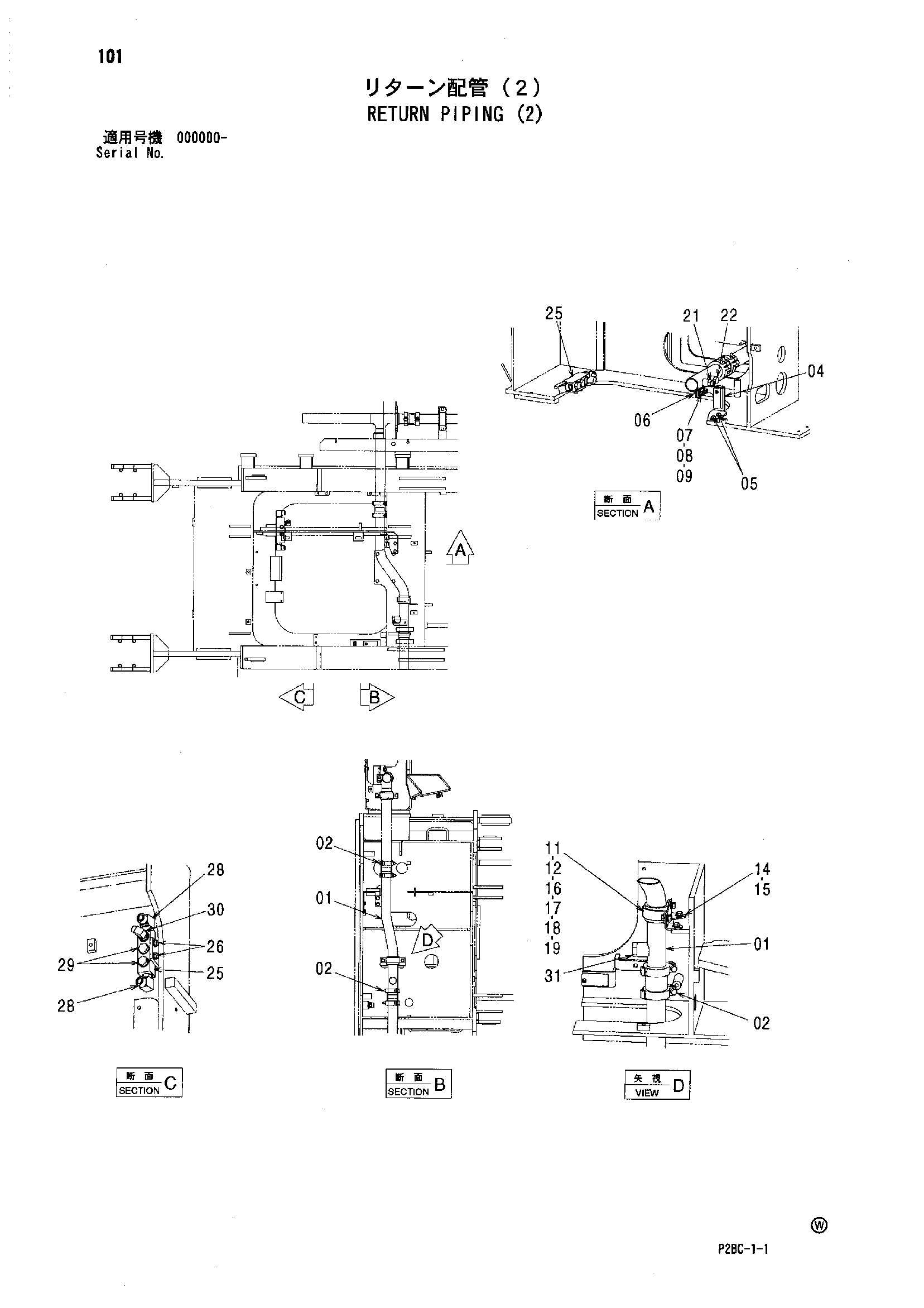

Заводская схема «Обратные трубопроводы (2)» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8100538 | Трубка | 1 |
| 02 | 4067833 | Муфта | 2 |
| 02A | 4196261 | Уплотнение кольцо | 2 |
| 04 | 8094860 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Плоская шайба | 1 |
| 06 | J271030 | Болт с шайбой | 2 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Плоская шайба | 1 |
| 07 | A590110 | Плоская шайба | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | J950010 | Гайка | 2 |
| 11 | 4000909 | Хомут трубки | 1 |
| 12 | 4343144 | Втулка | 1 |
| 14 | 4609954 | Кронштейн | 1 |
| 15 | J271025 | Болт с шайбой | 2 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Плоская шайба | 1 |
| 16 | J901025 | Болт | 2 |
| 17 | A590110 | Плоская шайба | 2 |
| 18 | A590910 | Пружинная шайба | 2 |
| 19 | J950010 | Гайка | 2 |
| 21 | A853144 | Адаптер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A885004 | Пробка | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 3099768 | Коллектор | 1 |
| 26 | J271020 | Болт с шайбой | 2 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Плоская шайба | 1 |
| 28 | A853346 | Угловой штуцер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | A885004 | Пробка | 2 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | A853344 | Угловой штуцер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | A885008 | Пробка | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
