Центральный коллектор — HITACHI 218HSL

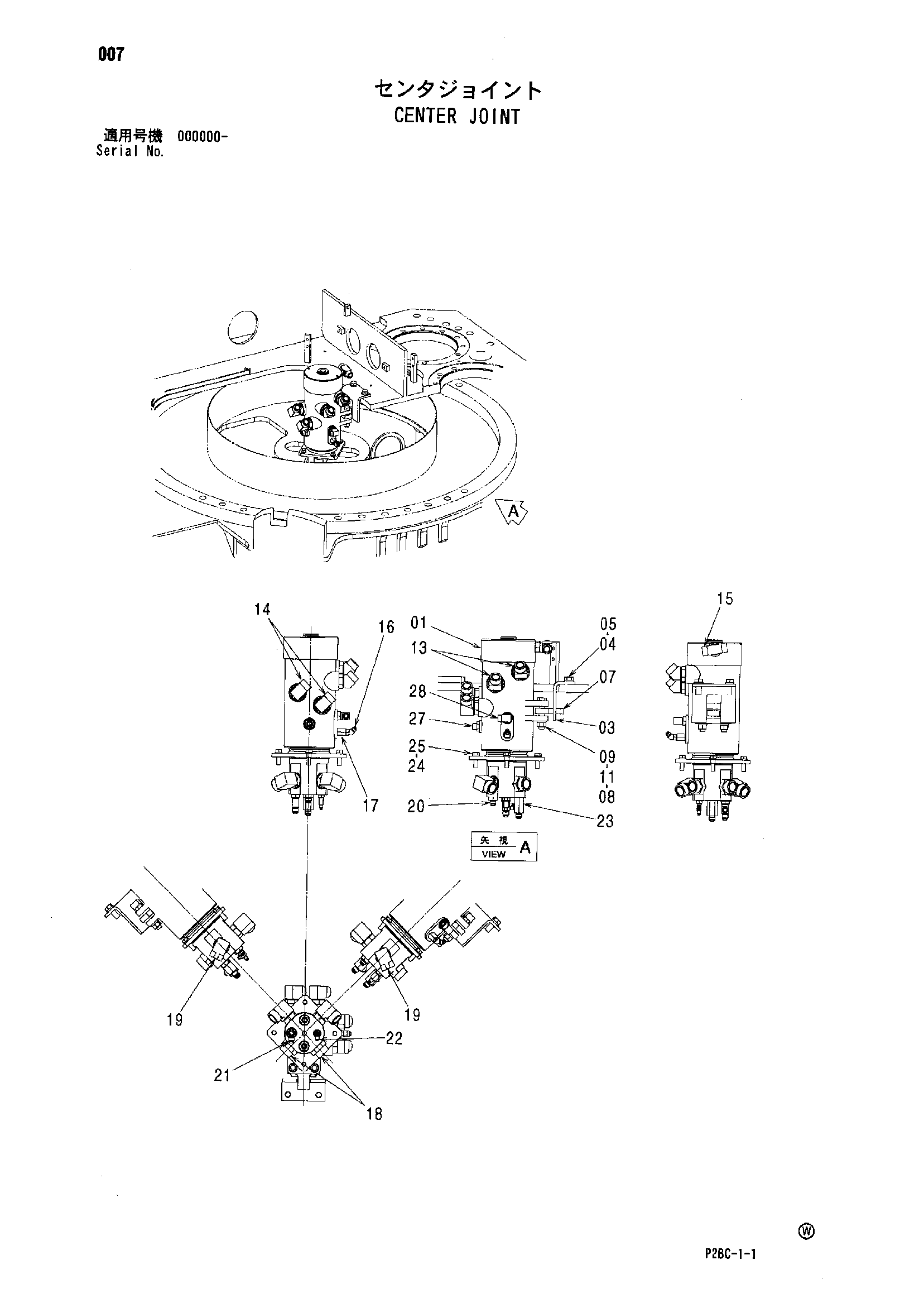

Заводская схема «Центральный коллектор» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9249824 | Центральный коллектор | 1 | |
| 01 | 4605169 | Центральный коллектор | 1 |
| 03 | 3099618 | Пластина | 1 |
| 04 | J931640 | Болт | 2 |
| 05 | A590916 | Пружинная шайба | 2 |
| 07 | 3100069 | Пластина | 1 |
| 08 | J931690 | Болт | 2 |
| 09 | A590916 | Пружинная шайба | 2 |
| 11 | M660016 | U-образная гайка | 2 |
| 13 | A853288 | Угловой штуцер | 2 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | A853388 | Угловой штуцер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | A853566 | Тройник | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | A852223 | Угловой штуцер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4202564 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A853180 | Адаптер | 2 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | A853380 | Угловой штуцер | 2 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | A852144 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A852444 | Тройник | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | A852422 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4325980 | Адаптер | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | J921240 | Болт | 4 |
| 25 | A590912 | Пружинная шайба | 4 |
| 27 | A853144 | Адаптер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | A853344 | Угловой штуцер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
