Электрооборудование (кабина) — HITACHI 218HSL

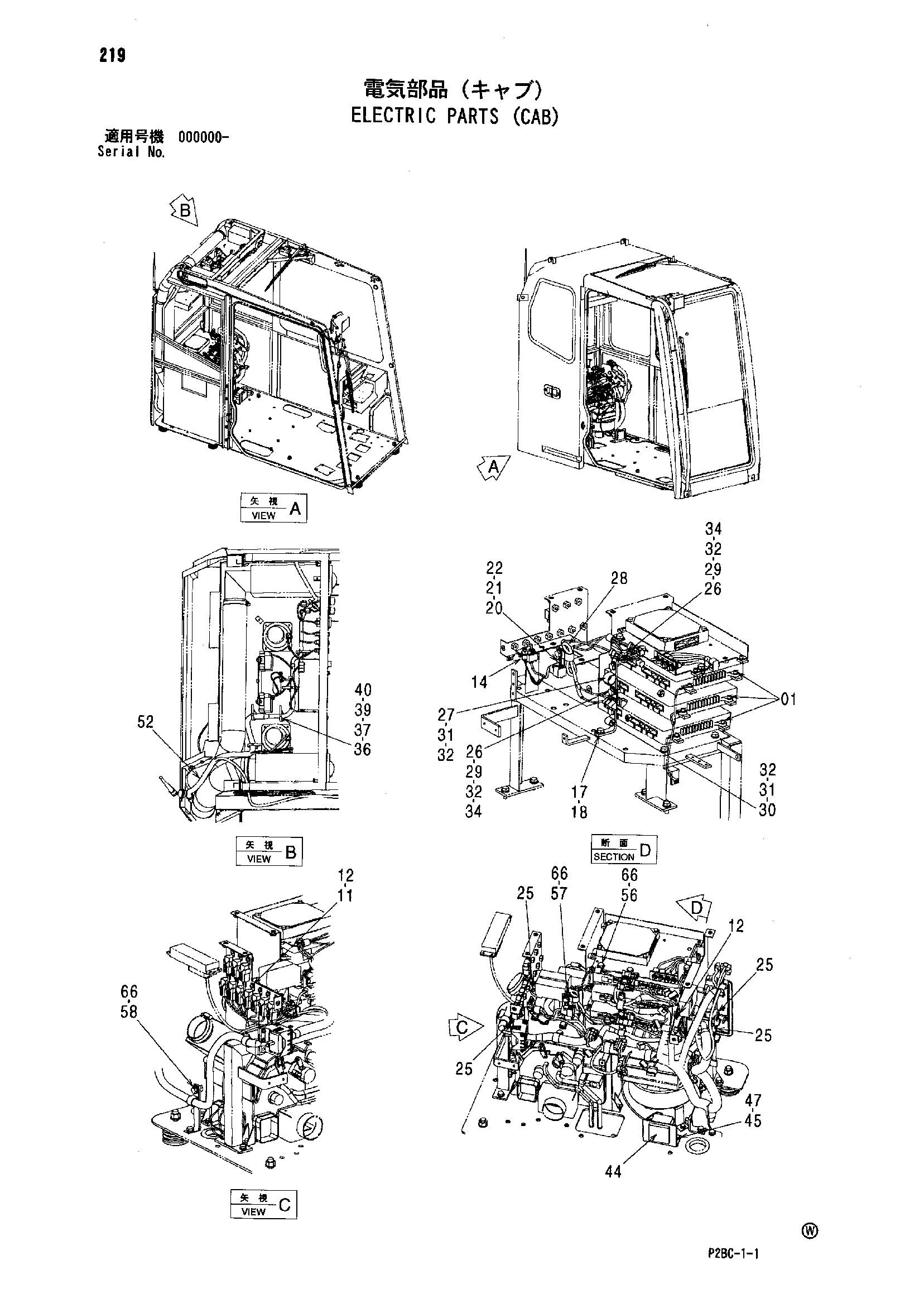

Заводская схема «Электрооборудование (кабина)» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J780616 | Болт с внутренним шестигранником | 12 |
| 11 | 4414207 | Реле | 10 |
| 12 | J460616 | Винт с шайбой | 12 |
| 14 | 4638567 | Выключатель | 1 |
| 17 | 4615953 | Кронштейн | 1 |
| 18 | J271020 | Болт с шайбой | 2 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Плоская шайба | 1 |
| 20 | 4252767 | Кронштейн | 1 |
| 21 | J900616 | Болт | 1 |
| 22 | A590106 | Плоская шайба | 1 |
| 25 | J460620 | Винт с шайбой | 10 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Плоская шайба | 1 |
| 27 | 4190263 | Зажим | 1 |
| 28 | 4610730 | Жгут проводов | 1 |
| 29 | 4448037 | Кронштейн | 5 |
| 30 | 4190253 | Зажим | 1 |
| 31 | J901016 | Болт | 2 |
| 32 | A590110 | Плоская шайба | 4 |
| 34 | J950010 | Гайка | 2 |
| 36 | M430610 | Винт | 6 |
| 37 | 3100176 | Саддле | 6 |
| 39 | 4055311 | Ленточный зажим | 6 |
| 40 | A590106 | Плоская шайба | 6 |
| 44 | 4640037 | Зуммер | 1 |
| 45 | 4640059 | Кронштейн | 1 |
| 47 | J260820 | Болт с шайбой | 2 |
| 47A | J900820 | Болт | 1 |
| 47B | A590108 | Плоская шайба | 1 |
| 52 | 1032946 | Жгут проводов | 1 |
| 56 | 4190253 | Зажим | 1 |
| 57 | 4190274 | Зажим | 1 |
| 58 | 4190263 | Зажим | 2 |
| 66 | J271020 | Болт с шайбой | 4 |
| 66A | J901020 | Болт | 1 |
| 66B | J222010 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
