Пилотные гидролинии (правый) — HITACHI 218HSL

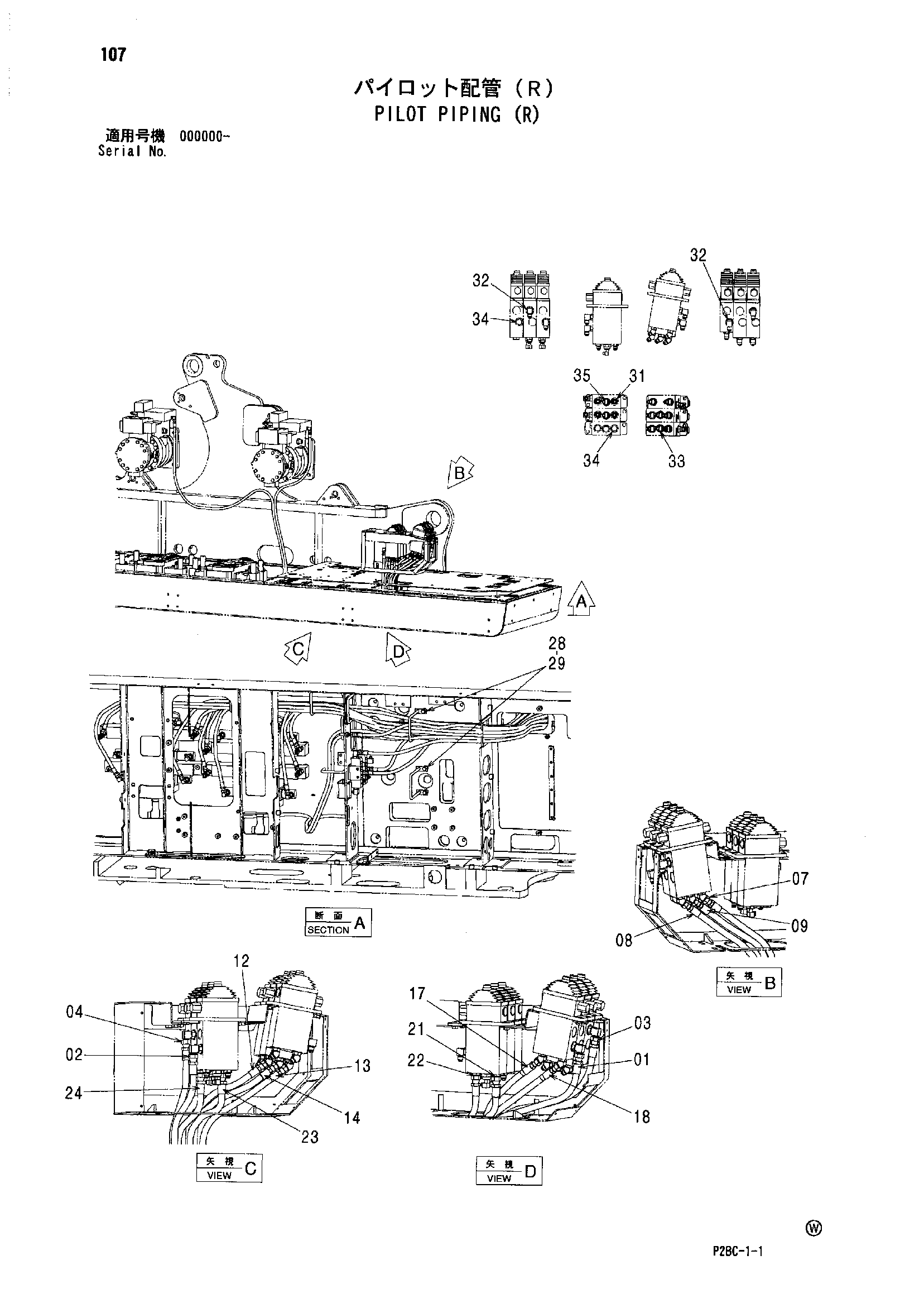

Заводская схема «Пилотные гидролинии (правый)» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4606274 | Шланг | 1 |
| 02 | 4606275 | Шланг | 1 |
| 03 | 4612024 | Шланг | 1 |
| 04 | 4612025 | Шланг | 1 |
| 07 | 4612014 | Шланг | 1 |
| 08 | 4612015 | Шланг | 1 |
| 09 | 4606272 | Шланг | 1 |
| 12 | 4612018 | Шланг | 1 |
| 13 | 4612019 | Шланг | 1 |
| 14 | 4606273 | Шланг | 1 |
| 17 | 4612022 | Шланг | 1 |
| 18 | 4612023 | Шланг | 1 |
| 21 | 4612011 | Шланг | 1 |
| 22 | 4606276 | Шланг | 1 |
| 23 | 4612013 | Шланг | 1 |
| 24 | 4612012 | Шланг | 1 |
| 28 | 9761906 | Направляющая шланг | 2 |
| 29 | J271025 | Болт с шайбой | 4 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Плоская шайба | 1 |
| 31 | A852123 | Адаптер | 4 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852323 | Угловой штуцер | 4 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852223 | Угловой штуцер | 8 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A885002 | Пробка | 4 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4436535 | Датчик давления | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
