Гидролинии хода (нижний рама) — HITACHI 218HSL

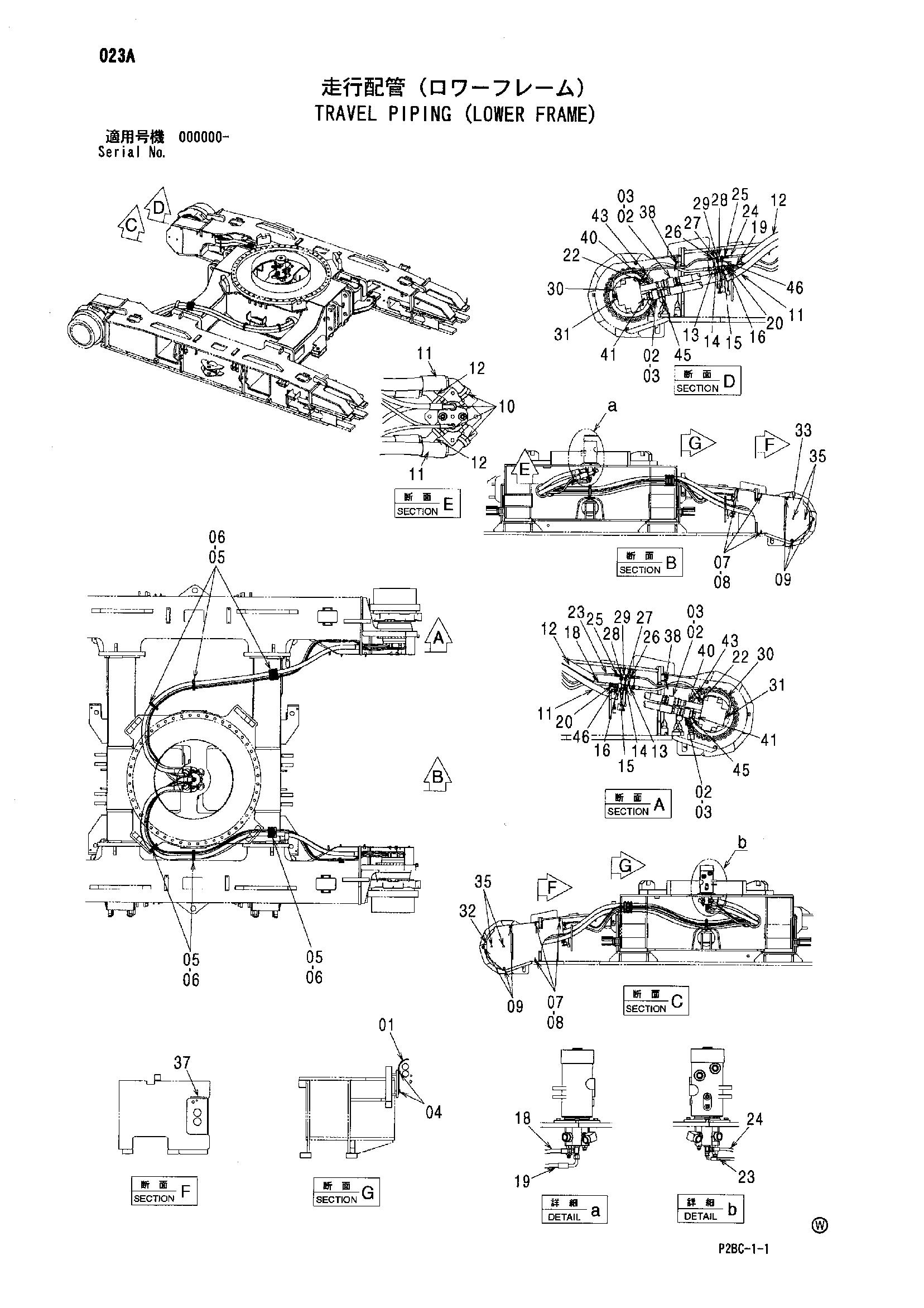

Заводская схема «Гидролинии хода (нижний рама)» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4602321 | Кронштейн | 2 |
| 02 | 4606864 | Самоуплотняющееся соединение | 4 |
| 03 | 4607717 | Самоуплотняющееся соединение | 4 |
| 04 | J271225 | Болт с шайбой | 4 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Плоская шайба | 1 |
| 05 | 4602320 | Хомут шланга | 10 |
| 06 | 4511820 | Хомут шланга | 10 |
| 07 | M361230 | Болт винг | 6 |
| 08 | A590912 | Пружинная шайба | 6 |
| 09 | J281230 | Болт с шайбой | 6 |
| 09A | J901230 | Болт | 1 |
| 09B | 4249324 | Плоская шайба | 1 |
| 10 | 4187329 | Уплотнительное кольцо | 4 |
| 11 | 4609760 | Шланг | 2 |
| 12 | 4614943 | Шланг | 2 |
| 13 | 4316589 | Гайка | 2 |
| 14 | 4361210 | Адаптер | 2 |
| 15 | 4610234 | Самоуплотняющееся соединение | 2 |
| 16 | 4610235 | Самоуплотняющееся соединение | 2 |
| 18 | 4614949 | Шланг | 1 |
| 19 | 4614952 | Шланг | 1 |
| 20 | 4221287 | Адаптер | 2 |
| 22 | A852244 | Угловой штуцер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4614950 | Шланг | 1 |
| 24 | 4614862 | Шланг | 1 |
| 25 | 4154651 | Адаптер | 2 |
| 26 | 4209198 | Гайка | 2 |
| 27 | 4614439 | Адаптер | 2 |
| 28 | 4025602 | Самоуплотняющееся соединение | 2 |
| 28A | 4048093 | Пылезащитный колпачок | 1 |
| 28B | 4048430 | Уплотнение | 1 |
| 29 | 4025603 | Самоуплотняющееся соединение | 2 |
| 29A | 4048092 | Пылезащитный колпачок | 1 |
| 30 | 4236741 | Шланг | 2 |
| 31 | A852322 | Угловой штуцер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 7045054 | Крышка гидромотор | 1 |
| 33 | 7045055 | Крышка гидромотор | 1 |
| 35 | J901225 | Болт | 4 |
| 37 | 4635802 | Амортизатор резиновый | 2 |
| 38 | 4055312 | Ленточный зажим | 2 |
| 40 | 4614941 | Адаптер | 2 |
| 40A | 970860 | Уплотнительное кольцо | 1 |
| 40B | 4140471 | Уплотнительное кольцо | 1 |
| 41 | 4614934 | Адаптер | 2 |
| 41A | 970860 | Уплотнительное кольцо | 1 |
| 41B | 4140471 | Уплотнительное кольцо | 1 |
| 43 | 4305007 | Шланг | 2 |
| 45 | 4055312 | Ленточный зажим | 8 |
| 46 | 4044883 | Хомут | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
