Третий барабан трубопроводы — HITACHI 218HSL

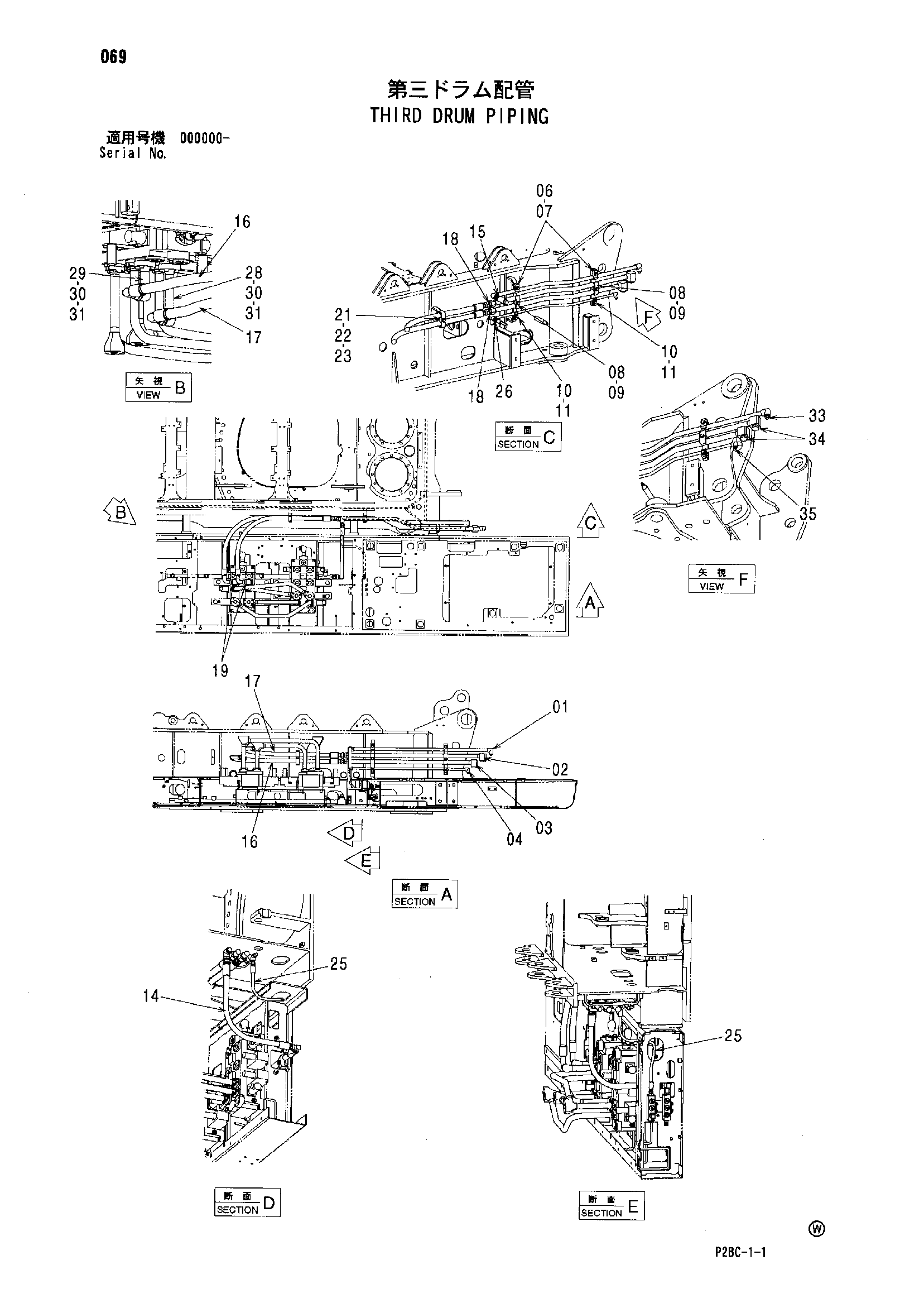

Заводская схема «Третий барабан трубопроводы» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8100471 | Трубка | 1 |
| 02 | 8100180 | Трубка | 1 |
| 03 | 8100470 | Трубка | 1 |
| 04 | 8100472 | Трубка | 1 |
| 06 | 4190126 | Хомут трубки | 2 |
| 07 | J271255 | Болт с шайбой | 2 |
| 07A | J901255 | Болт | 1 |
| 07B | J222012 | Плоская шайба | 1 |
| 08 | 4189860 | Хомут трубки | 2 |
| 09 | J271265 | Болт с шайбой | 2 |
| 09A | J901265 | Болт | 1 |
| 09B | J222012 | Плоская шайба | 1 |
| 10 | 4190124 | Хомут трубки | 2 |
| 11 | J271240 | Болт с шайбой | 2 |
| 11A | J901240 | Болт | 1 |
| 11B | J222012 | Плоская шайба | 1 |
| 14 | 4636285 | Шланг | 1 |
| 15 | 94-1304 | Адаптер | 1 |
| 16 | 4637301 | Шланг | 1 |
| 17 | 4637302 | Шланг | 1 |
| 18 | 4042034 | Адаптер | 2 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 19 | 4187328 | Уплотнительное кольцо | 2 |
| 21 | 8065749 | Хомут | 1 |
| 22 | 3075326 | Резиновая прокладка | 1 |
| 23 | J271270 | Болт с шайбой | 1 |
| 23A | J901270 | Болт | 1 |
| 23B | J222012 | Плоская шайба | 1 |
| 25 | 4158050 | Шланг | 1 |
| 26 | 94-1302 | Адаптер | 1 |
| 28 | 9761908 | Трубка | 1 |
| 29 | 9762412 | Трубка | 1 |
| 30 | A811035 | Уплотнительное кольцо | 2 |
| 31 | M341030 | Болт с внутренним шестигранником | 8 |
| 33 | 94-2025 | Пробка | 1 |
| 34 | 4113926 | Пробка | 2 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
