Гидроцилиндр. масляный — HITACHI 218HSL

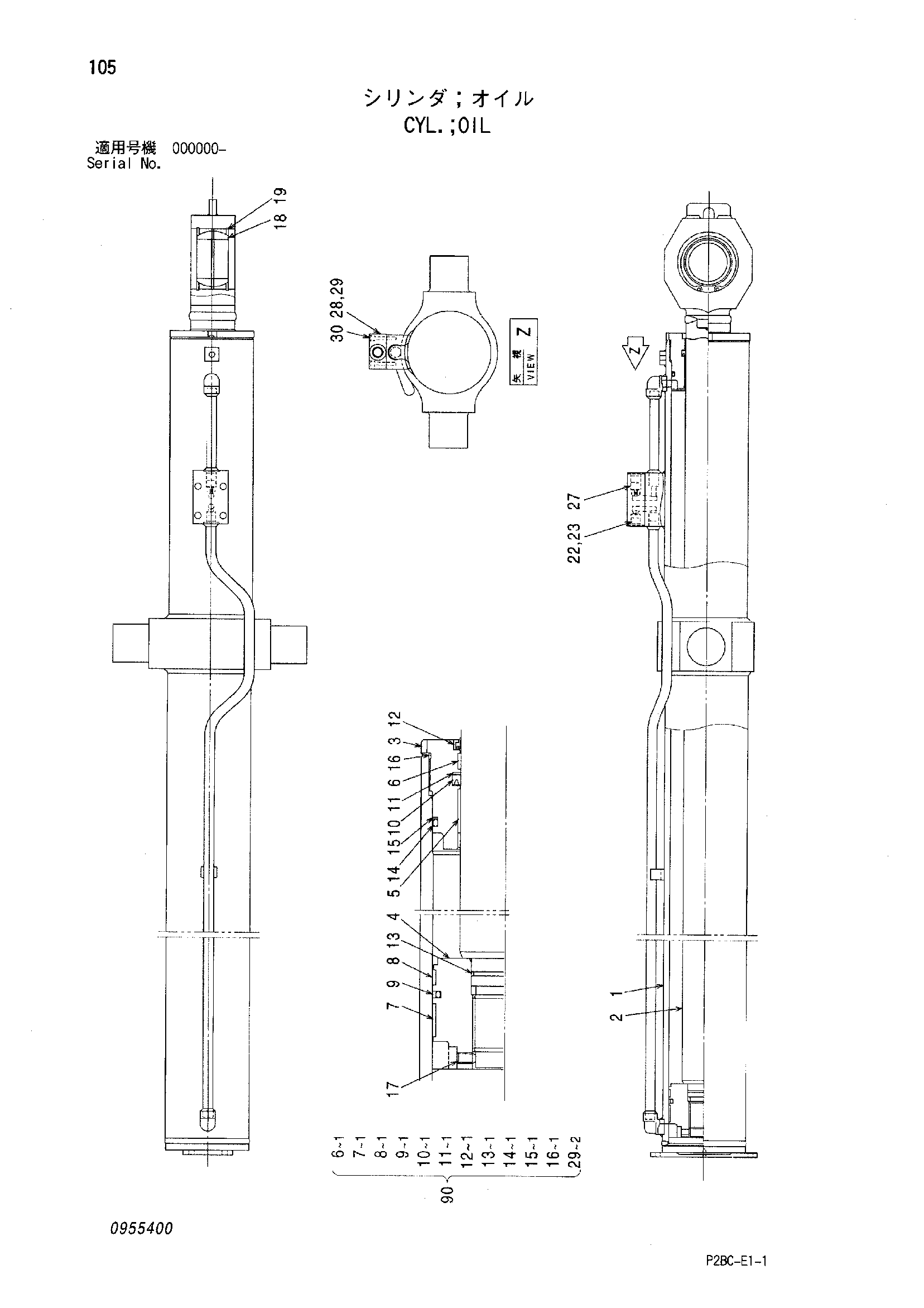

Заводская схема «Гидроцилиндр. масляный» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4627952 | Гидроцилиндр. масляный | 1 | |
| 1 | 0955401 | Труба гидроцилиндра | 1 |
| 2 | 0955402 | Шток поршня | 1 |
| 3 | 0955403 | Крышка | 1 |
| 4 | 0955404 | Поршень | 1 |
| 5 | 0307816 | Втулка | 1 |
| 6 | 0955405 | Кольцо | 1 |
| 7 | 0955406 | Износостойкое кольцо | 1 |
| 8 | 0442210 | Износостойкое кольцо | 1 |
| 9 | 0955407 | Манжета | 1 |
| 10 | 0955408 | Манжета | 1 |
| 11 | 0955409 | Кольцо баккуп | 1 |
| 12 | 0955410 | Пылезащитное уплотнение | 1 |
| 13 | 0351111 | Уплотнительное кольцо | 1 |
| 14 | 4038304 | Уплотнительное кольцо | 1 |
| 15 | 0955411 | Кольцо баккуп | 1 |
| 16 | 0955412 | Уплотнительное кольцо | 1 |
| 17 | 0955413 | Установочный винт | 1 |
| 18 | 0955414 | Втулка | 1 |
| 19 | 0955415 | Стопорное кольцо | 2 |
| 22 | 0351114 | Пробка | 2 |
| 23 | 0351115 | Уплотнительное кольцо | 2 |
| 27 | 0955416 | Клапан | 1 |
| 28 | 0955417 | Коллектор | 1 |
| 29 | 4506412 | Уплотнительное кольцо | 2 |
| 30 | 0955418 | Болт с внутренним шестигранником | 4 |
| 90 | 0955419 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
