Стрела хоистинг трубопроводы — HITACHI 218HSL

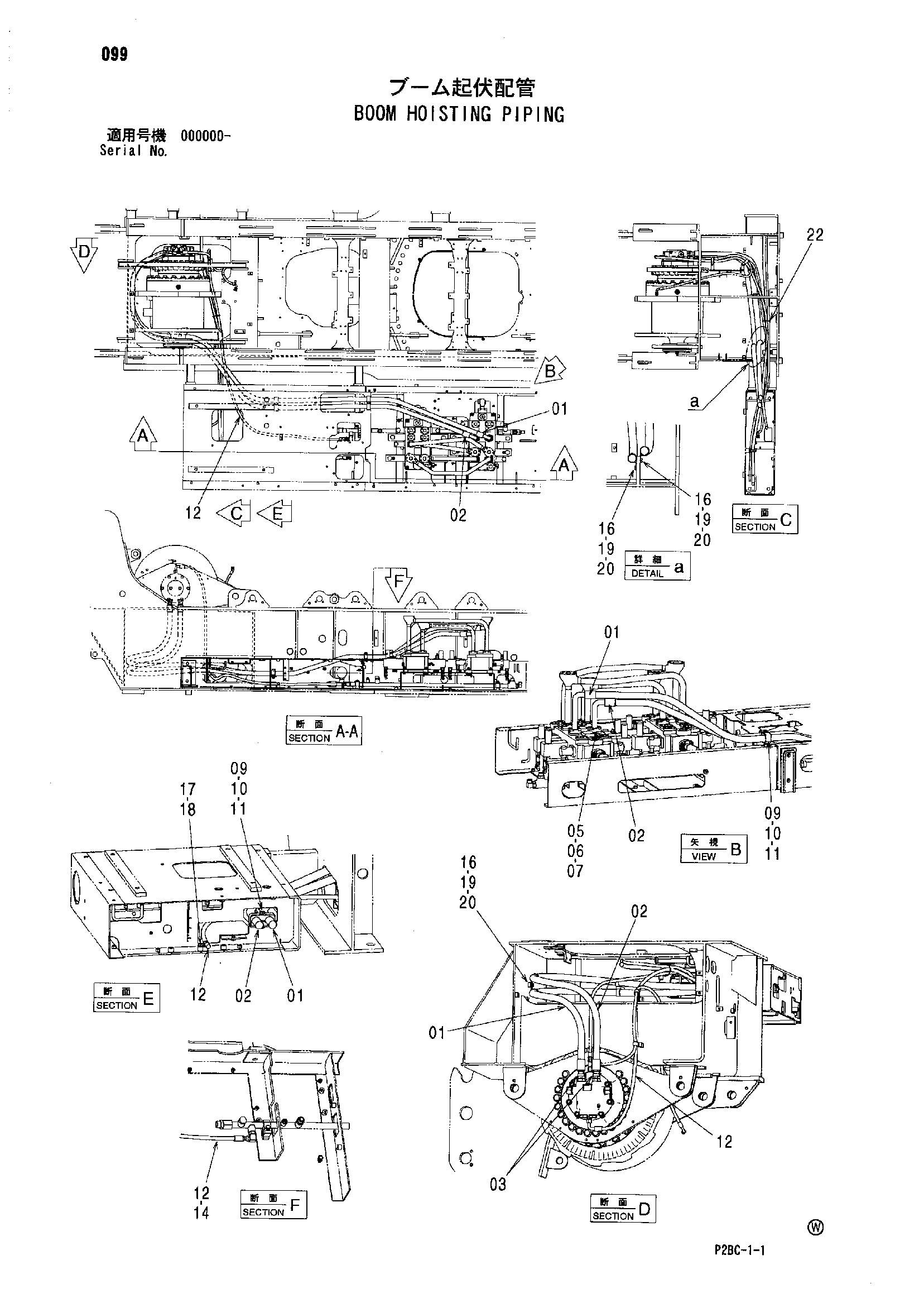

Заводская схема «Стрела хоистинг трубопроводы» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4636317 | Шланг | 1 |
| 02 | 4636321 | Шланг | 1 |
| 03 | 4187328 | Уплотнительное кольцо | 2 |
| 05 | 966993 | Уплотнительное кольцо | 2 |
| 06 | 962453 | Разъёмный фланец | 4 |
| 07 | M341030 | Болт с внутренним шестигранником | 8 |
| 09 | 8065749 | Хомут | 2 |
| 10 | 3075326 | Резиновая прокладка | 2 |
| 11 | J271275 | Болт с шайбой | 2 |
| 11A | J901275 | Болт | 1 |
| 11B | J222012 | Плоская шайба | 1 |
| 12 | 4636322 | Шланг | 1 |
| 14 | 4138938 | Уплотнительное кольцо | 2 |
| 16 | 4190291 | Зажим | 4 |
| 17 | 4190274 | Зажим | 1 |
| 18 | J271020 | Болт с шайбой | 1 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Плоская шайба | 1 |
| 19 | J901020 | Болт | 3 |
| 20 | A590110 | Плоская шайба | 3 |
| 22 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
