Гидроцилиндр. джакк — HITACHI 218HSL

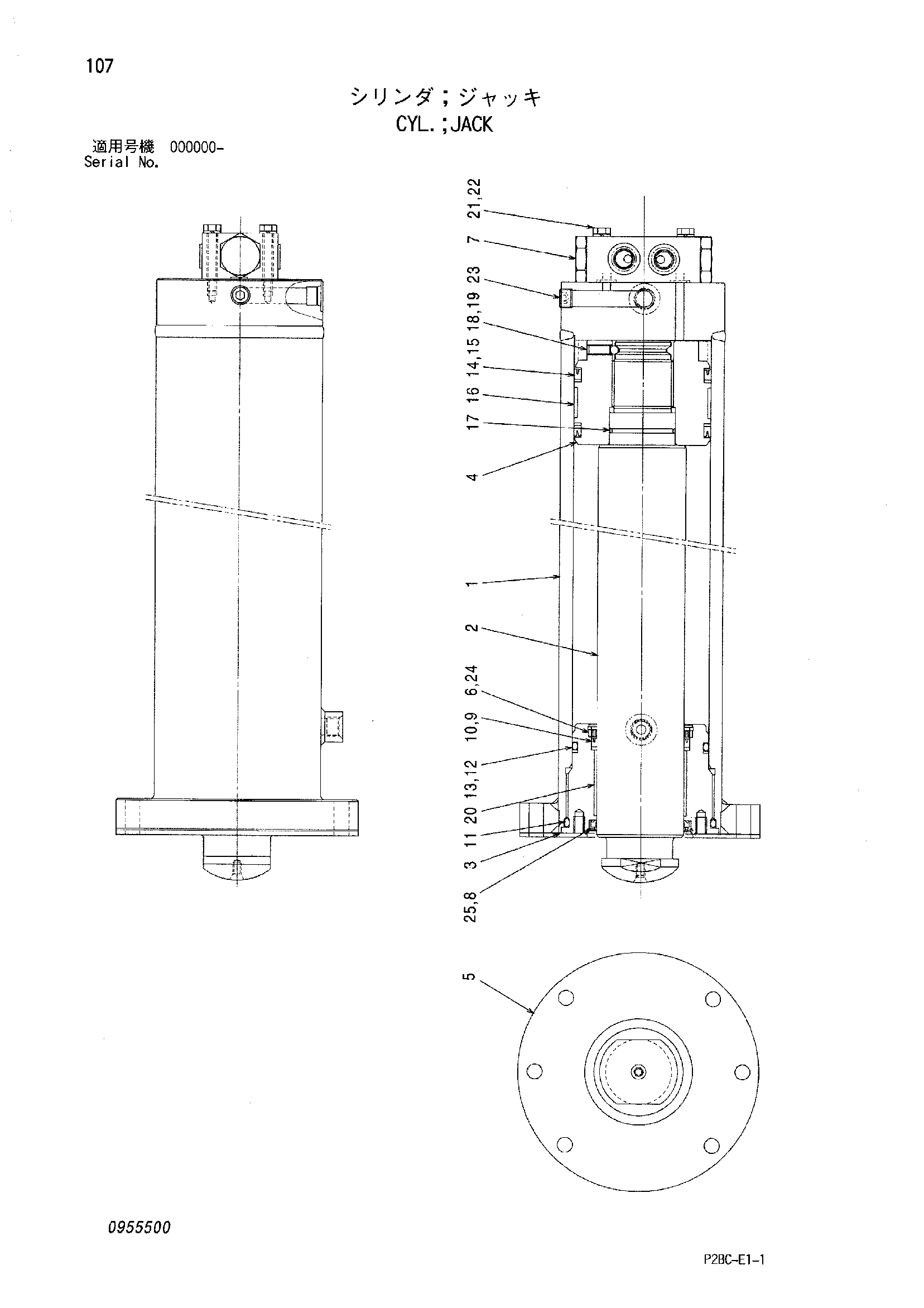

Заводская схема «Гидроцилиндр. джакк» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4634525 | Гидроцилиндр. джакк | 1 | |
| 1 | 0955501 | Труба гидроцилиндра | 1 |
| 2 | 0955502 | Шток | 1 |
| 3 | 0955503 | Крышка | 1 |
| 4 | 0955504 | Поршень | 1 |
| 5 | 0955505 | Пластина | 1 |
| 6 | 0955506 | Ограничитель | 1 |
| 7 | 0955507 | Клапан | 1 |
| 8 | 0955508 | Пылезащитное уплотнение | 1 |
| 9 | 0955509 | Манжета | 1 |
| 10 | 0955510 | Кольцо баккуп | 1 |
| 11 | 4129441 | Уплотнительное кольцо | 1 |
| 12 | 4046608 | Уплотнительное кольцо | 1 |
| 13 | 0955511 | Кольцо баккуп | 1 |
| 14 | 0955512 | Уплотнение | 2 |
| 15 | 0955513 | Кольцо баккуп | 2 |
| 16 | 0955514 | Подшипник. плане | 1 |
| 17 | A811055 | Уплотнительное кольцо | 1 |
| 18 | 0955515 | Установочный винт | 1 |
| 19 | 0775711 | Стальной шарик | 1 |
| 20 | 0955516 | Втулка | 1 |
| 21 | 0955517 | Болт | 4 |
| 22 | 0955518 | Пружинная шайба | 4 |
| 23 | 0955519 | Пробка | 1 |
| 24 | 0955520 | Зажим | 1 |
| 25 | 0955521 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
