Барабан блокировка (дерриккинг) — HITACHI 218HSL

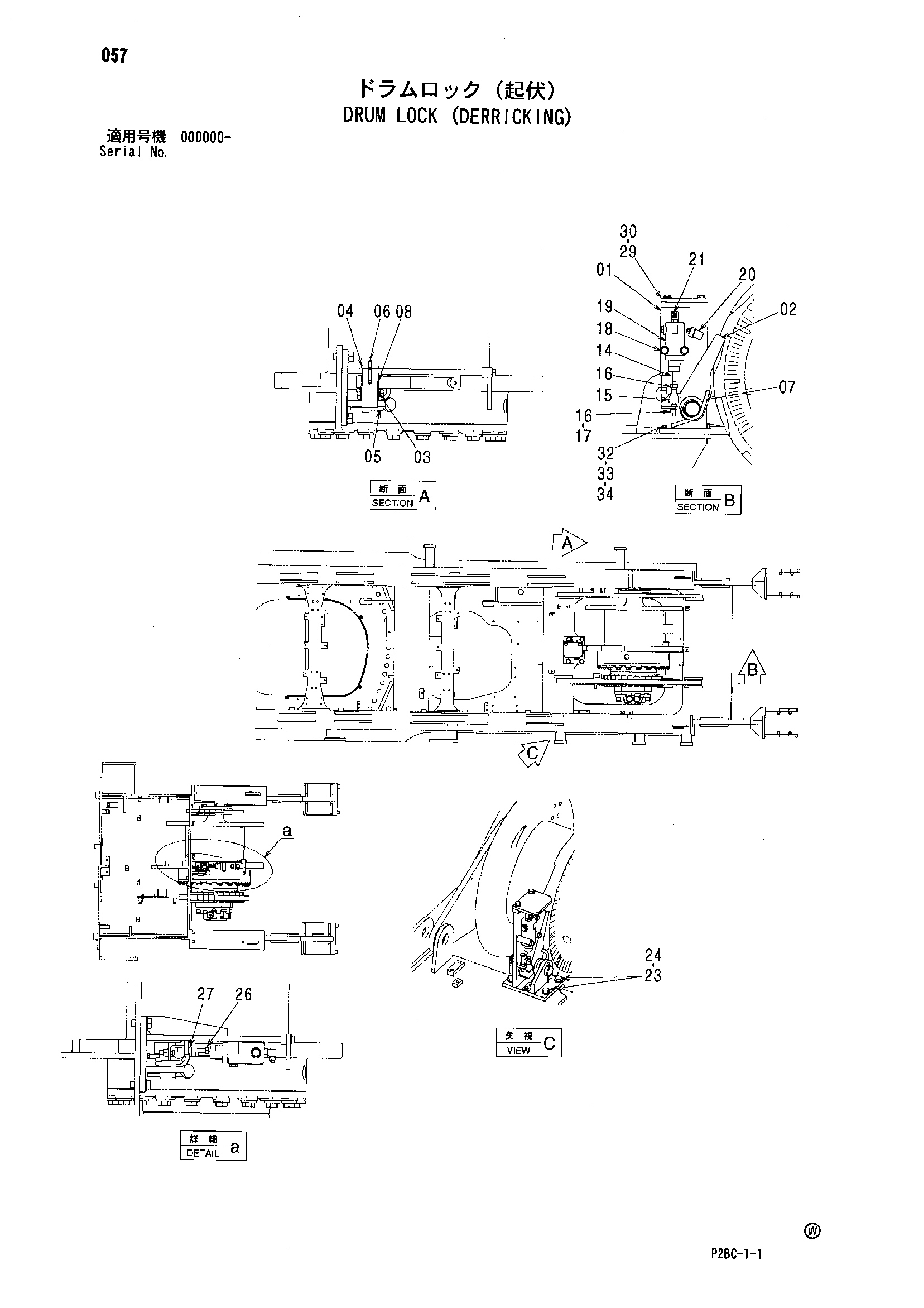

Заводская схема «Барабан блокировка (дерриккинг)» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7044831 | Кронштейн | 1 |
| 02 | 8093273 | Павл | 1 |
| 03 | 4614614 | Проставка | 1 |
| 04 | 4608621 | Палец | 1 |
| 05 | A768080 | Шплинт | 1 |
| 06 | J75481 | Пресс-маслёнка | 1 |
| 07 | 4608624 | Пружина торсион | 1 |
| 08 | 4614253 | Втулка | 1 |
| 14 | 3099964 | Шток | 1 |
| 15 | 3099966 | Шарнир | 1 |
| 16 | J950012 | Гайка | 2 |
| 17 | A590912 | Пружинная шайба | 1 |
| 18 | J901280 | Болт | 2 |
| 19 | 4619985 | Гидроцилиндр. масляный | 1 |
| 20 | 3099967 | Ограничитель резиновый | 1 |
| 21 | A852333 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | J921845 | Болт | 4 |
| 24 | A590118 | Плоская шайба | 4 |
| 26 | M261080 | Болт | 1 |
| 27 | J950010 | Гайка | 1 |
| 29 | 4614615 | Крышка | 1 |
| 30 | J271230 | Болт с шайбой | 2 |
| 30A | J901230 | Болт | 1 |
| 30B | J222012 | Плоская шайба | 1 |
| 32 | 4627792 | Регулировочная шайба | 2 |
| 33 | 4627793 | Регулировочная шайба | 2 |
| 34 | J260820 | Болт с шайбой | 1 |
| 34A | J900820 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
