Нижний рама — HITACHI 218HSL

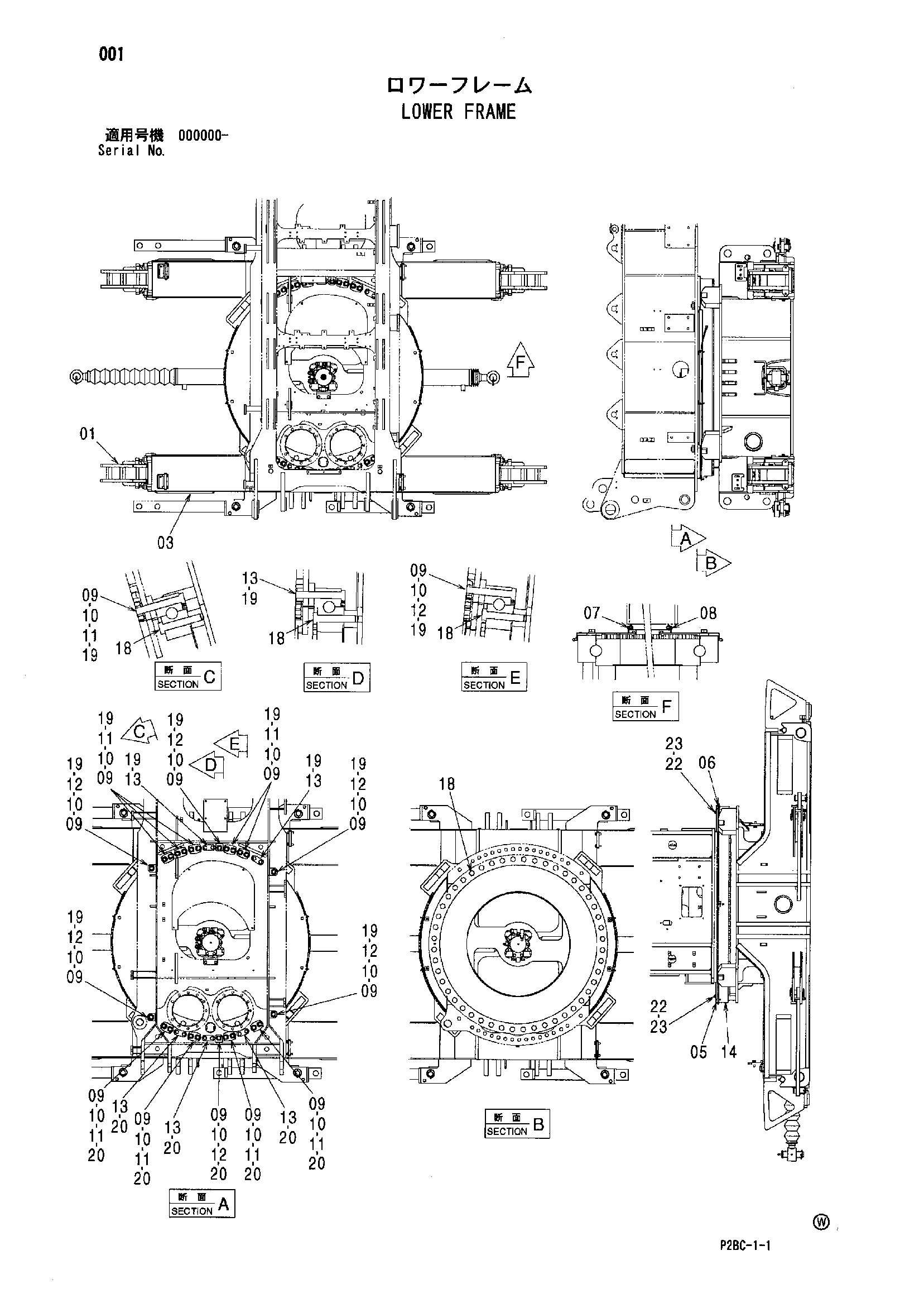

Заводская схема «Нижний рама» для HITACHI 218HSL. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9249822 | Соединение беам | 1 |
| 03 | 5009921 | Рама нижний | 1 |
| 05 | 7048117 | Крышка | 1 |
| 06 | 7048116 | Крышка | 1 |
| 07 | 4631921 | Уплотнительная окантовка | 1 |
| 08 | 4640826 | Уплотнительная окантовка | 1 |
| 09 | J951030 | Гайка | 24 |
| 10 | J222030 | Шайба | 24 |
| 11 | 4609070 | Ограничитель | 9 |
| 12 | 4609071 | Ограничитель | 6 |
| 13 | 4609069 | Гайка | 5 |
| 14 | 4612172 | Поворот киркле | 1 |
| 18 | J923012 | Болт | 48 |
| 19 | J923016 | Болт | 19 |
| 20 | J923019 | Болт | 15 |
| 22 | J901630 | Болт | 4 |
| 23 | A590116 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI 218HSL и серийный номер машины. Это снижает риск заказа детали другого исполнения.
